100kV Partial Discharge Free AC Hipot Test စနစ်

100kV Partial Discharge Free AC Hipot Test System သည် AC ဗို့အားစမ်းသပ်မှုများ ခံနိုင်ရည်ရှိစေရန်နှင့် ထရန်စဖော်မာများ၊ switchgear၊ insulators၊ cables၊ bushings၊ GIS စက်ပစ္စည်းများနှင့် အခြားလျှပ်စစ်ပစ္စည်းများ၏ တစ်စိတ်တစ်ပိုင်း discharge detection အတွက် တီထွင်ထားသော ပရော်ဖက်ရှင်နယ် ဗို့အားမြင့်စမ်းသပ်ဖြေရှင်းချက်တစ်ခုဖြစ်သည်။

The system adopts an SF6 gas-insulated test transformer instead of a traditional oil-immersed structure, eliminating the risk of oil contamination while significantly reducing equipment weight by 20% to 60%.This transformer boasts superior insulation and ultra-low partial discharge, hitting a PD level ≤3pC. စနစ်အပြည့်သည် သတ်မှတ်ထားသောဗို့အားဖြင့်လည်ပတ်နေချိန်တွင် စုစုပေါင်းတစ်စိတ်တစ်ပိုင်းထုတ်လွှတ်မှုကို 5pC ထက်မပိုစေဘဲ ထိန်းပေးသည်။

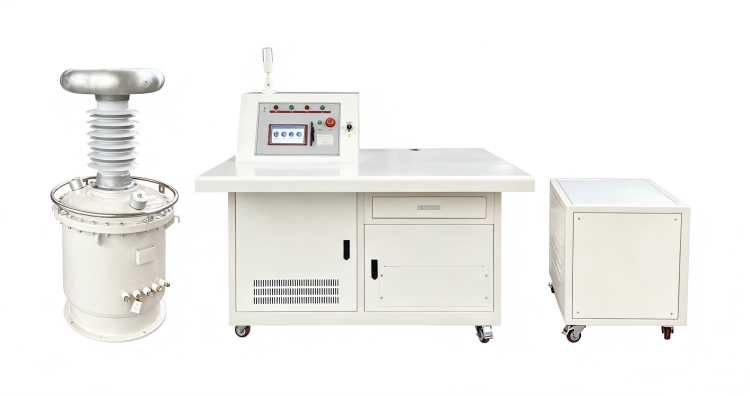

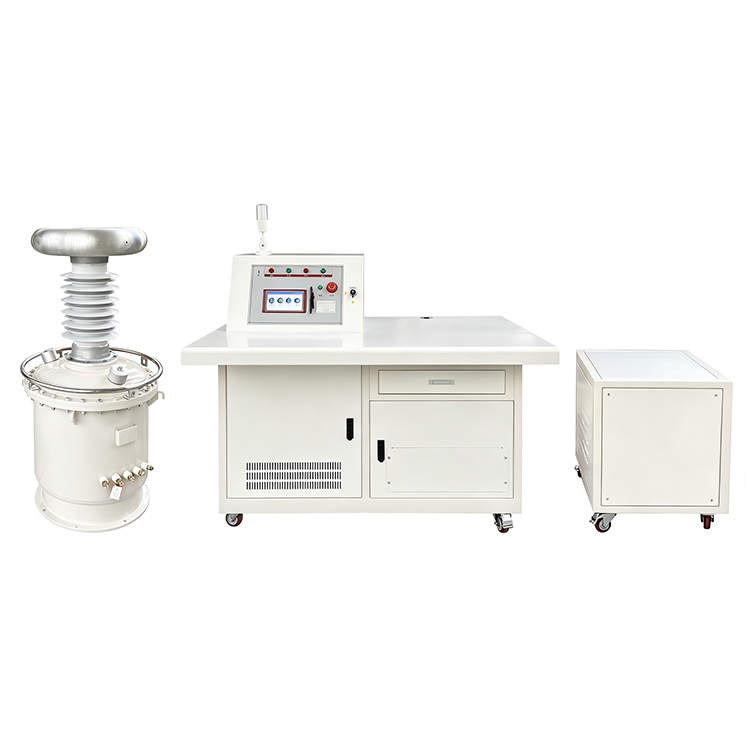

ဤပြီးပြည့်စုံသောပေါင်းစပ်စမ်းသပ်မှုစနစ်ကို မြင့်မားသောဗို့အားစမ်းသပ်ထရန်စဖော်မာ၊ အချိတ်အဆက်ဖြင့် ကာပတ်စီတာ၊ မြင့်မားသောဗို့အားလျှပ်စီးကြောင်းကန့်သတ်ဓာတ်ပေါင်းဖို၊ ဗို့အားနည်းသောဓာတ်ပေါင်းဖို၊ အထီးကျန်ထရန်စဖော်မာ၊ အလိုအလျောက်လည်ပတ်မှုခလုတ်အပြင် လျော်ကြေးငွေပေးချေမှုအဖွဲ့ဖြင့် ပေါင်းစပ်ထားသည်။ ၎င်း၏ built-in နိမ့်ဗို့အားလျော်ကြေးဖွဲ့စည်းပုံသည် စွမ်းအင်ထိရောက်မှုကို မြှင့်တင်ပေးပြီး နေ့စဉ်လုပ်ငန်းဆောင်တာကုန်ကျစရိတ်ကို လျှော့ချပေးသည့် input current သုံးစွဲမှုကို အများဆုံး 60% အထိ ထိရောက်စွာ လျှော့ချနိုင်သည်။

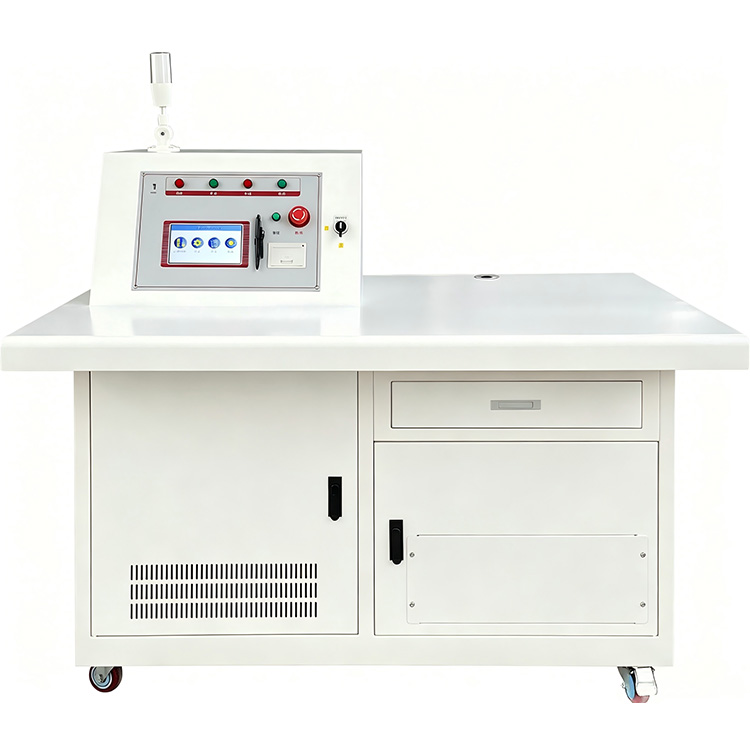

၇ လက်မ ရောင်စုံ ထိတွေ့မျက်နှာပြင် ထိန်းချုပ်ခလုတ် တပ်ဆင်ထားပြီး၊ စနစ်သည် အလိုအလျောက်နှင့် လက်စွဲစမ်းသပ်မှုမုဒ် နှစ်မျိုးလုံးကို ပံ့ပိုးပေးသည်။ အသုံးပြုသူများသည် ဗို့အားအဆင့်ငါးဆင့်အထိ၊ ဗို့အားချဉ်းကပ်နှုန်းများနှင့် စမ်းသပ်မှုကြာချိန်များကို ခံနိုင်ရည်ရှိအောင် သီးခြားသတ်မှတ်နိုင်သည်။ Automatic testing functions include voltage ramping, compensation switching, timing, voltage reduction, data storage, and report printing, greatly improving testing efficiency and repeatability.

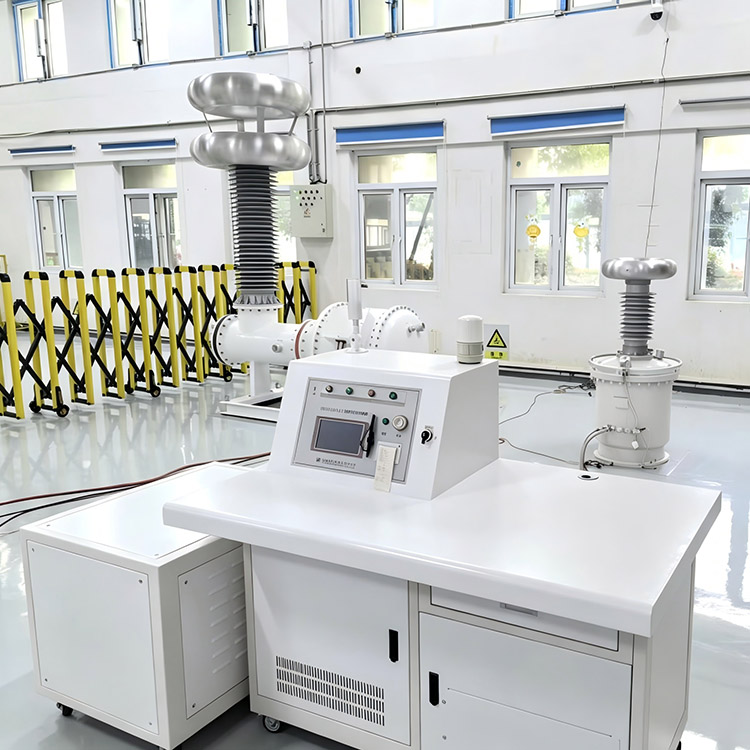

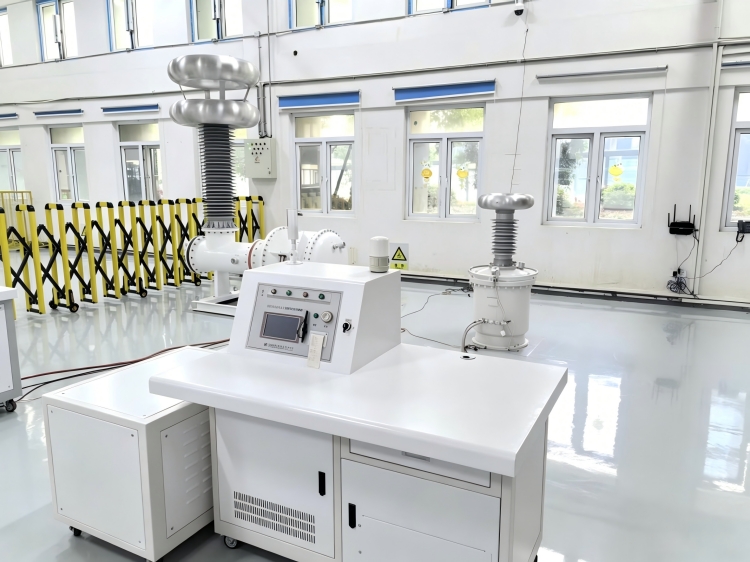

ဗို့အားမြင့်ဓာတ်ခွဲခန်းများနှင့် ကွင်းဆင်းစစ်ဆေးခြင်းအပလီကေးရှင်းများအတွက် ဒီဇိုင်းထုတ်ထားပြီး၊ စနစ်သည် လှိုင်းပုံသဏ္ဍာန်ပုံပျက်ခြင်း 5% အောက်နည်းသော လည်ပတ်ဆူညံသံနှင့် လျှပ်စီးကြောင်းများလွန်ကဲခြင်းနှင့် လျှပ်စီးကြောင်းအခြေအနေများမှ ယုံကြည်စိတ်ချရသော တည်ငြိမ်သော sinusoidal output ကို ပံ့ပိုးပေးပါသည်။ အရွယ်တင်နိုင်သော ဒီဇိုင်းသည် ထုတ်ကုန်စီးရီးအတွင်းရှိ အလားတူစနစ်များကို အလွန်ဗို့အားမြင့် စမ်းသပ်ခြင်းအက်ပ်များအတွက် 1200kV အထိ ဗို့အားအဆင့်သတ်မှတ်ချက်များ ရရှိစေရန် ခွင့်ပြုပေးပါသည်။

ထုတ်ကုန်လမ်းညွှန်

System ဘယ်လိုအလုပ်လုပ်လဲ။

100kV Partial Discharge Free AC Hipot Test System သည် SF6 insulated test transformer မှတဆင့် တည်ငြိမ်သော ဗို့အားမြင့်ပါဝါကြိမ်နှုန်းအထွက်ကို ထုတ်ပေးပါသည်။ စမ်းသပ်နေစဉ်အတွင်း၊ ချိတ်ဆက်မှု capacitor နှင့် တိုင်းတာခြင်း circuit သည် တစ်စိတ်တစ်ပိုင်း discharge လုပ်ဆောင်ချက်များကို စဉ်ဆက်မပြတ် စောင့်ကြည့်စစ်ဆေးပြီး အလိုအလျောက် ထိန်းချုပ်စနစ်က ဗို့အားတက်ခြင်း၊ ကိုင်ဆွဲခြင်းနှင့် လျှော့ချခြင်းလုပ်ငန်းစဉ်များကို စီမံခန့်ခွဲပါသည်။

ပိုမိုကောင်းမွန်သော စွမ်းအင်ထိရောက်မှုကို ယူဆောင်လာပြီး ချိတ်ဆက်ပါဝါထောက်ပံ့မှု၏ ဝန်ထုပ်ဝန်ပိုးကို သက်သာစေသည့် ဗို့အားနည်းသော လျော်ကြေးပေးသည့် ဓာတ်ပေါင်းဖိုသည် လိုအပ်သော input current ကို ဖြတ်တောက်ရန် လုပ်ဆောင်သည်။ စနစ်တစ်ခုလုံးသည် ဗို့အားစမ်းသပ်ခြင်းနှင့် တစ်စိတ်တစ်ပိုင်းထုတ်လွှတ်မှုတိုင်းတာခြင်းတို့ကို ခံနိုင်ရည်ရှိသောကြောင့် အသုံးပြုသူများသည် ဗို့အားမြင့်စက်ပစ္စည်းအမျိုးမျိုး၏ insulation စွမ်းဆောင်ရည်အပေါ် စေ့စေ့စပ်စပ် အကဲဖြတ်နိုင်ပါသည်။

အင်္ဂါရပ်များ

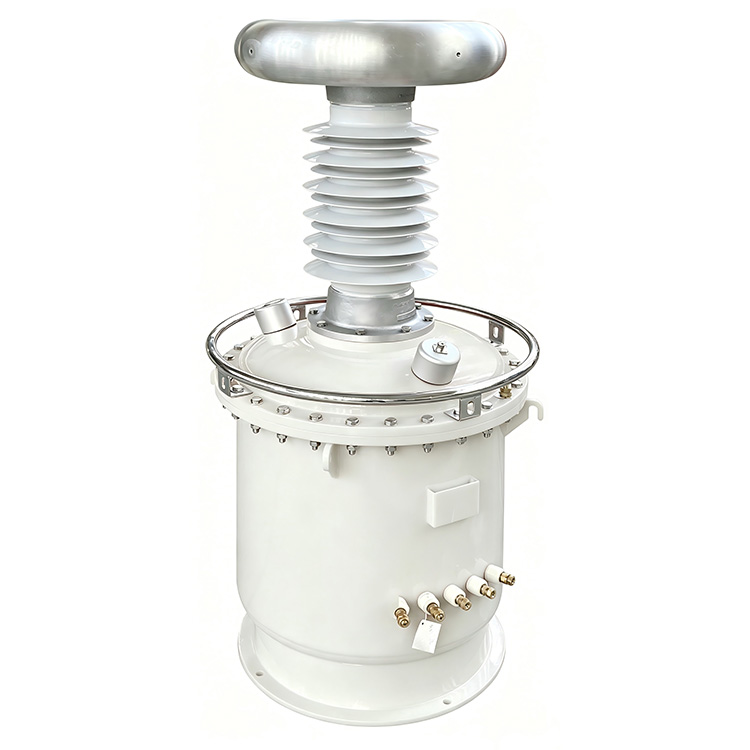

1၊ ဆီညစ်ညမ်းမှုမရှိဘဲ SF6 ဓာတ်ငွေ့လျှပ်ကာပါသော ထရန်စဖော်မာဒီဇိုင်း

2၊ ယေဘုယျအားဖြင့် တစ်စိတ်တစ်ပိုင်းထွက်သည့်အဆင့် ≤5pC

3၊ Transformer တစ်စိတ်တစ်ပိုင်းထုတ်လွှတ်မှုအဆင့် ≤3pC

4၊ Rated output voltage 100kV အထိ

5၊ ဓာတ်ပြုပါဝါလျော်ကြေးငွေသည် ရင်းမြစ်စီးဆင်းမှုကို 60% အထိ လျှော့ချပေးသည်

6၊ အလိုအလျောက်နှင့် manual စမ်းသပ်မှုမုဒ်များ

7၊ Five-stage programmable voltage နှင့် အချိန်ချိန်ညှိချက်များ

8၊ ချိန်ညှိနိုင်သော ဗို့အား ချဉ်းကပ်လမ်းနှုန်း 0.5kV/s မှ 2.5kV/s

9၊ အလိုအလျောက်လျော်ကြေးငွေလွှဲပြောင်းခြင်းနှင့်ဗို့အားစည်းမျဉ်း

10၊ သမိုင်းဆိုင်ရာဒေတာသိုလှောင်မှုနှင့်ပုံနှိပ်ခြင်းလုပ်ဆောင်ချက်များ

11၊ တိကျမှုမြင့်မားသောဗို့အားတိုင်းတာခြင်း။

12၊ ပုံပျက်နေသော sine-wave output ≤5%၊

13၊ ဆူညံသံနည်းသောလုပ်ဆောင်ချက် ≤65dB

14၊ ကျယ်ကျယ်ပြန့်ပြန့် overvoltage နှင့် overcurrent ကာကွယ်မှု

15၊ တစ်စိတ်တစ်ပိုင်း discharge နှင့် AC ဗို့အားစမ်းသပ်ခြင်းခံနိုင်ရည်ရှိခြင်း။

လျှောက်လွှာနယ်ပယ်များ

1၊ Power Utility ကုမ္ပဏီများ

ထရန်စဖော်မာများ၊ ခလုတ်ဂီယာ၊ GIS ကိရိယာများ၊ ကေဘယ်များနှင့် ဓာတ်အားခွဲရုံများ၏ စက်ကိရိယာများ၏ ပုံမှန်လျှပ်ကာစစ်ဆေးမှုနှင့် တစ်စိတ်တစ်ပိုင်းအထွက်နှုန်းများကို အကဲဖြတ်ရန်အတွက် အသုံးပြုသည်။

၂။ဗို့အားမြင့်ဓာတ်ခွဲခန်း

အမျိုးအစားစမ်းသပ်ခြင်း၊ စက်ရုံလက်ခံမှုစမ်းသပ်ခြင်းနှင့် အလွန်နည်းသော တစ်စိတ်တစ်ပိုင်းထုတ်လွှတ်ခြင်းစွမ်းဆောင်ရည်လိုအပ်သော သုတေသနပရောဂျက်များအတွက် သင့်လျော်သည်။

၃၊ Transformer ထုတ်လုပ်သူများ

အရည်အသွေးထိန်းချုပ်မှု၊ လျှပ်ကာဓာတ်စစ်ဆေးခြင်းနှင့် ဓာတ်အားဖြန့်ဖြူးရေးထရန်စဖော်မာများ၏ နောက်ဆုံးစက်ရုံစမ်းသပ်ခြင်းအတွက် အသုံးပြုသည်။

၄။ တက္ကသိုလ်များနှင့် သုတေသနဌာနများ

ဗို့အားမြင့် အင်ဂျင်နီယာပညာ၊ လျှပ်ကာပစ္စည်း သုတေသနနှင့် အဆင့်မြင့် လျှပ်စစ်စမ်းသပ်ခြင်း ပရောဂျက်များကို ပံ့ပိုးပေးသည်။

၅။ စက်မှုနှင့် သတ္တုတူးဖော်ရေး လုပ်ငန်း၊

အရေးကြီးသောလျှပ်စစ်ပစ္စည်းကိရိယာများအတွက်ကြိုတင်ကာကွယ်ထိန်းသိမ်းမှုစမ်းသပ်ခြင်းနှင့်လျှပ်ကာအခြေအနေအကဲဖြတ်ခြင်းကိုပေးသည်။

ရိုးရိုးစမ်းသပ်ပစ္စည်းများ

1၊ Transformer AC သည် Voltage Testing ကိုခံနိုင်ရည်ရှိသည်။

2၊ GIS Partial Discharge စမ်းသပ်ခြင်း။

3၊ High Voltage Switchgear စမ်းသပ်ခြင်း။

4၊ Power Cable လျှပ်ကာစစ်ဆေးမှု

5၊ Insulator နှင့် Bushing စမ်းသပ်ခြင်း။

6၊ လျှပ်စစ်ပစ္စည်းစက်ရုံလက်ခံစမ်းသပ်ခြင်း။

7၊ High Voltage ဓာတ်ခွဲခန်းသုတေသန

8၊ ကြိုတင်ကာကွယ်ထိန်းသိမ်းမှုအစီအစဉ်များ

Weshine အားသာချက်များ

Weshine Electric သည် ဗို့အားမြင့် စမ်းသပ်ဂီယာများအပြင် တစ်စိတ်တစ်ပိုင်း စွန့်ထုတ်မှု တိုင်းတာခြင်းစနစ်များကို တီထွင်ထုတ်လုပ်ခြင်းအပေါ် အာရုံစိုက်ပါသည်။ Our AC withstand voltage test units with SF6 gas insulation feature extremely low partial discharge output, smart automatic operation, power-saving compensation technology, and dependable safety protection modules. Built to handle rigorous testing tasks both in labs and on-site work environments, all solutions from Weshine assist clients in carrying out precise insulation performance checks, meeting relevant industry standards, and maintaining stable long-term operation of their high-voltage equipment.

Our 100kV Partial Discharge Free AC Hipot Test System can fully satisfy all your high-voltage insulation testing and partial discharge monitoring demands. စိတ်ကြိုက်ဖြေရှင်းနည်းများ၊ အသေးစိတ်နည်းပညာအချက်အလက်များနှင့် ပြိုင်ဆိုင်မှုဆိုင်ရာ ကိုးကားချက်များအတွက် ကျွန်ုပ်တို့အဖွဲ့ထံ အချိန်မရွေး ဆက်သွယ်နိုင်ပါသည်။
