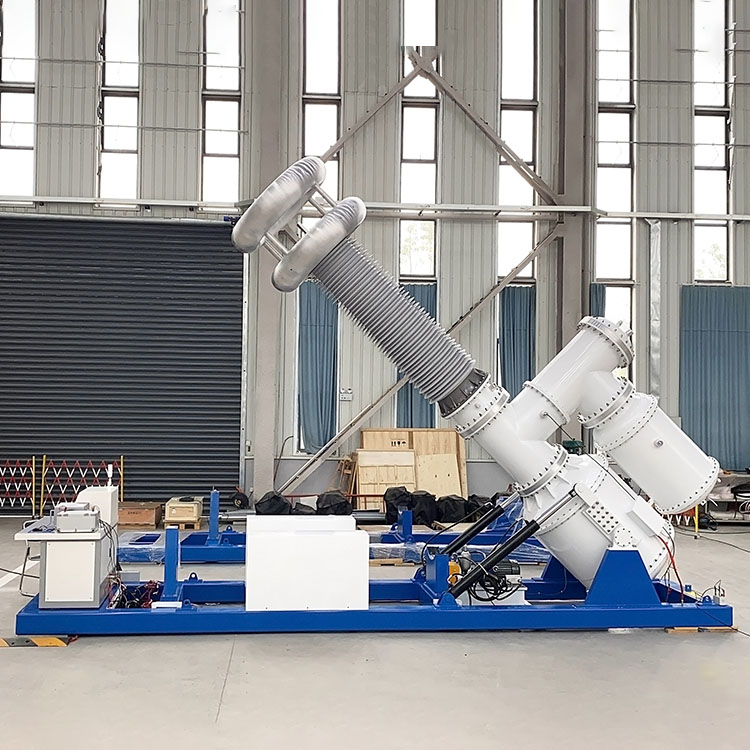

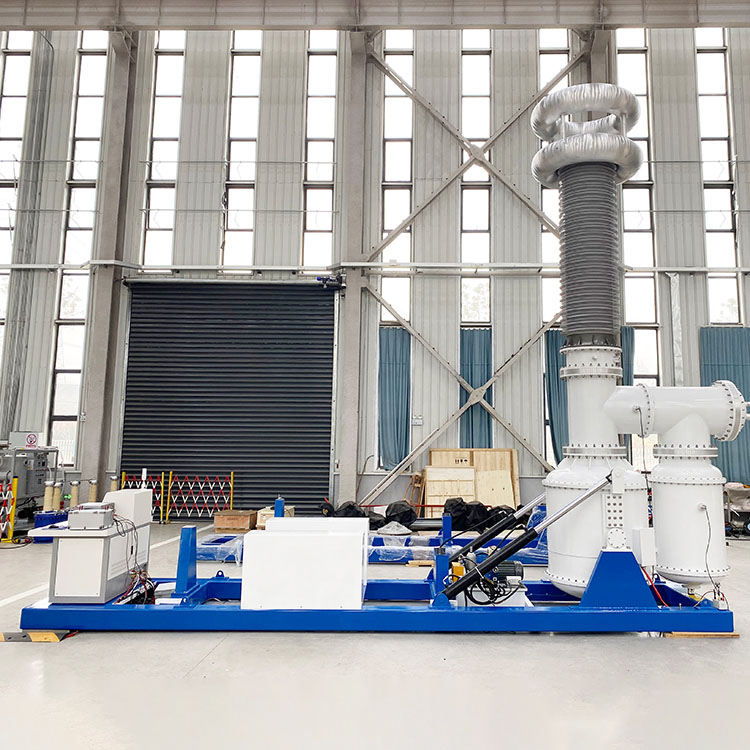

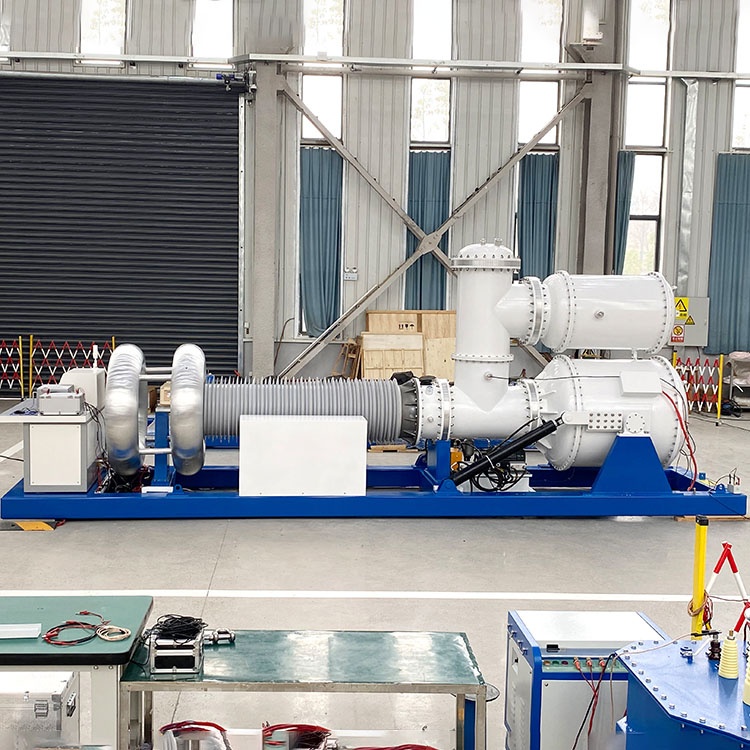

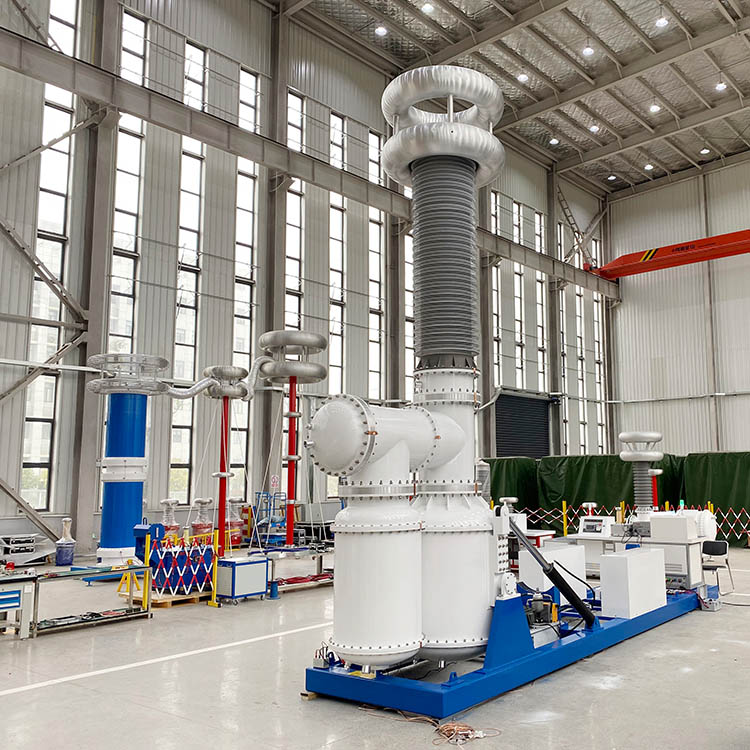

PD-free AC Withstand Voltage Test စနစ်

ဤ PD-free AC Withstand Voltage Test System သည် ခေတ်မီဗို့အားမြင့်ယန္တရားအမျိုးအစားအားလုံးအတွက် တင်းကျပ်သောလျှပ်ကာစစ်ဆေးခြင်းနှင့် တစ်စိတ်တစ်ပိုင်းထုတ်လွှတ်ခြင်းစမ်းသပ်ခြင်းစံနှုန်းများနှင့် ကိုက်ညီပါသည်။ ပရီမီယံ SF6 ဓာတ်ငွေ့ လျှပ်ကာထရန်စဖော်မာများ တပ်ဆင်ထားသောကြောင့် တည်ငြိမ်သော လျှပ်ကာနှင့် ဝန်ဆောင်မှုသက်တမ်းကို ထိန်းသိမ်းထားစဉ် ရိုးရာဆီဖြည့်ထားသော စမ်းသပ်ထရန်စဖော်မာများ၏ ညစ်ညမ်းမှုအန္တရာယ်များကို ဖယ်ရှားပေးပါသည်။ လျှပ်စစ်ထုတ်လုပ်သူအများအပြားသည် အစုလိုက်အပြုံလိုက် ထုတ်လုပ်မှုအရည်အသွေးထိန်းချုပ်မှုအတွက် ပြီးပြည့်စုံသော စမ်းသပ်တူးစင်အား ဝယ်ယူရန် စုံစမ်းမေးမြန်းမှုများကို ပေးပို့ကြသည်။

SF6 လျှပ်ကာ core အစိတ်အပိုင်းများ ပတ်လည်တွင် တည်ဆောက်ထားပြီး PD-free AC Withstand Voltage Test System သည် တည်ငြိမ်သော 250kV ဗို့အားကို ထုတ်ပေးပြီး 5pC အတွင်း တစ်စိတ်တစ်ပိုင်း ထုတ်လွှတ်မှုကို ကန့်သတ်ထားသည်။ ၎င်းတွင် အလိုအလျောက်အသိဉာဏ်ထိန်းချုပ်မှု၊ ဘက်စုံဓာတ်အားလျော်ကြေးပေးမှု၊ ဆူညံသံနည်းပါးသောလည်ပတ်မှုနှင့် အပြည့်အဝဘေးကင်းလုံခြုံရေးကြားရော့မှုများပါရှိပြီး ဓာတ်အားသုံးပစ္စည်းများ၊ စက်မှုစက်ရုံများ၊ တက္ကသိုလ်များနှင့် ပရော်ဖက်ရှင်နယ်ဗို့အားမြင့်ဓာတ်ခွဲခန်းများမှ စဉ်ဆက်မပြတ်မှာယူမှုများကို ဆွဲဆောင်လျက်ရှိသည်။

ပေါင်းစပ်ပြီးပြည့်စုံသောစမ်းသပ်မှုပလပ်ဖောင်း

၎င်းသည် ထရန်စဖော်မာများ၊ GIS ခလုတ်ဂီယာ၊ ပါဝါကြိုးများ၊ bushings၊ insulator နှင့် ဓာတ်ပေါင်းဖိုများတွင် စမ်းသပ်ခြင်းကို ပံ့ပိုးပေးသည်။ ယူနစ်တစ်ခုလုံးတွင် မြင့်မားသောဗို့အားထရန်စဖော်မာ၊ အချိတ်အဆက်ပြုလုပ်ထားသော ကာပတ်စီတာ၊ ဗို့အားပိုင်းခြားနားချက်၊ လက်ရှိကန့်သတ်ဓာတ်ပေါင်းဖိုနှင့် အသိဉာဏ်ရှိထိန်းချုပ်မှုကွန်ဆိုးလ်တို့ကို အလုံးစုံ-တစ်စက်တည်း ဘူတာရုံတစ်ခုအဖြစ် ပေါင်းစပ်ထားသောကြောင့် ဝယ်ယူရေးအဖွဲ့များသည် သီးခြားစက်ပစ္စည်းဝယ်ယူမှုကုန်ကျစရိတ်များကို သက်သာစေသည်။

အဆင့်သတ်မှတ်ထားသော ဗို့အားအောက်တွင် လည်ပတ်သည့်အခါ၊ ဤ PD-free AC Withstand Voltage Test System သည် တစ်စိတ်တစ်ပိုင်း discharge ≤5pC ကို ထိန်းသိမ်းထားပြီး၊ စက်ရုံလက်ခံမှုစစ်ဆေးမှုများ၊ အမျိုးအစားအသိအမှတ်ပြုလက်မှတ်၊ ပုံမှန်လျှပ်ကာစစ်ဆေးမှုများနှင့် အလွန်နိမ့်သော PD အဆင့်များလိုအပ်သည့် ဓာတ်ခွဲခန်းသုတေသနပြုမှုကို အပြည့်အဝထိန်းသိမ်းထားသည်။ ၎င်း၏လှိုင်းပုံသဏ္ဍာန်ပုံပျက်ခြင်းကို 2% အောက်တွင် ထိန်းချုပ်ထားပြီး နိုင်ငံတကာစက်မှုလုပ်ငန်းစံနှုန်းများနှင့်ကိုက်ညီသော တည်ငြိမ်ပြီး ပြန်လည်ထုတ်လုပ်နိုင်သော စမ်းသပ်မှုဒေတာကို ဖန်တီးပေးပါသည်။

ထိရောက်သော Reactive Power Compensation

တပ်ဆင်ထားသော ဗို့အားနိမ့် လျော်ကြေးပေးသည့် ဓာတ်ပေါင်းဖိုသည် အလုံးစုံ ဓာတ်အားသုံးစွဲမှုကို ဖြတ်တောက်ပြီး လည်ပတ်မှု စွမ်းဆောင်ရည်ကို မြှင့်တင်ပေးသည်။ Multi-level reactive power fine adjustment သည် လေးလံရှုပ်ထွေးသော စမ်းသပ်မှုဝန်များအောက်တွင် တည်ငြိမ်သောဗို့အားထွက်ရှိမှုကို သေချာစေသည်၊၊ ရေရှည်သမဝါယမဝယ်သူများကို ထပ်ခါတလဲလဲ အမှာစာများတင်ရန် တွန်းအားပေးသည့် အဓိကအချက်တစ်ခုဖြစ်သည်။

ယုံကြည်စိတ်ချရသော Intelligent Control နှင့် Multi-Layer Safety Protection

ထိန်းချုပ်ကွန်ဆိုးလ်သည် ချောမွေ့သော ဗို့အားစည်းမျဉ်းနှင့် အချိန်နှင့်တပြေးညီ ဒေတာစောင့်ကြည့်ခြင်းကို နားလည်သဘောပေါက်ပြီး နည်းပညာရှင်များအား ဗို့အားစမ်းသပ်မှုများကို ဘေးကင်းမှုအပြည့်ဖြင့် ထိရောက်စွာခံနိုင်ရည်ရှိစေမည်ဖြစ်သည်။ ဗို့အားဖြတ်တောက်မှု၊ လက်ရှိကန့်သတ်ချက်နှင့် ထုတ်လွှတ်မှုကာကွယ်မှု အပါအဝင် ဗို့အားမြင့်စမ်းသပ်မှုများအတွင်း အန္တရာယ်များစွာကို လျှော့ချပေးသည့် ဘက်စုံကာကွယ်မှုဒီဇိုင်းများ။

ရွေးချယ်နိုင်သော 500kV မြင့်မားသောအထွက်သတ်မှတ်ချက်နှင့် သာလွန်ကောင်းမွန်သော တစ်စိတ်တစ်ပိုင်းစွန့်ထုတ်မှုကို နှိမ်နင်းခြင်းစွမ်းဆောင်ရည်ဖြင့်၊ PD-free AC Withstand Voltage Test System သည် လျှပ်စစ်ဓာတ်အားပေးစက်ရုံများ၊ လျှပ်စစ်ထုတ်လုပ်သူများနှင့် ဓာတ်ခွဲခန်းများတွင် လျှပ်ကာအကဲဖြတ်ခြင်းနှင့် ဗို့အားမြင့်ကိရိယာများကို စစ်ဆေးခြင်းအတွက် ထိပ်တန်းရွေးချယ်မှုတစ်ခုအဖြစ် ဆက်လက်တည်ရှိနေပါသည်။

အလုပ်အခြေခံ

PD-free AC Withstand Voltage Test System သည် စစ်ဆေးရန်အတွက် တည်ငြိမ်သော 50Hz ဗို့အားမြင့် AC ပါဝါကို ပေးပို့ရန်အတွက် SF6 လျှပ်ကာထရန်စဖော်မာပေါ်တွင် အားကိုးထားပါသည်။ Built-in coupling capacitor သည် တစ်စိတ်တစ်ပိုင်း discharge အချက်ပြမှုများကို အချိန်နှင့်တပြေးညီ ဖမ်းယူနိုင်ပြီး ဗို့အားပိုင်းခြားမှုသည် စမ်းသပ်လည်ပတ်မှုတစ်ခုလုံးတွင် အထွက်ဗို့အားကို ခြေရာခံသည်။ ကိုက်ညီသော လျော်ကြေးဓာတ်ပေါင်းဖိုများသည် ဓာတ်ပြုပါဝါလိုအပ်ချက်ကို အလိုအလျောက် ချိန်ညှိပေးကာ ဓာတ်အားသွင်းအားကို လျှော့ချပေးပြီး အလုံးစုံလည်ပတ်မှု စွမ်းဆောင်ရည်ကို မြှင့်တင်ပေးပါသည်။

လက်ရှိကန့်သတ်ဓာတ်ပေါင်းဖိုများနှင့် အပြည့်အဝဘေးကင်းလုံခြုံရေးကြားရော့သော့မော်ဂျူးများဖြင့် တပ်ဆင်ထားပြီး၊ ဤယူနစ်သည် စမ်းသပ်နမူနာများနှင့် လက်ခံကိရိယာနှစ်ခုလုံးကို ရုတ်တရက်ဗို့အားပိုလျှံမှုနှင့် မီးလောင်ကျွမ်းမှုအန္တရာယ်များမှ အကာအကွယ်ပေးကာ ဝယ်ယူသည့်အင်ဂျင်နီယာများထံမှ အသိအမှတ်ပြုမှုခံရသည့် တည်ငြိမ်ပြီး လုံခြုံသောစမ်းသပ်မှုရလဒ်များကို ပေးဆောင်သည်။

ပစ်မှတ်အပလီကေးရှင်းအခြေအနေများ

Grid Power Operator များ

ဓာတ်အားခွဲရုံစက်ကိရိယာများ ပြုပြင်ထိန်းသိမ်းခြင်း၊ ထရန်စဖော်မာများ၊ GIS ဗီဒိုများနှင့် ဗို့အားမြင့်ခလုတ်ဂီယာများတွင် ပရောဂျက်စတင်လုပ်ဆောင်ခြင်းနှင့် လျှပ်ကာဓာတ်စစ်ဆေးခြင်းအတွက် စံပြဖြစ်သည်။ ဓာတ်အားပေးစက်ရုံဝယ်ယူသူအများအပြားသည် ပုံမှန်စစ်ဆေးခြင်းလုပ်ငန်းကို စံချိန်စံညွှန်းသတ်မှတ်ရန်အတွက် ဤစနစ်အတွက် အစုလိုက်ဝယ်ယူရေးတောင်းဆိုမှုများကို တင်ပြကြသည်။

Transformer ထုတ်လုပ်မှု စက်ရုံများ

နေ့စဥ်ထုတ်လုပ်သည့်နေရာစစ်ဆေးခြင်း၊ စက်ရုံလက်ခံစမ်းသပ်ခြင်းနှင့် ပါဝါနှင့်ဖြန့်ဖြူးရေးထရန်စဖော်မာများ၏ တရားဝင်အမျိုးအစားထောက်ခံချက်အတွက် ပြီးပြည့်စုံပါသည်။ ထုတ်လုပ်ရေးဝယ်ယူရေးအဖွဲ့များသည် ထုတ်လုပ်မှုစစ်ဆေးခြင်းစက်ဝန်းကိုတိုစေရန်အတွက် ဤစမ်းသပ်သူ၏စတော့ကို သိုလှောင်ထားလေ့ရှိသည်။

ပရော်ဖက်ရှင်နယ် ဗို့အားမြင့်ဓာတ်ခွဲခန်းများ

၎င်း၏ တစ်စိတ်တစ်ပိုင်း စွန့်ထုတ်ခြင်း စွမ်းဆောင်ရည်သည် အလွန်နိမ့်ကျသော ထုတ်ကုန်အသိအမှတ်ပြုလက်မှတ်နှင့် ထုတ်ကုန်အသစ် R&D စမ်းသပ်ခြင်းအတွက် တင်းကျပ်သော စံနှုန်းများနှင့် ကိုက်ညီသောကြောင့် ဓာတ်ခွဲခန်းဝယ်သူများကို ရေရှည်ထောက်ပံ့မှု အော်ဒါများတင်ရန် ဆွဲဆောင်ပါသည်။

တက္ကသိုလ်များနှင့် သုတေသနအဖွဲ့အစည်းများ

dielectric ပစ္စည်းသုတေသန၊ လျှပ်ကာစွမ်းဆောင်ရည်ခွဲခြမ်းစိတ်ဖြာခြင်းနှင့်ဗို့အားမြင့်အဓိကသင်ကြားရေးစမ်းသပ်မှုများအတွက်သင့်လျော်သည်။ သုတေသနပရောဂျက်ဝယ်သူများသည် တရားဝင်အမိန့်မချမီ စိတ်ကြိုက်ဖွဲ့စည်းမှုပုံစံများကို တောင်းဆိုလေ့ရှိသည်။

စက်ရုံနှင့် သတ္တုတူးဖော်ရေး စက်မှုလက်မှု အသုံးပြုသူများ

အချိန်အခါအလိုက် ကြိုတင်ကာကွယ်စစ်ဆေးမှုများနှင့် စက်ရုံတွင်းရှိ ပင်မဓာတ်အားပေးစက်ရုံများ၏ လျှပ်ကာအခြေအနေ အကဲဖြတ်ခြင်းအတွက် အသုံးချကာ လုပ်ငန်းဝယ်ယူရေးဌာနများသည် ပြင်ပကုမ္ပဏီမှ စမ်းသပ်မှုပြင်ပမှ ကုန်ကျစရိတ်များကို လျှော့ချရန် ကူညီပေးသည်။

Application Range

1.Power transformer insulation စမ်းသပ်ခြင်း။

2.GIS တစ်စိတ်တစ်ပိုင်း discharge စစ်ဆေးခြင်း။

3.AC ဗို့အားစမ်းသပ်မှုကိုခံနိုင်ရည်ရှိသည်။

4.High voltage switchgear routine detection

5.Bushing စွမ်းဆောင်ရည်စမ်းသပ်မှု

6.Power cable ကိုခံနိုင်ရည်စမ်းသပ်မှု

7.Solid insulator အရည်အသွေးစစ်ဆေးခြင်း။

8. On-site စက်ရုံလက်ခံမှုစမ်းသပ်မှု (FAT)

9.Product type test & certification ပံ့ပိုးမှု

10.High voltage ဓာတ်ခွဲခန်း သုတေသနလုပ်ငန်း

Weshine Core အားသာချက်များ

Weshine Electric သည် မြင့်မားသော ဗို့အားစမ်းသပ်ကိရိယာများနှင့် တစ်စိတ်တစ်ပိုင်း စွန့်ထုတ်မှုတိုင်းတာရေးကိရိယာများကို တီထွင်ထုတ်လုပ်ရာတွင် အထူးပြုပါသည်။ ကျွန်ုပ်တို့၏ PD-free AC သည် ဗို့အားစမ်းသပ်မှုစနစ်များကို ခံနိုင်ရည်ရှိသော SF6 လျှပ်ကာနည်းပညာ၊ အလွန်နိမ့်သောတစ်စိတ်တစ်ပိုင်းထုတ်လွှတ်မှုဆိုင်ရာ ညွှန်ကိန်းများ၊ တိကျသောဗို့အားနမူနာနှင့် ပြီးပြည့်စုံသော ဘေးကင်းလုံခြုံမှုကို ခံယူပါသည်။ ဓာတ်အားလိုင်းအော်ပရေတာများ၊ လျှပ်စစ်ထုတ်လုပ်သူများ၊ ပြင်ပဓာတ်ခွဲခန်းများနှင့် သုတေသနအဖွဲ့အစည်းများအတွက် အံဝင်ခွင်ကျဖြစ်စေသော ကျွန်ုပ်တို့၏စက်ပစ္စည်းသည် ခေတ်မီဗို့အားမြင့်ဓာတ်အားပေးစက်များအတွက် တိကျ၊ ဘေးကင်းပြီး ထိရောက်သောစမ်းသပ်မှုကို ပေးဆောင်ပါသည်။ ကမ္ဘာလုံးဆိုင်ရာ ပရောဂျက်ဝယ်ယူသူများသည် တရားဝင်မူဘောင်ဝယ်ယူရေးသဘောတူညီချက်များကို လက်မှတ်မထိုးမီ နမူနာစမ်းသပ်မှုကို စီစဉ်နိုင်သည်။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- အဓိကနည်းပညာပိုင်းဆိုင်ရာသတ်မှတ်ချက်တွေက ဘာတွေလဲ။

အဆင့်သတ်မှတ် စွမ်းရည်- 250kVA။ အဆင့်သတ်မှတ်ထားသော အထွက်ဗို့အား- 500kV အထိ။ တစ်စိတ်တစ်ပိုင်းထုတ်လွှတ်မှုအဆင့်- ≤5pC။ လှိုင်းပုံပျက်ခြင်း- ≤2%။ စနစ်ဆူညံသံ- ≤50dB။ ဆက်တိုက်လုပ်ဆောင်မှု- 30 မိနစ်။ Overvoltage စွမ်းရည်- 110% 1 မိနစ်။

Q2- ဆီဖြည့်အမျိုးအစားအစား SF6 လျှပ်ကာကို ဘာကြောင့် တပ်ဆင်ရတာလဲ။

SF6 ဓာတ်ငွေ့သည် မှားယွင်းသော PD အချက်ပြမှုများကို ဖန်တီးပေးသည့် ဆီကာဗွန်ထုတ်ခြင်းဆိုင်ရာ ဘေးထွက်ပစ္စည်းများကို ဖယ်ရှားပေးသည်၊ တည်ငြိမ်သော dielectric စွမ်းဆောင်ရည်၊ ညစ်ညမ်းမှုအန္တရာယ်ကို သေချာစေကာ ထရန်စဖော်မာများနှင့် GIS တွင် တိကျသော FAT အတွက် ≤5pC နောက်ခံ PD အဆင့်ကို ထိန်းသိမ်းပေးသည်။

Q3- ဒီစနစ်က ဘယ်လို Application တွေကို ပံ့ပိုးပေးသလဲ။

Transformer လျှပ်ကာစစ်ဆေးမှု၊ GIS ခလုတ်ဂီယာ PD စစ်ဆေးခြင်း၊ ပါဝါကြိုးကို ခံနိုင်ရည်ရှိစမ်းသပ်မှုများ၊ bushing/insulator စွမ်းဆောင်ရည်အကဲဖြတ်ခြင်း၊ FAT၊ အမျိုးအစားအသိအမှတ်ပြုလက်မှတ်နှင့် ဗို့အားမြင့်ဓာတ်ခွဲခန်းသုတေသန။

Q4- ဓာတ်ပြုပါဝါလျော်ကြေးငွေ မည်သို့အလုပ်လုပ်သနည်း။

တပ်ဆင်ထားသော ဗို့အားနည်းသော လျော်ကြေးပေးသည့် ဓာတ်ပေါင်းဖို (200kvar၊ Multi-tap motorized switching) သည် အဆင့်ဆင့်သော ဓာတ်ပြုပါဝါကို အဆင့်လိုက် တပ်ဆင်ထားသည်။ ၎င်းသည် လေးလံသောစမ်းသပ်မှုများအောက်တွင် တည်ငြိမ်သောဗို့အားကို ထိန်းသိမ်းထားပြီး အလုံးစုံလည်ပတ်မှုစွမ်းဆောင်ရည်ကို တိုးတက်စေသည်။

Q5- ဘယ်လို ဘေးကင်းလုံခြုံရေး အကာအကွယ် အင်္ဂါရပ်တွေ ပါဝင်ပါသလဲ။

ဗို့အားဖြတ်တောက်မှု၊ လက်ရှိကန့်သတ်မှု၊ စွန့်ထုတ်မှုကာကွယ်မှု၊ နှင့် ရုတ်တရက် လျှပ်တပြက်လျှပ်စစ်ဓာတ်ပေါင်းဖိုများပါရှိသော အန္တရာယ်ကင်းရှင်းမှု အပြည့်အ၀ ပါဝင်သည့် အလွှာပေါင်းစုံ အကာအကွယ်များ။

Q6: ဒီစနစ်က ဘယ်သူအတွက် ရည်ရွယ်တာလဲ။

ဓာတ်အားလိုင်းအော်ပရေတာများ၊ ထရန်စဖော်မာထုတ်လုပ်သည့်စက်ရုံများ၊ ပရော်ဖက်ရှင်နယ်ဗို့အားမြင့်ဓာတ်ခွဲခန်းများ၊ တက္ကသိုလ်များ/ သုတေသနအဖွဲ့အစည်းများ၊ နှင့် ပုံမှန်နှင့်အမျိုးအစားစမ်းသပ်မှုအတွက် စက်မှုစက်ရုံ/သတ္တုတွင်းအသုံးပြုသူများ။

ဝယ်ယူမှုလမ်းညွှန်

သင့်ဝယ်ယူမှုအစီအစဉ်အတွက် စိတ်ကြိုက်ကိုးကားချက်များနှင့် နည်းပညာပိုင်းဆိုင်ရာဖိုင်များ ပြည့်စုံစေရန်အတွက် သင်၏ မြင့်မားသော ဗို့အားစမ်းသပ်မှုဘောင်များကို ကျွန်ုပ်တို့၏အရောင်းအဖွဲ့နှင့် မျှဝေပါ။
