Partial Discharge Free AC Withstand Voltage Test စနစ်

အဆင့်မြင့် SF6 ဓာတ်ငွေ့ လျှပ်ကာပါသည့် ထရန်စဖော်မာနည်းပညာကို အသုံးပြု၍ Partial Discharge Free AC Withstand Voltage Test System သည် တည်ငြိမ်သော 250kV အထွက်အား ≤5pC ဖြင့် တည်ငြိမ်စွာ ထုတ်ပေးပါသည်။ ဉာဏ်ရည်ထက်မြက်သော အလိုအလျောက် ထိန်းချုပ်မှု၊ ဓာတ်ပြုမှု ပါဝါလျော်ကြေးငွေ၊ ဆူညံသံနည်းသော လည်ပတ်မှုနှင့် ပြည့်စုံသော အကာအကွယ် လုပ်ဆောင်ချက်များ ပါဝင်သည့်၊ ၎င်းသည် ဓာတ်အား အသုံးအဆောင်များ၊ စက်မှုလုပ်ငန်းများ၊ တက္ကသိုလ်များ၊ သုတေသန အဖွဲ့အစည်းများနှင့် ဗို့အားမြင့် ဓာတ်ခွဲခန်းများအတွက် စံပြဖြစ်သည်။

လျှပ်စစ်ဓာတ်အား လုပ်ငန်းများသည် လျှပ်ကာစစ်ဆေးခြင်းနှင့် သေးငယ်သော တစ်စိတ်တစ်ပိုင်း လျှပ်စီးကြောင်း သိရှိခြင်းအတွက် စံချိန်စံညွှန်းများကို မြှင့်တင်ထားသောကြောင့်၊ ဤစမ်းသပ်မှုယူနစ်ကို ထိုကဲ့သို့သော စျေးကွက်တောင်းဆိုမှုများနှင့် ကိုက်ညီစေရန် တီထွင်ထုတ်လုပ်ထားပါသည်။ သမားရိုးကျ ဆီဖြည့်စမ်းသပ်ထားသော ထရန်စဖော်မာများနှင့် မတူဘဲ၊ SF6 လျှပ်ကာသည် ဆီယိုဖိတ်မှုနှင့် လေထုညစ်ညမ်းမှုအန္တရာယ်များကို ဖယ်ရှားပေးကာ စက်ပစ္စည်းတစ်ခုလုံး၏အလေးချိန်ကို 20% မှ 60% ထိ ဖြတ်တောက်ကာ သယ်ယူပို့ဆောင်ရေးနှင့် နေရာချထားမှုအတွက် ပိုမိုလွယ်ကူစေသည်။

ဤယုံကြည်စိတ်ချရသောစွမ်းဆောင်ရည်အားလုံးကို ပရော်ဖက်ရှင်နယ်ကုန်ထုတ်စွမ်းအားဖြင့် ပံ့ပိုးပေးပါသည်။Weshine® သည် သုတေသနနှင့် ဖွံ့ဖြိုးတိုးတက်မှု၊ ထုတ်လုပ်မှု၊ ရောင်းချမှုနှင့် ပါဝါစနစ် အလိုအလျောက်စနစ်သုံး စက်များနှင့် စမ်းသပ်ကိရိယာများ၏ ဝန်ဆောင်မှုကို အထူးပြုသည့် ခေတ်မီနည်းပညာမြင့် စက်ရုံဖြစ်သည်။ ထုတ်ကုန်များသည် ကမ္ဘာတစ်ဝှမ်းတွင် ရောင်းချနေပြီး သုံးစွဲသူများစွာထံမှ အပြုသဘောဆောင်သော တုံ့ပြန်ချက်ရရှိထားသည်။

စွမ်းဆောင်ရည်

Partial Discharge Free AC Withstand Voltage Test System သည် တည်ငြိမ်သော 250kV အထွက်ကို ထိန်းသိမ်းထားရန် SF6 ဓာတ်ငွေ့ လျှပ်ကာထရန်စဖော်မာကို လက်ခံထားပြီး အစုတစ်ခုလုံး တစ်စိတ်တစ်ပိုင်းထုတ်လွှတ်မှုကို ≤5pC အထိ ကန့်သတ်ထားသည်။ ဉာဏ်ရည်ထက်မြက်သော အလိုအလျောက်ထိန်းချုပ်မှု၊ ဓာတ်ပြုမှုအားလျော်ကြေးငွေ၊ ဆူညံသံနည်းပါးခြင်းနှင့် အလွှာပေါင်းစုံ ဘေးကင်းရေးကာကွယ်မှုတို့က ၎င်းအား ဓာတ်အားပေးစက်ရုံများ၊ စက်မှုဖောက်သည်များ၊ တက္ကသိုလ်များနှင့် သုတေသနဓာတ်ခွဲခန်းများအတွက် လက်တွေ့ကျသော ရွေးချယ်မှုတစ်ခုဖြစ်စေသည်။

စက်တစ်ခုလုံး၏ တစ်စိတ်တစ်ပိုင်းထုတ်လွှတ်မှုအညွှန်းကိန်းသည် ≤5pC ထိသွားပြီး၊ တပ်ဆင်ထားသော SF6 ထရန်စဖော်မာသည် အဆင့်သတ်မှတ်ဗို့အားအောက်တွင် ≤3pC တစ်စိတ်တစ်ပိုင်းစွန့်ထုတ်ခြင်းကိုသာ ထုတ်ပေးသည်။ ဤကဲ့သို့သော အလွန်ကောင်းမွန်သော လျှပ်ကာများ၏ စွမ်းဆောင်ရည်သည် တစ်စိတ်တစ်ပိုင်း စွန့်ထုတ်စစ်ဆေးခြင်း၊ စက်ရုံလက်ခံမှု စစ်ဆေးခြင်း၊ လျှပ်ကာပစ္စည်း စစ်ဆေးခြင်း နှင့် အမျိုးမျိုးသော ဗို့အားမြင့်ခြင်းဆိုင်ရာ သုတေသနလုပ်ငန်းများအတွက် စံပြဖြစ်စေသည်။

ဖွဲ့စည်းပုံ

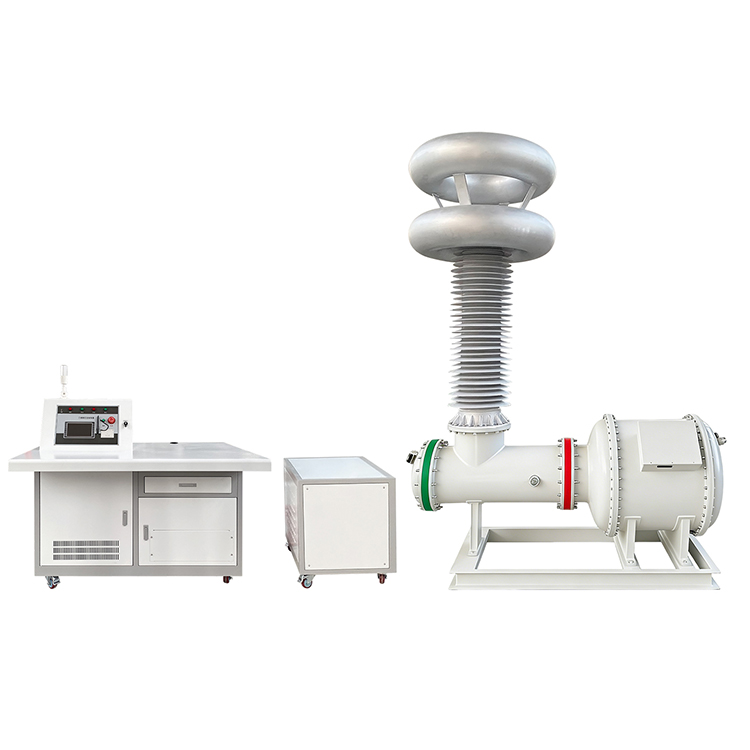

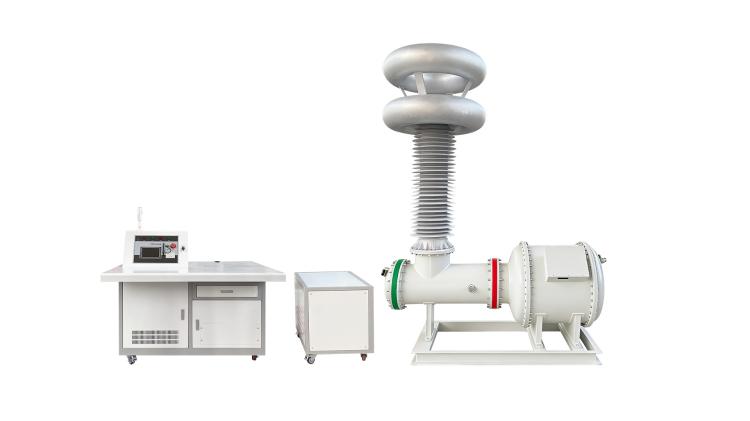

ပြီးပြည့်စုံသောပက်ကေ့ခ်ျတွင် SF6 လျှပ်ကာစမ်းသပ်ထရန်စဖော်မာ၊ အချိတ်အဆက်ရှိ ကာပတ်စီတာ၊ ဗို့အားမြင့်လျှပ်စီးကြောင်းကန့်သတ်ဓာတ်ပေါင်းဖို၊ ဗို့အားနည်းသော လျော်ကြေးပေးသည့်ဓာတ်ပေါင်းဖို၊ အထီးကျန်ထရန်စဖော်မာနှင့် အပြည့်အဝ အလိုအလျောက်ထိန်းချုပ်မှုအဖွဲ့တို့ ပါဝင်သည်။ အနိမ့်ဗို့အားလျော်ကြေးပေးခြင်းနည်းပညာသည် စမ်းသပ်မှုစွမ်းဆောင်ရည်ကို များစွာမြှင့်တင်ပေးပြီး ပါဝါထောက်ပံ့မှုလိုအပ်ချက်များကို လျှော့ချပေးသည့် input power သုံးစွဲမှုကို 60% အထိ ဖြတ်တောက်ပေးသည်။

ထိန်းချုပ်မှု

Partial Discharge Free AC Withstand Voltage Test System တွင် အလိုအလျောက်နှင့် Manual လုပ်ဆောင်မှုမုဒ် နှစ်ခုလုံးကို ပံ့ပိုးပေးသည့် 7 လက်မ ရောင်စုံ ထိတွေ့မျက်နှာပြင် ထိန်းချုပ်ယူနစ် တပ်ဆင်ထားပါသည်။ အော်ပရေတာများသည် သီးခြားဗို့အားအပိုင်းငါးခုကို သတ်မှတ်နိုင်သည်၊ အရှိန်မြှင့်တင်ရန်နှင့် အချိန်ကို လွတ်လပ်စွာ ထိန်းထားနိုင်သည်။ အလိုအလျောက်လုပ်ဆောင်ချက်များသည် ဗို့အားရုတ်သိမ်းခြင်း၊ လျော်ကြေးငွေပြောင်းခြင်း၊ အချိန်ကိုက်ခြင်း၊ စမ်းသပ်ပြီးနောက် ဖိအားသက်သာခြင်း၊ ဒေတာသိမ်းဆည်းခြင်း၊ မှတ်တမ်းရှာဖွေခြင်းနှင့် စမ်းသပ်ခြင်းအစီရင်ခံစာပုံနှိပ်ခြင်းတို့ကို အကျုံးဝင်ပါသည်။

ဘေးကင်းရေး

တည်ငြိမ်ပြီး ဘေးကင်းသော လည်ပတ်မှုကို အာမခံရန်၊ စက်ပစ္စည်းသည် လှိုင်းပုံစံပုံပျက်ခြင်း 5% အောက်နှင့် 65dB အောက်ရှိ ဆူညံသံကို 65dB အောက်တွင် ထုတ်ပေးပါသည်။ Overvoltage နှင့် overcurrent ကာကွယ်ရေး ယန္တရားများ အပြည့်အစုံ တပ်ဆင်ထားပါသည်။ ၎င်း၏ modular framework သည် 1200kV အထိ အလွန်မြင့်မားသော ဗို့အားစမ်းသပ်မှုအတွက် နောက်ပိုင်းတွင် အဆင့်မြှင့်တင်မှုများကို ပံ့ပိုးပေးပါသည်။

အင်္ဂါရပ်များ

1၊ SF6 ဓာတ်ငွေ့ လျှပ်ကာထည် ထရန်စဖော်မာ နည်းပညာ

၂။ ပတ်ဝန်းကျင်ညစ်ညမ်းမှုမရှိဘဲ ဆီကင်းသောဒီဇိုင်း

3၊ ပြီးပြည့်စုံသောစနစ်တစ်စိတ်တစ်ပိုင်းထုတ်လွှတ်မှုအဆင့် ≤5pC

4၊ Transformer တစ်စိတ်တစ်ပိုင်းထုတ်လွှတ်မှုအဆင့် ≤3pC

5၊ Rated output voltage 250kV အထိ

6၊ အဆင့်သတ်မှတ်စွမ်းရည် 50kVA

7၊ ဓာတ်ပြုပါဝါလျော်ကြေးသည် input current ကို 60% အထိလျှော့ချပေးသည်

8၊ အလိုအလျောက်နှင့် manual စမ်းသပ်မှုမုဒ်များ

9၊ ပရိုဂရမ်မာနိုင်သော ဗို့အားနှင့် အချိန်ချိန်ညှိမှု အဆင့်ငါးဆင့်

10၊ ချိန်ညှိနိုင်သော ဗို့အားချဉ်းကပ်လမ်း

11၊ အသိဉာဏ်ဗို့အားစည်းမျဉ်းနှင့်လျော်ကြေးငွေကူးပြောင်းခြင်း။

12၊ သမိုင်းအချက်အလက်သိုလှောင်မှုနှင့် အစီရင်ခံစာပုံနှိပ်ခြင်း။

13၊ ပုံပျက်နေသော sine-wave output ≤5%၊

14၊ Low operating noise ≤65dB

15၊ High-voltage overvoltage ကာကွယ်မှု

16၊ Tail-current overcurrent ကာကွယ်မှု

17၊ တစ်စိတ်တစ်ပိုင်း discharge နှင့် AC ဗို့အားစမ်းသပ်ခြင်းခံနိုင်ရည်ရှိခြင်း။

အသုံးချမှု

1၊ Transformer AC သည် Voltage Testing ကိုခံနိုင်ရည်ရှိသည်။

2၊ GIS Partial Discharge စမ်းသပ်ခြင်း။

3၊ Switchgear လျှပ်ကာစစ်ဆေးမှု

4၊ High Voltage Cable စမ်းသပ်ခြင်း။

5၊ Bushing စမ်းသပ်ခြင်း။

6၊ Insulator စမ်းသပ်ခြင်း။

7၊ စက်ရုံလက်ခံစမ်းသပ်ခြင်း (FAT)

8၊ မြင့်မားသောဗို့အားဓာတ်ခွဲခန်းစမ်းသပ်ခြင်း။

9၊ လျှပ်စစ်ပစ္စည်းအမျိုးအစားစမ်းသပ်ခြင်း။

10၊ ကြိုတင်ကာကွယ်ထိန်းသိမ်းမှုအစီအစဉ်များ

Weshine အားသာချက်များ

Weshine Electric သည် ဗို့အားမြင့် စမ်းသပ်ကိရိယာများနှင့် တစ်စိတ်တစ်ပိုင်း လျှပ်စီးကြောင်း တိုင်းတာခြင်းစနစ်များကို ပရော်ဖက်ရှင်နယ် ထုတ်လုပ်သူဖြစ်သည်။ ကျွန်ုပ်တို့၏ VS-W စီးရီးများသည် Partial Discharge Free AC Withstand Voltage Test Systems သည် အဆင့်မြင့် SF6 လျှပ်ကာနည်းပညာ၊ အလွန်နိမ့်သော တစ်စိတ်တစ်ပိုင်းစွန့်ထုတ်ခြင်းဆိုင်ရာ စွမ်းဆောင်ရည်၊ ဉာဏ်ရည်ထက်မြက်သော အလိုအလျောက်စနစ်နှင့် ယုံကြည်စိတ်ချရသော ဘေးကင်းလုံခြုံမှုကို ပေါင်းစပ်ထားသည်။ ဓာတ်ခွဲခန်းနှင့် နယ်ပယ်ဆိုင်ရာ အသုံးချပရိုဂရမ်များ လိုအပ်ချက်အတွက် ဒီဇိုင်းထုတ်ထားသည့် Weshine ဖြေရှင်းချက်များသည် သုံးစွဲသူများအား စမ်းသပ်မှု တိကျမှုကို မြှင့်တင်ရန်၊ စည်းကမ်းလိုက်နာမှု သေချာစေရန်နှင့် ရေရှည်စက်ပစ္စည်းများ၏ ယုံကြည်စိတ်ချရမှုကို မြှင့်တင်ရန် ကူညီပေးပါသည်။
