CT Polarity စမ်းသပ်ခြင်း။

Weshine® CT Polarity Test အတွက် တီထွင်ခဲ့သော CT PT Analyzer သည် ဖောက်သည်များ၏ အကြံပြုချက်များနှင့် အတွင်းကျကျ သီအိုရီဆိုင်ရာ သုတေသနများကို ကျယ်ကျယ်ပြန့်ပြန့် လက်ခံကျင့်သုံးပြီးနောက် ဖန်တီးထားသော ထုတ်ကုန်အသစ်ဖြစ်သည်။ ၎င်းသည် ကျွန်ုပ်တို့၏ ကုမ္ပဏီမှ ထုတ်လုပ်သော ကျယ်ကျယ်ပြန့်ပြန့် အသိအမှတ်ပြုခံရပြီး အသုံးပြုထားသော အလိုအလျောက် FA စီးရီး ထရန်စဖော်မာ ပေါင်းစပ်စမ်းသပ်ကိရိယာကို အခြေခံထားသည်။ စွမ်းဆောင်ရည်မြင့် DSP နှင့် လက်တံကို အသုံးပြု၍ အဆင့်မြင့်ကုန်ထုတ်လုပ်မှုနည်းပညာသည် တည်ငြိမ်ပြီး ယုံကြည်စိတ်ချရသော ထုတ်ကုန်စွမ်းဆောင်ရည်၊ ပြီးပြည့်စုံသော လုပ်ဆောင်ချက်များ၊ အလိုအလျောက်စနစ်၏ မြင့်မားမှု၊ စွမ်းဆောင်ရည်မြင့်မားမှုတို့ကို တရုတ်နိုင်ငံတွင် ထိပ်တန်းအဆင့်တွင်ရှိကြောင်း သေချာစေသည်။ ၎င်းသည် တူရိယာထရန်စဖော်မာစမ်းသပ်ခြင်းအတွက် ပရော်ဖက်ရှင်နယ်စမ်းသပ်ကိရိယာစက်မှုလုပ်ငန်းတစ်ခုဖြစ်သည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။ PDF ဒေါင်းလုဒ်လုပ်ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

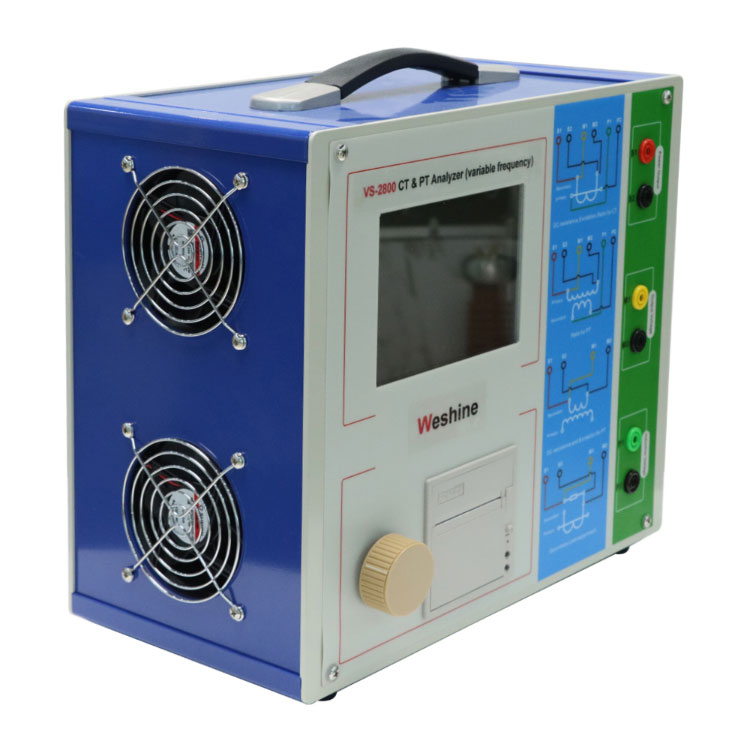

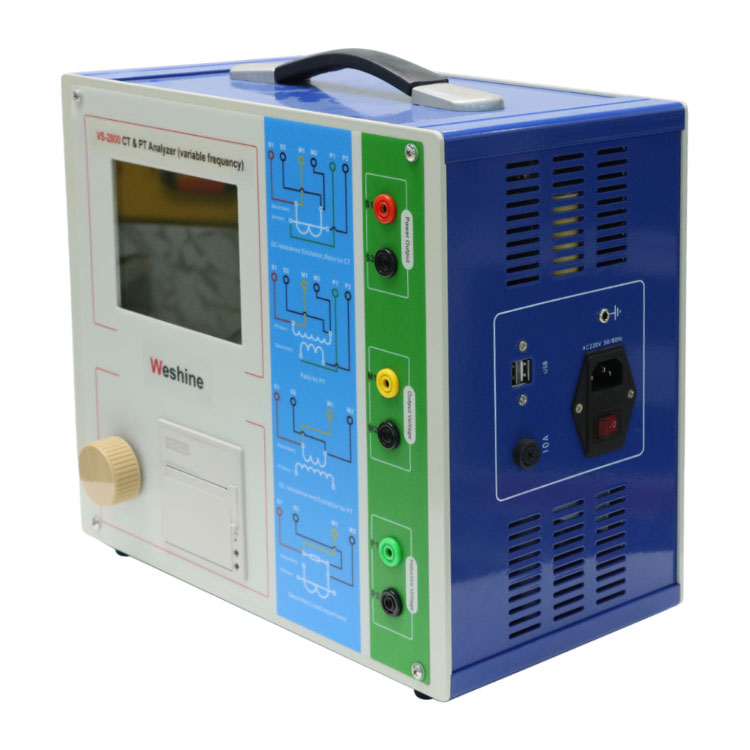

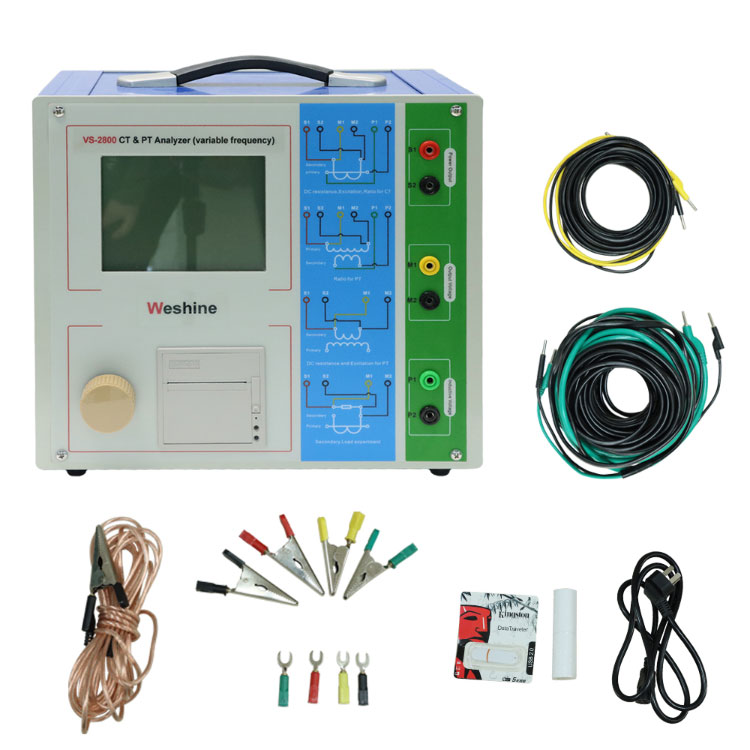

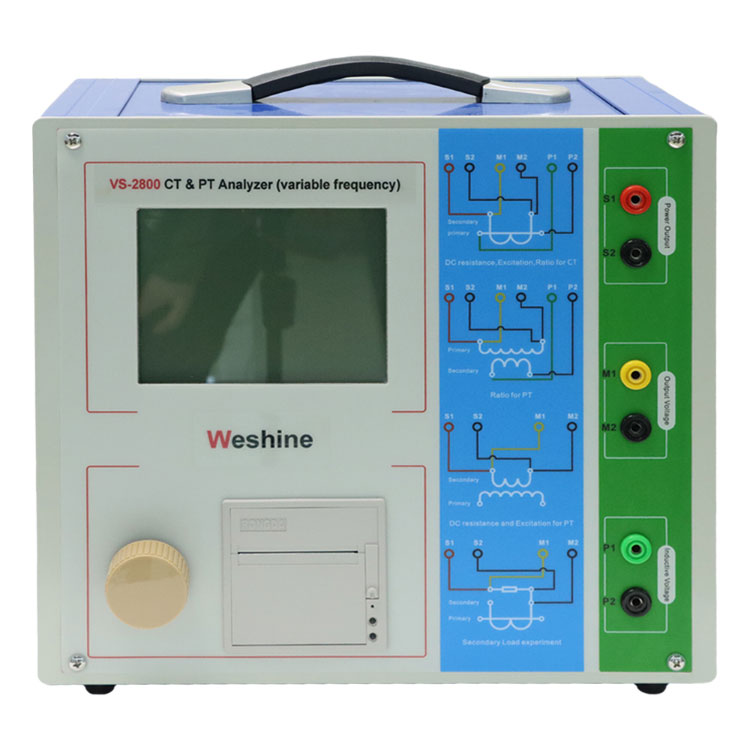

CT Polarity စမ်းသပ်ခြင်း။ အတွက် CT PT Analyzer

အပြည့်အ၀ပါဝင်သည့်၊ အမျိုးမျိုးသော CTs (TP class အပါအဝင်) ၏ testrequirements များဖြစ်သည့် excitationcharacteristics (i.e., volt-ampere ဝိသေသနများ), အချိုး၊ polarity, secondarywinding resistance, secondary load, ratio error and phase displacement ကဲ့သို့သော စမ်းသပ်လိုအပ်ချက်များကို ဖြည့်ဆည်းပေးရုံသာမက၊ လျှပ်စစ်သံလိုက်ယူနစ်၏ စိတ်လှုပ်ရှားမှု လက္ခဏာများ၊ အချိုး၊ ဝင်ရိုးစွန်း၊ အလယ်တန်း အကွေ့အကောက်ခံနိုင်ရည်၊ အချိုးအစား အမှားအယွင်းနှင့် အဆင့်နေရာရွှေ့ပြောင်းခြင်း အပါအဝင် အမျိုးမျိုးသော PT များ၏ စမ်းသပ်မှုများအတွက် အသုံးပြုသည်။

ဒူးပွိုင့်ဗို့အား/လျှပ်စီးကြောင်းအပါအဝင်၊ CT၊ VT ဘောင်များ၊ 10% အမှားမျဉ်းကွေး၊ တိကျမှုကန့်သတ်ချက်အချက် (ALF)၊ တူရိယာလုံခြုံရေးအချက် (FS)၊ ဒုတိယအကြိမ် စဉ်ဆက်မပြတ် (Ts)၊ ဖော်မတ်ဖော်ကိန်း (Kr)၊ ပြည့်ဝပြီး မပြည့်မပြည့် အပါအဝင် CT၊ VT ဘောင်များကို အလိုအလျောက်ပေးသည်။ inductance စသည်တို့

ထရန်စဖော်မာအမျိုးအစားများနှင့် အဆင့်များနှင့်အညီ မည်သည့်စံနှုန်းစမ်းသပ်မှုကို အလိုအလျောက်ရွေးချယ်ပါ။

ဒူးဗို့အား 30 kV အထိ CT test ကို ပြည့်မီနိုင်သော ကြိမ်နှုန်းနိမ့် စမ်းသပ်နည်း၏ အဆင့်မြင့် နိယာမကို အခြေခံထားသည်။

ကိရိယာသည် ပါဝါပိတ်သည့်အခါ ပျောက်ဆုံးသွားမည်မဟုတ်သော ဒေတာအများဆုံးအုပ်စု 2000 ကို သိမ်းဆည်းနိုင်သည်။ စမ်းသပ်မှုပြီးဆုံးပြီးနောက်၊ ဒေတာများကို ခွဲခြမ်းစိတ်ဖြာရန်အတွက် USB ဒစ်ဖြင့် PC သို့ပြောင်းနိုင်ပြီး WORD အစီရင်ခံစာအဖြစ် ပြောင်းလဲနိုင်သည်။

စစ်ဆေးမှုသည် ရိုးရှင်းပြီး အဆင်ပြေသည်၊ CT အလယ်တန်းခံနိုင်ရည်၊ စိတ်လှုပ်ရှားမှု၊ အချိုးနှင့် olarity တို့ကို တစ်ချက်နှိပ်ရုံဖြင့် ပြီးမြောက်သော စမ်းသပ်မှုဖြစ်သည်။

အလေးချိန် 9 ကီလိုဂရမ်အောက်ဖြစ်သောကြောင့် သယ်ဆောင်ရလွယ်ကူသည်။

WeshineCT Polarity စမ်းသပ်ခြင်း။ကန့်သတ်ချက်(သတ်မှတ်ချက်)

နာမည်		CT PT Analyzer တို့အတွက်CT Polarity စမ်းသပ်ခြင်း။
အသုံးပြုမှု		အတန်းအစား P/TP CT
အထွက်		0~180Vrmsï¼12Armsï¼18Aï¼ƒ အမြင့်ဆုံးတန်ဖိုးï¼ƒ
CT အချိုး	အပိုင်းအခြား	၁~၃၀၀၀၀
CT အချိုး	တိကျမှု	±0.05%
PT အချိုး	အပိုင်းအခြား	၁~၃၀၀၀၀
PT အချိုး	တိကျမှု	±0.05%
အဆင့်	အပိုင်းအခြား	±5 မိနစ်
အဆင့်	တိကျမှု	0.5 မိနစ်
DC ခုခံမှု	အပိုင်းအခြား	0~300Î©
DC ခုခံမှု	တိကျမှု	2%±2mÎ©
ဝန်ထုပ်ဝန်ပိုး	အပိုင်းအခြား	0~300VA
ဝန်ထုပ်ဝန်ပိုး	တိကျမှု	2% ± 0.2VA
လျှပ်စစ်ဓာတ်အားထုတ်ပေးသောကိရိယာ		AC220V ± 10%ï¼¹ 50Hz
ပတ်ဝန်းကျင်အခြေအနေများ
အလေးချိန်နှင့် အတိုင်းအတာ		အတိုင်းအတာ 340 mm × 300 mm × 150 mm, အလေးချိန်

ရိုးရိုးလျှောက်လွှာ

Weshine ၏ CT စမ်းသပ်မှု ကန့်သတ်ချက်ဖော်ပြချက်CT Polarity စမ်းသပ်ခြင်း။သည်-

ကန့်သတ်ချက်များ	ဖော်ပြချက်	P	TPY	တိုင်းတာ	ပီအာ	PX	TPS	TPX	TPZ
မူလလက်ရှိ အဆင့်သတ်မှတ်ထားသည်။	အမှန်တကယ်လက်ရှိ အချိုးကို တိကျစွာ တွက်ချက်ရန် အသုံးပြုသည်။	√	√	√	√	√	√	√	√
အဆင့်သတ်မှတ်ပေးပါသည်။	အဆင့်သတ်မှတ်ထားသော ပန်းကန်ပြား၊ ပါဝါအချက်မှာ 0.8 သို့မဟုတ် 1 ဖြစ်သည်။	√	√	√	√	√	√	√	√
ပါဝါအချက်		√	√	√	√	√	√	√	√
တိကျသော ကန့်သတ်ကိန်း coefficientKalf အဆင့်သတ်မှတ်ထားသည်။	ပန်းကန်ပြား၏ ပြဋ္ဌာန်းချက်များ၊ default10၊ ကန့်သတ်ချက် e.m.f ကို တွက်ချက်ရန် အသုံးပြုသည်။ နှင့် ၎င်းတို့၏ သက်ဆိုင်ရာ ပေါင်းစပ်အမှား	√
တိကျသော ကန့်သတ်ကိန်း coefficientKalf အဆင့်သတ်မှတ်ထားသည်။		√
အချိုးကျ တိုတောင်းသော လျှပ်စီးကြောင်းကို အဆင့်သတ်မှတ်ထားသည် Kssc	ပန်းကန်ပြား၏ ပြဋ္ဌာန်းချက်များ၊ default10၊ အမြင့်ဆုံးနှင့် ၎င်းတို့၏ သက်ဆိုင်ရာ ကန့်သတ်ချက်များကို တွက်ချက်ရန် အသုံးပြုသည့် e.m.f transienterror		√				√	√	√
			√				√	√	√
မူလတန်းအချိန် ကိန်းသေ	မူရင်း : 100ms		√					√	√
ဒုတိယ အကြိမ် အဆက်မပြတ်	မူရင်း : 3000ms		√						√
အလှည့်ကျတာဝန်	C-t1-O သို့မဟုတ် C-t1-O-tfr-C-t2-Oï¼ မူရင်း-C-t1-O စက်ဝန်း		√					√
t1	ပထမအကြိမ်အတွက် လက်ရှိအချိန်ကန့်သတ်ချက်၊ မူရင်း-100ms		√					√
tal1	ပထမသံလိုက်ပြုလုပ်ခြင်းစက်ဝန်းအတွင်း သတ်မှတ်ထားသောတိကျမှန်ကန်မှုကိုရောက်ရှိရန် လိုအပ်သောအချိန်၊ မူရင်း-40ms
tfr	ဒုတိယသံလိုက်ပြုလုပ်ခြင်းစက်ဝန်းအတွင်း သတ်မှတ်ထားသောတိကျမှုကိုရောက်ရှိရန် လိုအပ်သောအချိန်၊ မူရင်း-500ms၊ChooseC-t1-O-tfr-C-t2-O၊Cycle ကိုပြသပါမည်		√					√
t2	ဒုတိယအကြိမ်အတွက် လက်ရှိအချိန်ကန့်သတ်ချက်၊ မူရင်း-100ms.C-t1-O-tfr-C-t2-O၊Cycle ကိုပြပါမည်		√		√			√
tal2	အချိန်၏တိကျသောကန့်သတ်ချက်၊ မူရင်း-40ms ကိုထိန်းသိမ်းခြင်းဖြင့်ဒုတိယစီးဆင်းမှု		√					√
tal2	C-t1-O-tfr-C-t2-O ကိုရွေးချယ်ပါ၊ စက်ဝိုင်းပြပါမည်။		√					√
တူရိယာလုံခြုံရေးကိန်းဂဏန်း FS အဆင့်သတ်မှတ်ထားသည်။	အမည်တံဆိပ် စည်းမျဉ်း၊ မူရင်း-၁၀			√
တူရိယာလုံခြုံရေးကိန်းဂဏန်း FS အဆင့်သတ်မှတ်ထားသည်။	ပေါင်းစပ်အမှားအယွင်း၏ ကန့်သတ်ချက်နှင့် ၎င်းတို့၏ သက်ဆိုင်ရာ လျှပ်စစ်မော်တာတွန်းအားကို တွက်ချက်ရာတွင် အသုံးပြုသည်။			√
တွက်ကိန်းများကို အဆင့်သတ်မှတ်ထားသည်။						√
အဆင့်သတ်မှတ်ထားသော ရောင်ပြန်ဟပ်မှုအလားအလာ (Ek)						√
ဆိုလိုသည်မှာ Ek နှင့်သက်ဆိုင်ပါသည်။						√
အတိုင်းအတာအချက်							√
Ul အဆင့်သတ်မှတ်ထားသည်။	အဆင့်သတ်မှတ်ထားသည့် ညီမျှသော လေးထောင့်ဗို့အား						√
Ual နှင့် သက်ဆိုင်သော Ial							√

Weshine ၏ PT စမ်းသပ်မှု ကန့်သတ်ချက်ဖော်ပြချက်CT Polarity စမ်းသပ်ခြင်း။သည်-

စမ်းသပ်ချက်			ဖော်ပြချက်	ချိတ်ဆက်မှုပုံစံ
ခုခံမှု	စိတ်လှုပ်ရှားမှု	အချိုး	ဖော်ပြချက်	ချိတ်ဆက်မှုပုံစံ
√			CTâ ¢ ၏ ဒုတိယ အကွေ့အကောက်ခံနိုင်ရည်ကို တိုင်းပါ။	ပုံ 2.10၊ မူလအကွေ့အကောက်များကို တိုင်းတာပါက အဆက်ပြတ်သွားရပါမည်။
√	√		CTâ ¢ ၏ ဒုတိယ အကွေ့အကောက်ခံနိုင်ရည်နှင့် စိတ်လှုပ်ရှားမှု လက္ခဏာများကို တိုင်းတာသည်။	ပုံ 2.10၊ မူလအကွေ့အကောက်များကို တိုင်းတာပါက အဆက်ပြတ်သွားရပါမည်။
		√	၎င်း၏အချိုးအစားနှင့် polarity ကိုစစ်ဆေးပါ။	ပုံ ၂.၁၁

ရွေးချယ်မှုများ

Weshine သည် လျှပ်စစ်ပစ္စည်းအစုံအလင်ဖြင့် ကိုင်တွယ်ရန်အတွက် အထူးအားဖြင့် 8 နှစ်အတွေ့အကြုံရှိသည်။ လက်ရှိတွင် Weshine သည် CT PT Analyzer အမျိုးမျိုးကို တီထွင်ခဲ့သည်။CT Polarity စမ်းသပ်ခြင်း။ပုံစံပြထားသည့်အတိုင်း

CT PTANALYZER အတွက် မှာယူမှု အချက်အလက်များCT Polarity စမ်းသပ်ခြင်း။
ကြောင်။ မရှိ	Max Test Voltage	Max Test Current	Ratio Test တိကျမှု	အတိုင်းအတာများ	အလေးချိန်
VS-2800	0 မှ 2500 Vrms	0 မှ 1000 A	±0.2%	425 x 290 x 310 မီလီမီတာ	30 ကီလိုဂရမ်
VS-2800A	0 မှ 180 Vrms	0 မှ 150 A	±0.1%	340 x 300 x 150 မီလီမီတာ	၉ ကီလိုဂရမ်
VS-2800B	0 မှ 180 Vrms	0 မှ 150 A	±0.05%	340 x 300 x 150 မီလီမီတာ	၉ ကီလိုဂရမ်

* Supply Chain ပြဿနာများအပေါ် အခြေခံ၍ လက်ရှိစျေးနှုန်းနှင့် ပို့ဆောင်ချိန်များအတွက် ကျေးဇူးပြု၍ သင်နှစ်သက်သော လုပ်ပိုင်ခွင့်ရ Weshine ဖြန့်ဖြူးသူထံ ဆက်သွယ်ပါ။

CT PT ခွဲခြမ်းစိတ်ဖြာနည်းကို ရွေးချယ်နည်းCT Polarity စမ်းသပ်ခြင်း။?

■VS-2800-စစ်မှန်သော ပါဝါကြိမ်နှုန်း၊ Transformer ၏ အလုပ်လုပ်ပုံအခြေအနေကို တုပသည်။

■VS-2800A-VS-2800 ကို အခြေခံ၍ အဆင့်မြှင့်ထားပြီး၊ ကြိမ်နှုန်းပြောင်းလဲခြင်းနည်းပညာ၊ ကျစ်လျစ်သောကိုယ်ထည်၊ ပြင်းထန်သောဝင်ရောက်စွက်ဖက်နိုင်မှု၊ နိမ့်သောစမ်းသပ်မှုဗို့အားသည် ပိုမိုလုံခြုံပြီး ပိုမိုစိတ်ချရသည်ဟု ဆိုလိုသည်။

■VS-2800B-မယှဉ်နိုင်သော အလှည့်အပြောင်းများ စမ်းသပ်မှု တိကျမှု 0.05% ၊ သေးငယ်သော ဆန်းသစ်တီထွင်မှု၊ ဉာဏ်ပညာကြီးမားသည်။

အရည်အသွေးလက်မှတ်များ

ကျွန်ုပ်တို့၏ကုမ္ပဏီ၏အောင်မြင်မှုအားလုံးသည် ကျွန်ုပ်တို့ပေးဆောင်သောထုတ်ကုန်များ၏အရည်အသွေးနှင့် တိုက်ရိုက်သက်ဆိုင်သည်ဟု ကျွန်ုပ်တို့အမြဲတမ်းယုံကြည်ပါသည်။ CTPT Analyzer များအတွက်CT Polarity စမ်းသပ်ခြင်း။ISO9001၊ISO14000:14001 လမ်းညွှန်ချက်များနှင့် ကျွန်ုပ်တို့၏တင်းကျပ်သော အရည်အသွေးထိန်းချုပ်မှုစနစ်တွင် သတ်မှတ်ထားသော အမြင့်ဆုံးအရည်အသွေးသတ်မှတ်ချက်များနှင့် ကိုက်ညီပါသည်။

တင်ပို့ခြင်း။

Weshine'sService Solutions ဆိုင်ရာ နောက်ထပ်အချက်အလက်များအတွက် Weshine ထံမှကိုးကားချက်များရယူရန် ကျွန်ုပ်တို့၏ 24/7 အွန်လိုင်းအရောင်းကိုယ်စားလှယ်ထံ ဆက်သွယ်ပါ။
