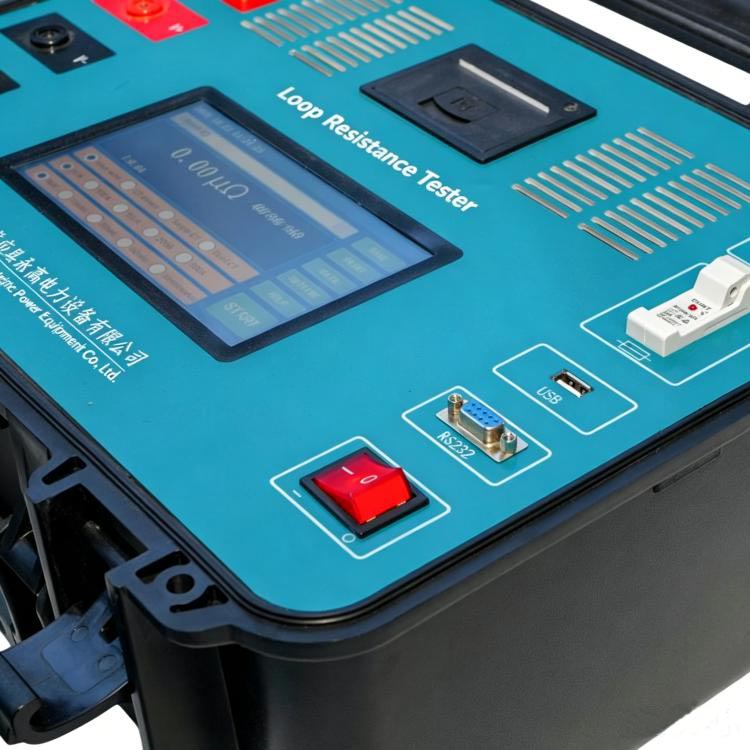

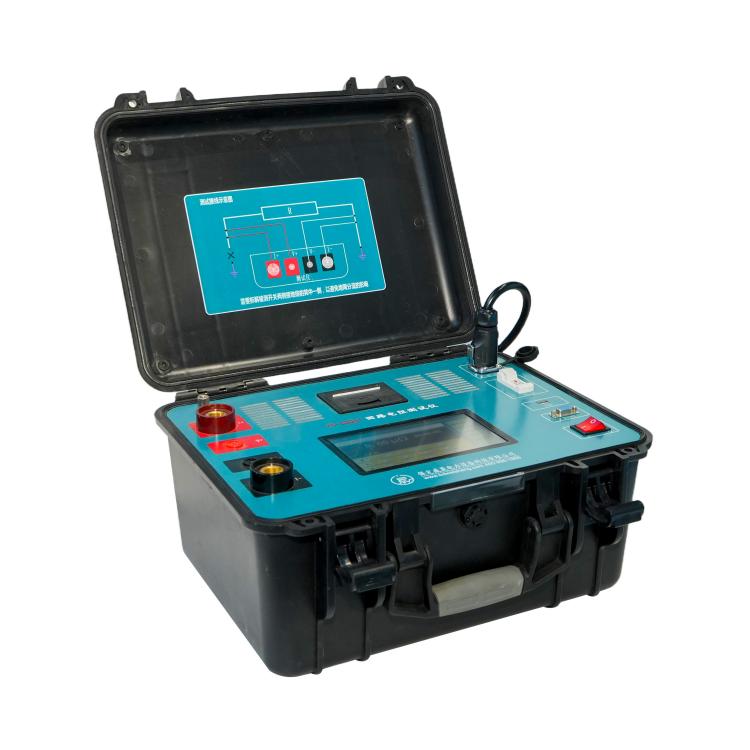

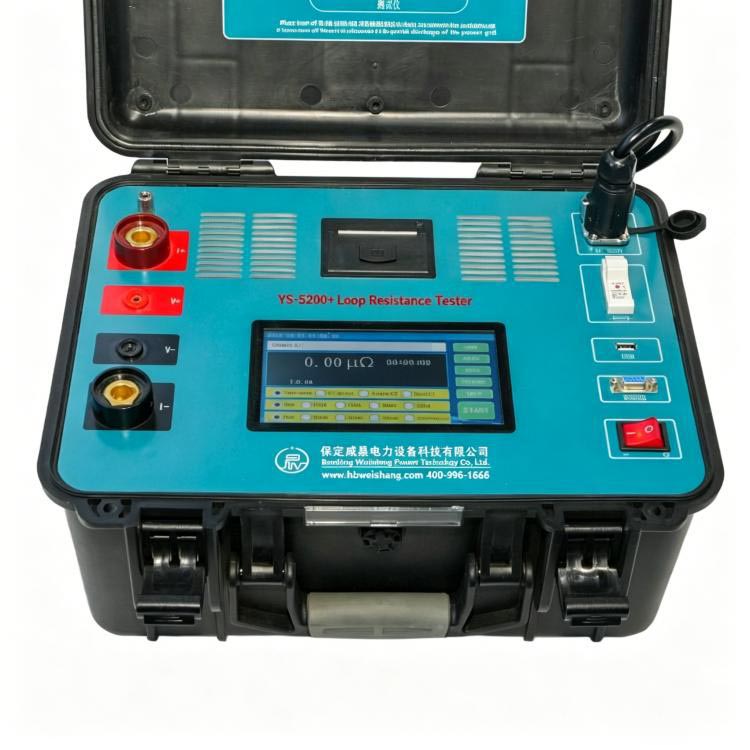

Desktop 300A Intelligent Circuit Resistance Tester

တရုတ်နိုင်ငံရှိ ပရော်ဖက်ရှင်နယ် ထုတ်လုပ်သူနှင့် ပေးသွင်းသူ Weshine မှ ပေးဆောင်သည့် တာရှည်ခံသော Desktop 300A Intelligent Circuit Resistance Tester သည် circuit breakers၊ disconnectors၊ earthing switches နှင့် busbar joints များပေါ်တွင် ရေစီးကြောင်းတစ်ခုတည်း သို့မဟုတ် အပြိုင်အကိုင်းအခက်များစွာကို လည်ပတ်နေချိန်၌ပင် တိကျသော micro-ohm read များကို ပေးဆောင်သည်။

ကျွန်ုပ်တို့သည် ဤယူနစ်အား DL/T845.4-2019 နှင့် IEC လေးကြိုးစမ်းသပ်မှုစံနှုန်းများအတိုင်း တည်ဆောက်ခဲ့ပြီး၊ လက်ရှိမြင့်မားသောခုခံမှုရှာဖွေခြင်းအတွက် လုပ်ငန်းလိုအပ်ချက်များနှင့် အပြည့်အဝကိုက်ညီပါသည်။

စက်အတွင်းတွင် multi-channel current sensing hardware နှင့် တွဲဖက်ထားသော ပါဝါမြင့်မားသော စဉ်ဆက်မပြတ် လက်ရှိရင်းမြစ်တစ်ခုရှိသည်။ ဤဖွဲ့စည်းပုံသည် ရှုပ်ထွေးသော အပြိုင်မြေစိုက်ဂရစ်များနှင့်အတူ အလုပ်လုပ်နေချိန်၌ပင် အထွက်အထွက် လက်ရှိတည်ငြိမ်ပြီး ဗို့အားနမူနာကို တိကျစွာ ထိန်းထားနိုင်သည်၊ ယင်းသည် အဓိကအကြောင်းရင်းဖြစ်သည့် အင်ဂျင်နီယာကန်ထရိုက်တာများသည် ဤမော်ဒယ်အတွက် အမြောက်အများ အမှာစာများ ထပ်ခါတလဲလဲ ပြုလုပ်ကြသည်။

ပင်မတိုင်းတာမှုအခြေခံမူများ

Desktop 300A Intelligent Circuit Resistance Tester သည် core functional modules နှစ်ခုအပေါ် အားကိုးသည်-

1.Adjustable high constant current output: 50A–300A

2.Wireless DC ကုပ်အာရုံခံကိရိယာ- 0~±600A လက်ရှိဖမ်းယူမှု

၎င်းသည် Ohm ၏ ဥပဒေအပေါ် အခြေခံ၍ အမှန်တကယ် အဆက်အသွယ် ခုခံမှုကို တွက်ချက်သည်- R = V / I₀

V = ဆက်သွယ်ရန်နေရာများတွင် ဗို့အားကျဆင်းမှုကို တွေ့ရှိသည်။

I₀ = စမ်းသပ်ထားသော ဌာနခွဲမှ ဖြတ်သန်းနေသော လက်ရှိ အစစ်အမှန်

Intelligent Testing Modes (Core Innovation)

weshine လျှပ်စစ်သည် မတူညီသောနယ်ပယ်အခြေအနေများကိုပံ့ပိုးရန် အဆင့်မြင့်စမ်းသပ်မှုမုဒ်လေးခုကို ပေါင်းစပ်ထားသည်။

1. သမားရိုးကျ Circuit Resistance မုဒ်

အသုံးပြုသူများသည် လက်ရှိဝင်ရောက်စွက်ဖက်မှုကို ဖြတ်ကျော်ရန် earthing network ၏ တစ်ဖက်ခြမ်းကို ဖြတ်တောက်ရန် လိုအပ်သည်။ စမ်းသပ်သူသည် 300A DC လျှပ်စီးကြောင်းအထိ ပေးပို့ပြီး ဗို့အားကျဆင်းမှုဒေတာကို ဖတ်သည်။ ဤမုဒ်သည် အမြင့်ဆုံးတိကျမှုကို ရရှိပြီး စီစဉ်ထားသော ပြုပြင်ထိန်းသိမ်းသည့်နေရာများအတွက် ကောင်းစွာအလုပ်လုပ်သည်။

2. တိုက်ရိုက်တိုင်းတာမှုမုဒ်ကို ကလစ်နှိပ်ပါ။

မြေပြင်ချိတ်ဆက်မှုများကို ခွဲထုတ်ရန် မလိုအပ်ပါ။ ကြိုးမဲ့ကလစ်သည် အချိန်နှင့်တစ်ပြေးညီ အကိုင်းအခက်လက်ရှိ I₀ ကို ခြေရာခံပြီးနောက် စက်သည် ခုခံအား R=V/I₀ ဖြင့် အလိုအလျောက်တွက်ချက်သည်။ ပေါ်လွင်ချက်များ- ဖြုတ်တပ်ခြင်းအလုပ်မလုပ်ခြင်း၊ ကွင်းဆင်းစစ်ဆေးခြင်း ပိုမိုမြန်ဆန်ခြင်း၊ တိုက်ရိုက်ဧရိယာထိန်းသိမ်းခြင်းအတွက် ပိုမိုဘေးကင်းပါသည်။

3. Single-Side Shunt မုဒ်

ကက်ဘိနက်မြေဆွဲခြင်းနှင့် ဖြန့်ဝေထားသော မြေပြင်ဂရစ်များကဲ့သို့ အပြိုင်မြေစိုက်ခင်းများအတွက် သင့်လျော်သည်။ Clamp သည် shunt branch current I₂ ကို တိုင်းတာပြီး စက်သည် ခံနိုင်ရည်ကို မတွက်ချက်မီ I₀=I₁−I₂ ဖြင့် ထိရောက်သော စမ်းသပ်ရေစီးကြောင်းကို လုပ်ဆောင်သည်။ ၎င်းသည် တစ်စိတ်တစ်ပိုင်း အပြိုင်လျှပ်စီးကြောင်းကြောင့် ဖြစ်ပေါ်လာသော တိကျမှုအမှားများကို ဖြေရှင်းပေးသည်။

4. Dual-Side Shunt မုဒ်

ဓာတ်အားခွဲရုံများရှိ bidirectional ကွဲလျှပ်စီးကြောင်းပါရှိသောကြီးမားသောမြေပြင်ဂရစ်များအတွက်။ ကုပ်နှစ်ခုသည် I21 နှင့် I22 အကိုင်းအခက်ရေစီးကြောင်းများကိုစုဆောင်းသည်၊ စနစ်သည် I₀=I₁−I21−I22 သည် နယ်ပယ်ပေါင်းစုံကွန်ရက်များအတွက် စစ်မှန်သောခုခံမှုဒေတာကိုရရှိရန် တွက်ချက်သည်။

လုံခြုံရေးနှင့် Clamp စနစ်ဒီဇိုင်း

ကိုက်ညီသောကြိုးမဲ့ကြိုးကုပ်များသည် DC လက်ရှိဦးတည်ချက်အား အလိုအလျောက်သိရှိနိုင်သည်။

သော့ချိတ်သတ်မှတ်ချက်များ

1၊ DC စမ်းသပ်မှုအကွာအဝေး: 0 မှ ± 600A

2၊ တိကျသောဒေတာအတွက်မှန်ကန်သောလက်ရှိဦးတည်ချက်နှင့်ချိန်ညှိရပါမည်။

3၊ တိုင်းတာမှုသွေဖည်မှုကို ထေမိရန် Built-in calibration လုပ်ဆောင်ချက်

လုပ်ဆောင်ချက် ဘေးကင်းရေး သတိပေးချက်များ

1၊ ဟာ့ဒ်ဝဲပျက်စီးမှုကို ရှောင်ရှားရန် ၎င်း၏ တိုင်းတာသည့် အကွာအဝေးထက် ကုပ်ကို မလည်ပတ်ပါနှင့်

2၊ ဖတ်ရှုမှုများကို တည်ငြိမ်စေရန် လက်ရှိဦးတည်ချက်အမှတ်အသားများအတိုင်း ကုပ်နံပါတ်များကို တပ်ဆင်ပါ။

3၊ ဒေတာအမှားများကိုလျှော့ချရန် calibration ပုံမှန်လုပ်ဆောင်ပါ။

အဆင့်ဆင့်လုပ်ဆောင်မှုလမ်းညွှန်

ဤဒက်စ်တော့စမ်းသပ်သူသည် လက်ရှိအခြေအနေမြင့်မားမှုအတွက် စံနယ်ပယ်စမ်းသပ်ခြင်းလုပ်ငန်းအသွားအလာများကို လိုက်နာသည်။

အဆင့် 1- စနစ်ပြင်ဆင်မှု

စက်ပစ္စည်းအား အပြည့်အဝပါဝါပိတ်ကြောင်း အတည်ပြုပါ၊ မြေစိုက်တပ်ဆင်မှု ပြီးပါပြီ၊ နှင့် ကလစ်ဘက်ထရီများကို အားအပြည့်သွင်းထားကြောင်း အတည်ပြုပါ။ အစုလိုက်ဝယ်ယူသူများသည် ပို့ဆောင်မှုနှင့်အတူ လည်ပတ်မှုလက်စွဲစာအုပ်များ အပြည့်အစုံကို ရရှိနိုင်ပါသည်။

အဆင့် 2- Wiring Configuration

I+ နှင့် I- စမ်းသပ်ပတ်လမ်း၏ အစွန်းနှစ်ခုသို့ ချိတ်ဆက်ပါ။ V+ နှင့် V- သည် အတွင်းဗို့အားနမူနာအမှတ်များနှင့် တွဲထားသည်။ ဝါယာခံနိုင်ရည်ရှိမှု နှောင့်ယှက်မှုကို ဖယ်ရှားရန် လက်ရှိ စက်ဝိုင်းအတွင်း ဗို့အား စစ်ဆေးခြင်းများကို အမြဲထားပါ။

အဆင့် 3: မုဒ်ရွေးချယ်မှု

စမ်းသပ်မှုမုဒ်တစ်ခု ရွေးပါ- သမားရိုးကျ ခွဲခြမ်းမှုမုဒ်၊ ကလစ်တိုက်ရိုက်မုဒ်၊ တစ်ခုတည်းသော ရှုရှိုက်မုဒ် သို့မဟုတ် နှစ်ချက်ခွဲမုဒ်။ ထို့နောက် output current (50A–300A) နှင့် စမ်းသပ်ကာလ (Fast / 10s / 30s / 60s / Continuous) ကို သတ်မှတ်ပါ။

အဆင့် 4- အတိုင်းအတာ လုပ်ငန်းစဉ်

စက်သည် လက်ရှိအဆင့်မြှင့်တင်မှု၊ တည်ငြိမ်မှုထိန်းချုပ်မှု၊ အချိန်နှင့်တစ်ပြေးညီ လက်ရှိဖမ်းယူမှု၊ ဗို့အားနမူနာကောက်ယူမှု၊ ခုခံမှုတွက်ချက်မှုနှင့် အပူချိန်လျော်ကြေးကို လက်ဖြင့်မညှိဘဲ အလိုအလျောက်လုပ်ဆောင်သည်။

အဆင့် 5- ရလဒ်ပြသမှု

မျက်နှာပြင်တွင် စုစုပေါင်းလက်ရှိ I₁၊ အကိုင်းကုပ်လျှပ်စီးကြောင်းများ (I₂ / I21 / I22)၊ မိုက်ခရိုအော်မ်တွင် ခုခံမှုတန်ဖိုး၊ စမ်းသပ်ချိန်နှင့် တည်ငြိမ်မှုအခြေအနေတို့ကို ပြသသည်။

အဆင့် 6: ဒေတာစီမံခန့်ခွဲမှု

အော်ပရေတာများသည် စမ်းသပ်မှုမှတ်တမ်းများကို ဒေသတွင်းမှတ်ဉာဏ်တွင် သိမ်းဆည်းနိုင်သည်၊ FAT32 USB ဒရိုက်များမှတစ်ဆင့် မှတ်တမ်းများကို ထုတ်ယူနိုင်သည်၊ ရွေးချယ်နိုင်သော ပရင့် module များဖြင့် အစီရင်ခံစာများကို ပရင့်ထုတ်နိုင်ပြီး၊ သမိုင်းဆိုင်ရာ စမ်းသပ်ဒေတာကို အချိန်မရွေး ပြန်ကြည့်နိုင်သည်။

လျှောက်လွှာအခြေအနေများ

ဤဒက်စ်တော့ 300A Intelligent Circuit Resistance Tester သည် ရှုပ်ထွေးသော မြေပြင်နှင့် အားကောင်းသော လျှပ်စစ်သံလိုက်ဝင်ရောက်စွက်ဖက်မှု အခြေအနေများအောက်တွင် ခံနိုင်ရည်ရှိမှု ထောက်လှမ်းခြင်းလုပ်ငန်းကို ကိုင်တွယ်ပေးသည်၊၊ ဤကဏ္ဍများမှ ဝယ်ယူသူများမှ ကျယ်ပြန့်စွာ လက်ခံကျင့်သုံးသည်-

၁။ ဓာတ်အားခွဲရုံကြီးများ၊

၂။ ဓာတ်အားပေးစက်ရုံများ

3၊ စက်မှု switchgear စနစ်များ

4, High-voltage ဂီယာအဆောက်အဦ

5၊ Grounding grid ကွန်ရက်များ

စနစ်သည် အောက်ပါအတိုင်း ယုံကြည်စိတ်ချစွာ လုပ်ဆောင်နိုင်သည်-

1၊ ပြင်းထန်သောလျှပ်စစ်သံလိုက်ဝင်ရောက်စွက်ဖက်မှု

2၊ Parallel လက်ရှိဖြန့်ဖြူးခြင်း။

3၊ ကန့်သတ်ဖြတ်တောက်ခြင်းဝင်ရောက်ခွင့်

4၊ စဉ်ဆက်မပြတ်ပြုပြင်ထိန်းသိမ်းမှုလုပ်ငန်းများ

ရိုးရိုးစမ်းသပ်အသုံးပြုမှုများ

1၊ ဗို့အားမြင့် circuit breakers များအတွက် ဆက်သွယ်ရန် ခံနိုင်ရည်စစ်ဆေးမှု

၂။ ဓာတ်အားခွဲရုံ မြေစိုက်ဂရစ်များ မှားယွင်းစစ်ဆေးခြင်း။

3၊ busbar အဆစ်ချိတ်ဆက်ခြင်း၏ခုခံထောက်လှမ်းမှု

4၊ GIS/AIS ခလုတ်ဗီဒိုများအတွက် ပုံမှန်ပြုပြင်ထိန်းသိမ်းခြင်း။

5၊ ဓာတ်အားပေးစက်ရုံ လျှပ်စစ်ပစ္စည်းများအတွက် စက်ရုံအရည်အသွေးစစ်ဆေးခြင်း။

6၊ ဂီယာကွန်ရက်များအတွက် မြေပြင်စနစ်ခွဲခြမ်းစိတ်ဖြာခြင်း။

၇။ စက်မှုဓာတ်အားဖြန့်ဖြူးရေးစနစ်များ၏ ပြဿနာဖြေရှင်းခြင်း။

Weshine အားသာချက်များ

ခေတ်မီပါဝါစနစ်များတွင် ရှုပ်ထွေးလှသော အပြိုင်လျှပ်စီးကြောင်းနှင့် ရှုပ်ထွေးသော မြေပြင်ပြဿနာများကို ဖြေရှင်းရန်အတွက် Desktop 300A Intelligent Circuit Resistance Tester ကို Multi-mode တိုင်းတာခြင်းဗိသုကာဖြင့် တည်ဆောက်ထားပါသည်။ ကြိုးမဲ့ ကုပ်ကုပ်ကို ဖြုတ်မတပ်ဘဲ စမ်းသပ်ခြင်းသည် ပြုပြင်ထိန်းသိမ်းမှု ရပ်နားချိန်ကို ဖြတ်တောက်ပြီး ဆိုက်ဘေးကင်းမှုကို ပိုမိုကောင်းမွန်စေကာ လျှပ်စစ်ဝန်ဆောင်မှု ပေးသွင်းသူများစွာသည် ကျွန်ုပ်တို့နှင့် ရေရှည်ထောက်ပံ့ရေး စာချုပ်များကို လက်မှတ်ရေးထိုးစေပါသည်။

Multi-channel-time real-time current calculation algorithms သည် parallel grounding ပတ်ဝန်းကျင်တွင်ပင် တိကျသော ခံနိုင်ရည်တန်ဖိုးများကို သေချာစေသည်။ 300A ကြီးမားသော လက်ရှိထွက်ရှိမှုသည် ဟောင်းနွမ်းနေသော ထိတွေ့မျက်နှာပြင်များပေါ်ရှိ အောက်ဆိုဒ်အလွှာများကို လျင်မြန်စွာ ဖြိုခွဲနိုင်ပြီး ဝတ်ဆင်ထားသော conductive အဆစ်များအတွက် ပိုမိုစိတ်ချရသော စမ်းသပ်မှုရလဒ်များကို ပေးဆောင်သည်။ Built-in Intelligent အပူထိန်းစနစ်သည် ယူနစ်အား ကြာမြင့်စွာ လက်ရှိအလုပ်လုပ်နေသော ဝန်များအောက်တွင် တည်ငြိမ်စေသည်။

ဝယ်ယူသူများအတွက် အသုံးပြုရလွယ်ကူသော စက်မှုဒီဇိုင်း အားသာချက်များ

1၊ Multi-mode အသိဉာဏ်ရှိသောလည်ပတ်မှု

2၊ Visualized real-time လက်ရှိဒေတာပြသမှု

3၊ အလိုအလျောက်ဘေးကင်းလုံခြုံရေးကာကွယ်မှုလုပ်ဆောင်ချက်အစုံအလင်

4၊ ဖွဲ့စည်းပုံဒေတာသိမ်းဆည်းခြင်းနှင့်တင်ပို့

သင့်ပရောဂျက်ဝယ်ယူမှုအတွက် စိတ်ကြိုက်ကိုးကားချက်များနှင့် နည်းပညာဆိုင်ရာ ကန့်သတ်ဘောင်ဖိုင်များ ပြည့်စုံစေရန် ကျွန်ုပ်တို့၏အရောင်းအဖွဲ့ထံ ချက်ချင်းဆက်သွယ်ပါ။
