မြင့်မားသောဗို့အားလျှပ်ကာစမ်းသပ်ကိရိယာ

Weshine® သည် CE လက်မှတ်၊ အရည်အသွေးမြင့်မားပြီး တိကျမှု၊ နိုင်ငံတော်စံချိန်စံညွှန်းနှင့်အညီ တီထွင်ထုတ်လုပ်ထားပြီး၊ ပြီးပြည့်စုံသော လျှပ်စစ်ဓာတ်ခွဲစမ်းသပ်မှုအဖြေကို ရရှိနိုင်သော၊ Weshine မှ High Voltage Insulation Tester ၏ နောက်ထပ်အသေးစိတ်အချက်အလက်များအတွက် ကျွန်ုပ်တို့ထံ ဆက်သွယ်ပါ။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။ PDF ဒေါင်းလုဒ်လုပ်ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

Weshineမြင့်မားသောဗို့အားလျှပ်ကာစမ်းသပ်ကိရိယာဒစ်ဂျစ်တယ်နှင့် analogue arc display ဖြင့်၊ ကြိုးများပြုပြင်ထိန်းသိမ်းမှုနှင့်ဝန်ဆောင်မှုပေးခြင်း၊ စက်ရုံလည်ပတ်ခြင်း၊ ထရန်စဖော်မာများ၊ switchgear နှင့်စက်မှုလုပ်ငန်းသုံးပလီကေးရှင်းများတွင်ဗို့အားမြင့်လျှပ်ကာခံနိုင်ရည်စမ်းသပ်ခြင်းအတွက်ဒီဇိုင်းပြုလုပ်ထားသည်။

DC insulation tests များကို 250 V, 500 V, 1000 V, 2500 V, 5000 V. လျှပ်ကာခံနိုင်ရည် အတိုင်းအတာသည် 100 k Î© မှ 1000 G Î© တွင် လုပ်ဆောင်သည်။ စမ်းသပ်မှုအောက်တွင် capacitive ဆားကစ်များအတွက် အလိုအလျောက်ထုတ်လွှတ်မှုကို ပေးဆောင်ပြီး ဆွေးမြေ့နေသောဗို့အားကို ပြသထားသည်။

အကာအကွယ် terminal ကို မျက်နှာပြင် ယိုစိမ့်မှု၏ သက်ရောက်မှုများကို လျှော့ချရန် အသုံးပြုနိုင်ပြီး လျှပ်ကာခံနိုင်ရည်စစ်ဆေးမှုများ ပြုလုပ်သည့်အခါ မှားယွင်းသော တိုင်းတာမှုများ ပြုလုပ်နိုင်သည်။

capacitive test objects များအတွက် ကိရိယာသည် အတွင်းခံခုခံအားမှတဆင့် အလိုအလျောက် ထုတ်လွှတ်မည်ဖြစ်ပြီး â ှာ် 30 V မှ 600 V အတွင်း အကွာအဝေးအတွင်းရှိ terminal များတစ်လျှောက် ဗို့အားများ â ှားပြုပါသည်။ ဓာတ်ပြုသောဝန်များကို စမ်းသပ်ပြီးနောက် ဤအင်္ဂါရပ်သည် ဆွေးမြေ့နေသောဗို့အားညွှန်ပြမှုကိုပေးလိမ့်မည်။ ဗို့အားညွှန်ပြချက် ပျောက်သွားသောအခါ၊ အသုံးပြုသူသည် စမ်းသပ်မှုလမ်းကြောင်းများကို ချိတ်ဆက်မှုဖြုတ်ရန် ဘေးကင်းပါသည်။

VS-3121Aမြင့်မားသောဗို့အားလျှပ်ကာစမ်းသပ်ကိရိယာ1.5 V IEC LR6 (AA) ဆဲလ်ရှစ်ခုဖြင့် ပါဝါသုံးထားသည်။ ဒီဇိုင်းဘေးကင်းရေးအင်္ဂါရပ်များတွင် မြင့်မားသောဗို့အားသတိပေးညွှန်ပြချက်၊ IR စမ်းသပ်ပြီးနောက် ပြင်ပဗို့အားပြသမှု၊ ဓာတ်ပြုသောဝန်များ အလိုအလျောက် စွန့်ထုတ်ခြင်းနှင့် စမ်းသပ်ပို့ဆောင်ခြင်းများ ပါဝင်သည်။

လျှောက်လွှာ

လျှပ်စစ်အကာအရံပစ္စည်းများသည် အချိန်ကြာလာသည်နှင့်အမျှ ဆွေးမြေ့ပျက်စီးကာ ပြုပြင်စရိတ်များ ကုန်ကျသည်။ Insulation resistance testers များသည် insulation တစ်လျှောက်တွင် ထိန်းညှိထားသော DC ဗို့အားကိုအသုံးပြုပြီး လျှပ်စီးကြောင်းခံနိုင်ရည်အား တွက်ချက်ရန်အတွက် Ohmâ âdict ၏ဥပဒေအား အသုံးပြု၍ ၎င်းမှတဆင့် လက်ရှိစီးဆင်းမှုကို တိုင်းတာသည်။ လျှပ်ကာပစ္စည်းများ ပြီးပြည့်စုံမှုမရှိသောကြောင့် စီးဆင်းနေသည်။

IR tester အသုံးပြုမှုများတွင်-

â¹

■ စက်ကိရိယာများတပ်ဆင်ခြင်း။

■ ပုံမှန်ထိန်းသိမ်းမှု

■ ပြဿနာဖြေရှင်းမှုများ

မြင့်မားသောဗို့အား DC ဖြင့် လျှပ်ကာဖြင့်စမ်းသပ်ခြင်းသည် insulation polarization ကို သက်ရောက်သည်၊ ထို့ကြောင့် စမ်းသပ်မှုအောက်ရှိ ယူနစ်၏ အပြည့်အ၀ထွက်ခြင်းမရှိဘဲ ဆက်တိုက်စမ်းသပ်ခြင်းသည် မတူညီသောရလဒ်များကို ထုတ်ပေးမည်ဖြစ်ပါသည်။

ရလဒ်များထွက်ပေါ်နိုင်စေရန် insulator နှင့်ချိတ်ဆက်ခြင်းနှင့်စမ်းသပ်ခြင်း၏တူညီသောလုပ်ငန်းစဉ်နှင့်နည်းပညာကိုအမြဲအသုံးပြုရန်သတိထားသင့်သည်။ insulation ၏အပူချိန်နှင့် IR တန်ဖိုးများကိုမှတ်တမ်းတင်ရန်အရေးကြီးပါသည်။

အင်္ဂါရပ်များနှင့် အကျိုးကျေးဇူးများ

■ ကျစ်လစ်သော၊ အကြမ်းခံသော လျှပ်ကာခံနိုင်ရည်စမ်းသပ်ကိရိယာ

■ လွယ်ကူသောလည်ပတ်မှုနှင့်ဗို့အားအကွာအဝေးရွေးချယ်မှု

■ AC နှင့် DC voltmeter (30 V - 600 V)

■ အသုံးပြုသူသတ်မှတ်နိုင်သော IR စမ်းသပ်မှုအချိန်တိုင်း (မူလ 1 မိနစ်)၊ (အများဆုံး။ 19 m 50 s)

■ ကိရိယာနှင့် ခဲများအတွက် ပျော့ပျောင်းသောအိတ်

■ အမြန်စတင်ခြင်းနှင့် သုံးစွဲသူလမ်းညွှန်အပြည့်အစုံ

■ နောက်ထပ်လုံခြုံရေးအတွက် HV လျှပ်ကာပလပ်များကို လော့ခ်ချခြင်း။

■ Terminal များတစ်လျှောက်ရှိ Shutter များသည် ဖုန်များနှင့် အခြားအရာဝတ္ထုများ မတော်တဆဝင်ရောက်မှုကို တားဆီးပေးပါသည်။

သတ်မှတ်ချက်များ

လျှပ်ကာအကွာအဝေး	0.1 MÎ© မှ 2 TÎ©
Nominal test ဗို့အားများ	250 V, 500 V, 1000 V, 2500 V, 5000 V
Terminal ဗို့အား တိကျမှု
	ဗို့အားစမ်းသပ်
	âƒ¥1000 V 0... အမည်ခံ၏ 5% ဗို့အားစမ်းသပ်
လျှပ်ကာတိကျမှု	±5% ±3 ဂဏန်းများ
ဝါယာရှော့လျှပ်စီးကြောင်း	5 mA ±0.5 mA
Voltmeter တိကျမှု	±2%rdg±3dgt
လျှပ်စစ်ဓာတ်အားထုတ်ပေးသောကိရိယာ	8 x LR6/AA ဘက်ထရီများ
လည်ပတ်နေသော အပူချိန်နှင့် စိုထိုင်းဆ
	- 20°C မှ 45°C အထိ
စိုထိုင်းဆ	80% RH
သိုလှောင်မှု အပူချိန်နှင့် စိုထိုင်းဆ
	-20°C မှ 60°C အထိ
ဘေးကင်းရေးကာကွယ်မှု	လျှပ်ကာ Cat III 600 V
မှတ်ချက်	ဖော်ပြထားသော ပတ်ဝန်းကျင်ကန့်သတ်ချက်ဖြင့် ဝန်ဆောင်မှုအမှားသည် ပင်ကိုယ်အမှားနှစ်ကြိမ်ဖြစ်သည်။
EMC	IEC 61326-1:2013 နှင့် ကိုက်ညီပါသည်။
အတိုင်းအတာများ	177 mm x 226 mm x 100 mm
အလေးချိန်	1.9 ကီလိုဂရမ် (ဘက်ထရီပါ၀င်သည်)

VS-3121

VS-3121မြင့်မားသောဗို့အားလျှပ်ကာစမ်းသပ်ကိရိယာလည်ပတ်မှုဗို့အား 1000 V နှင့်အထက် လျှပ်ကာစမ်းသပ်ဗို့အား လိုအပ်သည့်နေရာတွင် Electrical နှင့် Industrial test applications များအတွက် ဒီဇိုင်းထုတ်ထားပါသည်။

VS-3121A နှင့်မတူဘဲ၊ VS-3121 သည် 50 V၊ 100V၊ 250 V၊ 500 V၊ 1000 V နှင့် 2500 V ၏ ပုံသေအကွာအဝေးဗို့အား ပေးဆောင်သည်။

1 kV အထက် လည်ပတ်ဗို့အားရှိသော စက်ပစ္စည်း လိုအပ်သည်။မြင့်မားသောဗို့အားလျှပ်ကာစမ်းသပ်ကိရိယာs သည် 1 kV အထက်တွင် ဗို့အားရှိသည်။ ဗို့အားမြင့်စမ်းသပ်ခြင်း၏အဓိကတွင်၊ ကျွန်ုပ်တို့၏ 5/10/15 kV ယူနစ်များသည် လုံခြုံစိတ်ချရမှု၊ အဆင်ပြေမှုနှင့် သယ်ဆောင်ရလွယ်ကူမှုနှင့်အတူ အမြင့်ဆုံးအရည်အသွေးစမ်းသပ်မှုကို တတ်နိုင်သည် ။

ပြီးပြည့်စုံသော insulation testing စွမ်းရည်အတွက် အရင်းအနှီးမြင့်မားသည်။

VS-3127

VS-3127မြင့်မားသောဗို့အားလျှပ်ကာစမ်းသပ်ကိရိယာအမြင့်ဆုံးခုခံနိုင်မှု 30 TÎ© ဖြင့် 15 kV စမ်းသပ်ဗို့အားအထိ တိကျသော လျှပ်ကာခံနိုင်ရည်တိုင်းတာမှုများကို လုပ်ဆောင်နိုင်စွမ်းကို ပေးဆောင်သည်။ ခံနိုင်ရည်တိုင်းတာမှု တိကျမှုသည် ± 5% သည် 1 MÎ© မှ 3 TÎ©!

အသုံးအဆောင်များနှင့် ဝန်ဆောင်မှုကုမ္ပဏီများအတွက် VS-3127 သည် ၎င်း၏ပြောင်းလွယ်ပြင်လွယ်နှင့် အနာဂတ်သက်သေပြနိုင်စွမ်းရှိသည့် အလုံးစုံစမ်းသပ်သူဖြစ်သည်။ Weshine VS-3127 သည် မည်သည့်နေရာတွင်မဆို အလုပ်လုပ်ရန် ဒီဇိုင်းထုတ်ထားသည်။

အထွက်အဆင့်သတ်မှတ်ထားသော ဗို့အားအများဆုံးရောက်ရှိသည့် ဂီယာ 7 ခု (250Vï¼ƒƒ500Vï¼ƒ1KVï¼υƒ2.5KVï¼ƒ5KVï¼ƒ10KVï¼¹15KV)။

အများဆုံး short circuit လျှပ်စီးကြောင်း 7mA

လျှပ်ကာခံနိုင်ရည်စမ်းသပ်မှု (IR)၊ ပိုလာအညွှန်းကိန်းစမ်းသပ်မှုï¼ƒPI၊ လျှပ်စီးကြောင်းစုပ်ယူမှုအချိုးစမ်းသပ်မှု(DAR)။ ချဉ်းကပ်စမ်းသပ်မုဒ် (RAMP)၊ စစ်ထုတ်ထားသော ခုခံမှုစမ်းသပ်မုဒ် (FR)။ * Capacitance Test (Cap.)

ဗို့အားမော်နီတာလုပ်ဆောင်ချက်၊ တိုင်းတာမှု၏တိုက်ရိုက်ဗို့အားကိုအလိုအလျောက်စောင့်ကြည့်သည်။

15 KV ကို ဘာကြောင့် စမ်းသပ်ရသလဲ ။

5 kV မှ 15 kV သည် triple test current ပါလိမ့်မည် - ၎င်းသည် မြင့်မားသောဆူညံသံကြားတွင် negative test current ကို တားဆီးနိုင်သည်။

NETA ATS 2007 ကိုအခြေခံ၍ 35,000 V မှ 69,000 V ၏ပိုင်ဆိုင်မှုများအတွက် 15 kV ကိုသတ်မှတ်ထားသည်။

NETA ATS 2007 ကိုအခြေခံ၍ 34,500 V အထက် မော်တာကို 15 kV တွင် စမ်းသပ်သင့်သည်။

သတ်မှတ်ချက်များ

လျှပ်ကာအကွာအဝေး	0.1 MÎ© မှ 30 TÎ©
Nominal test ဗို့အားများ	250 V၊ 500 V၊ 1 kV၊ 2.5 kV၊ 5 kV၊ 10 kV၊ 15kV
Terminal ဗို့အား တိကျမှု
	ï¼¹ 5%ï½ 10%ï¼± 10V
လျှပ်ကာတိကျမှု	1 MÎ© မှ 3 TÎ©၊ ±5% ±3 ဂဏန်းများ
	ï¼¹ 3 TÎ©၊ ±20% ±3 ဂဏန်းများ
ဝါယာရှော့လျှပ်စီးကြောင်း	â¢ 7 mA ± 0.5 mA
အဲလိုမျိုး စမ်းသပ်မုဒ်	±2%rdg±3dgt
လျှပ်စစ်ဓာတ်အားထုတ်ပေးသောကိရိယာ	ကြိုတင်သတ်မှတ်ဗို့အား၏ 10% အဆင့်မြှင့်ထားသော အရွယ်အစားဖြင့် စမ်းသပ်ခြင်းဖြင့် ကြိုတင်သတ်မှတ်ဗို့အားသို့ တက်လှမ်းပါ။
လည်ပတ်နေသော အပူချိန်နှင့် စိုထိုင်းဆ
	- 20°C မှ 50°C အထိ
စိုထိုင်းဆ	80% RH
သိုလှောင်မှု အပူချိန်နှင့် စိုထိုင်းဆ
	-25°C မှ 65°C အထိ
ဗို့အားစမ်းသပ်မှု	AC/DC:0Vï½ 1000V၊ တိကျမှု- ±5%rdg±3V
Capacitance စမ်းသပ်မှု	10nFï½¢25uF၊ တိကျမှု- ±10%rdg±10nF
လက်ရှိစမ်းသပ်မှု	0.01nAï½¢7mA၊ တိကျမှု- ±5%rdg±0.5nA
ဘေးကင်းရေးကာကွယ်မှု	လျှပ်ကာ Cat III 600 V
မှတ်ချက်	ဖော်ပြထားသော ပတ်ဝန်းကျင်ကန့်သတ်ချက်ဖြင့် ဝန်ဆောင်မှုအမှားသည် ပင်ကိုယ်အမှားနှစ်ကြိမ်ဖြစ်သည်။
EMC	IEC 61326-1:2013 နှင့် ကိုက်ညီပါသည်။
အတိုင်းအတာများ	280 mm x 260 mm x 160 mm
အလေးချိန်	4.9 ကီလိုဂရမ် (ဘက်ထရီပါ၀င်သည်)

ရွေးချယ်မှုများ

Weshine သည် လျှပ်စစ်ပစ္စည်းအစုံအလင်ဖြင့် ကိုင်တွယ်ရန်အတွက် အထူးအားဖြင့် 8 နှစ်အတွေ့အကြုံရှိသည်။ လက်ရှိတွင် Weshine သည် အမျိုးမျိုးသော တီထွင်မှုများ ပြုလုပ်ခဲ့သည်။မြင့်မားသောဗို့အားလျှပ်ကာစမ်းသပ်ကိရိယာပုံစံပြထားသည့်အတိုင်း အဆင့်တစ်ခုစီအတွက်

မှာယူခြင်းအတွက် အချက်အလက်များမြင့်မားသောဗို့အားလျှပ်ကာစမ်းသပ်ကိရိယာS
ကြောင်။ မရှိ	Max Test Voltage	Max Test Range	IR/PI/DAR	RAMP	FR	ဦးထုပ်။
VS-3121	2.5 kV	100 GÎ©	√
VS-3121A	5.0 kV	20 TÎ©	√
VS-3125	5.0 kV	10 TÎ©	√	√	√
VS-3125A	5.0 kV	10 TÎ©	√	√	√	√

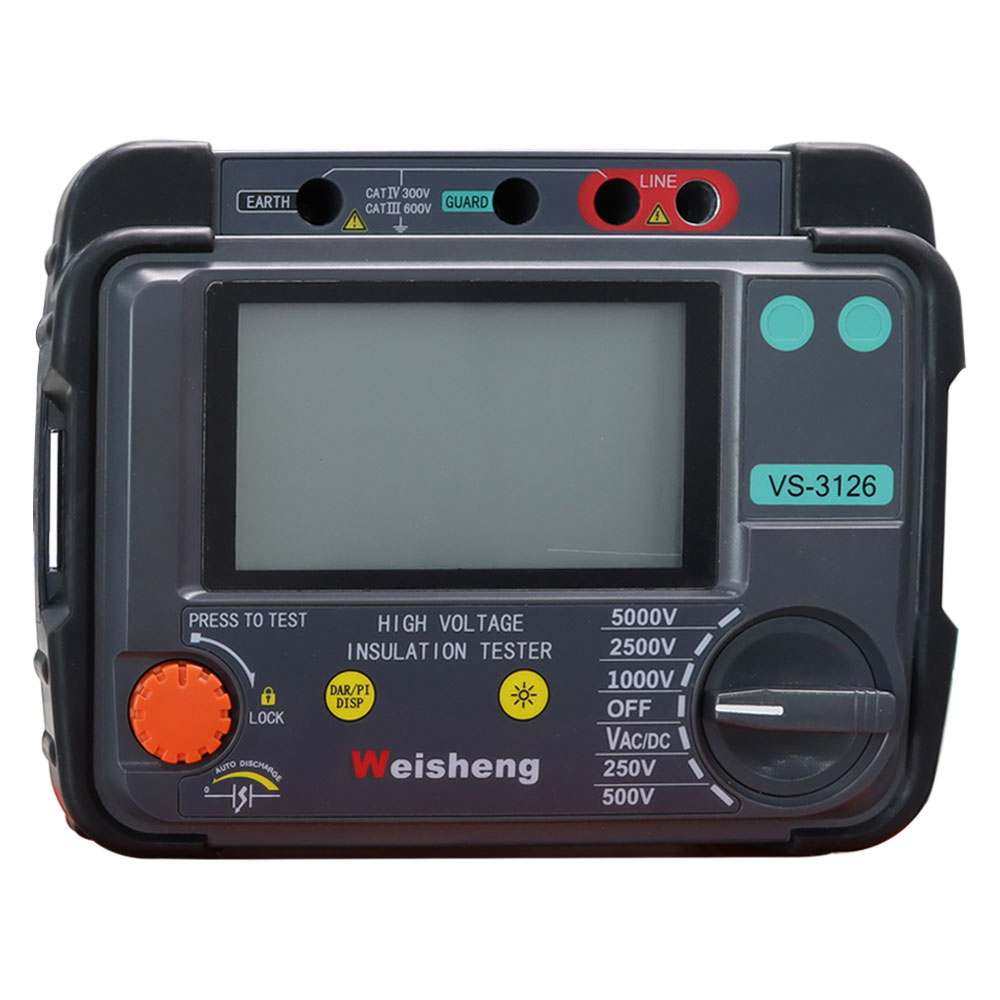

VS-3126	10.0 kV	20 TÎ©	√	√	√
VS-3126A	10.0 kV	20 TÎ©	√	√	√	√
VS-3127	15.0 kV	30 TÎ©	√	√	√	√

Supply Chain ပြဿနာများအပေါ် အခြေခံ၍- လက်ရှိစျေးနှုန်းနှင့် ပို့ဆောင်ချိန်များအတွက် သင်နှစ်သက်သော လုပ်ပိုင်ခွင့်ရ Weshine ဖြန့်ဖြူးသူထံ ဆက်သွယ်ပါ။

အရည်အသွေးလက်မှတ်များ

ကျွန်ုပ်တို့၏ကုမ္ပဏီ၏အောင်မြင်မှုအားလုံးသည် ကျွန်ုပ်တို့ပေးဆောင်သောထုတ်ကုန်များ၏အရည်အသွေးနှင့် တိုက်ရိုက်သက်ဆိုင်သည်ဟု ကျွန်ုပ်တို့အမြဲတမ်းယုံကြည်ပါသည်။မြင့်မားသောဗို့အားလျှပ်ကာစမ်းသပ်ကိရိယာISO9001၊ ISO14000:14001 လမ်းညွှန်ချက်များနှင့် ကျွန်ုပ်တို့၏တင်းကျပ်သော အရည်အသွေးထိန်းချုပ်မှုစနစ်တွင် သတ်မှတ်ထားသည့် အမြင့်ဆုံးအရည်အသွေးသတ်မှတ်ချက်များနှင့် ကိုက်ညီပါသည်။
