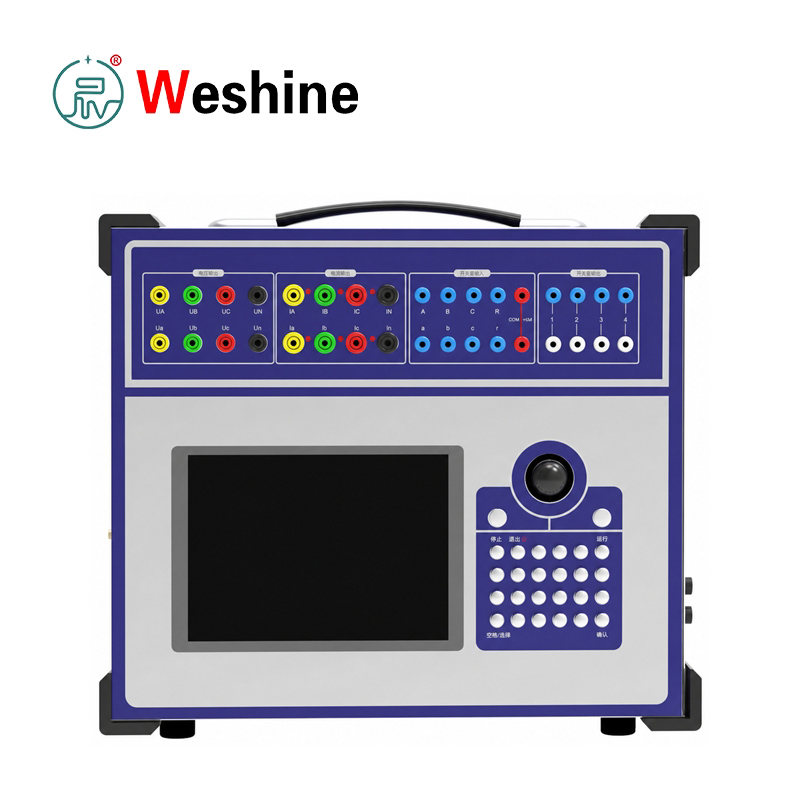

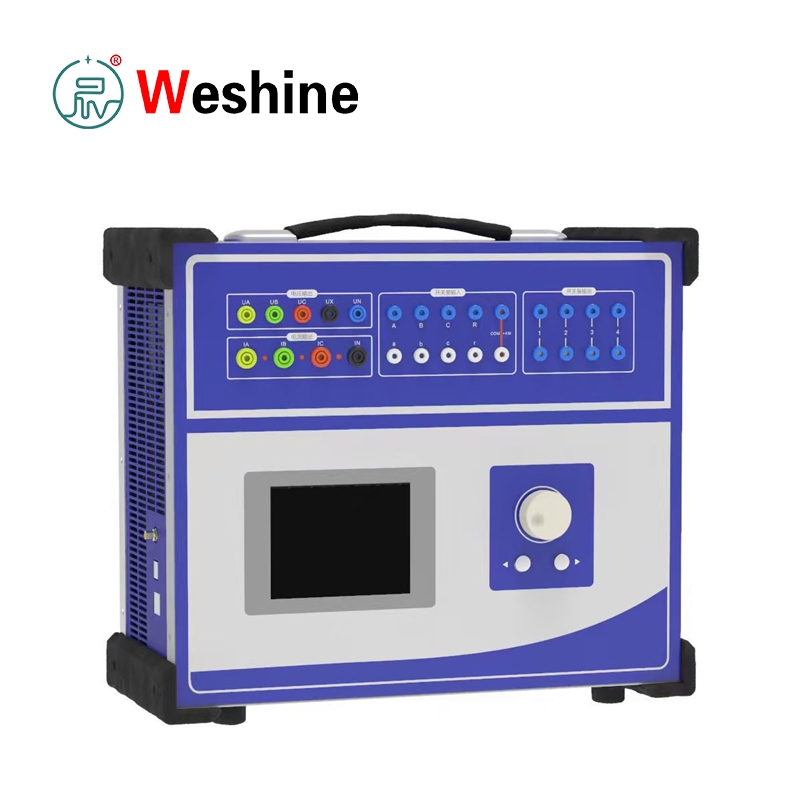

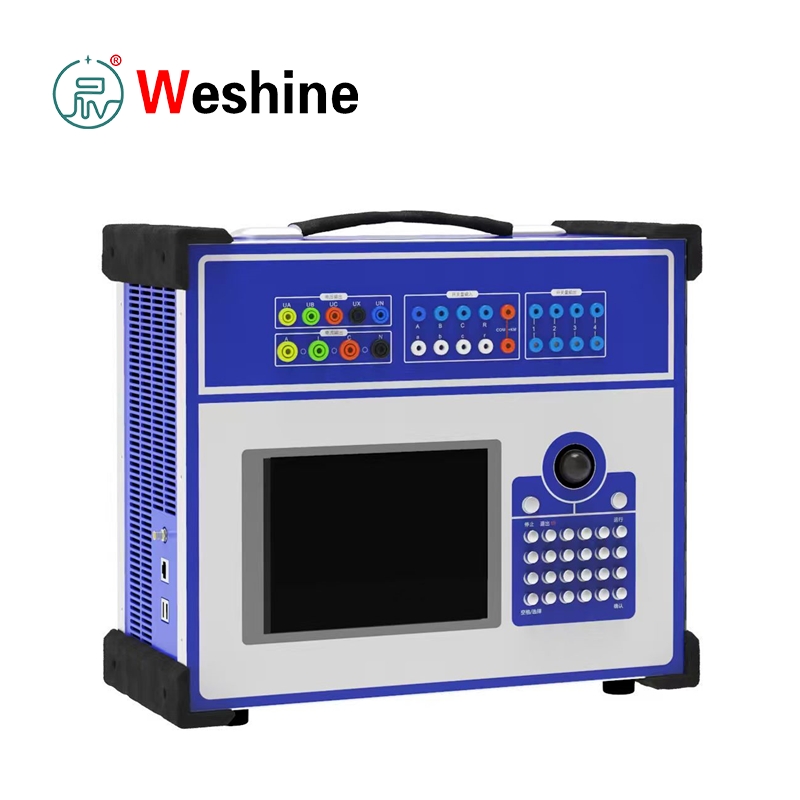

Three Phase Relay Protection Tester

အရည်အသွေးကောင်းမွန်သော Three Phase Relay Protection Tester စက်ပစ္စည်းများကို တရုတ်နိုင်ငံရှိ ပရော်ဖက်ရှင်နယ်ထုတ်လုပ်သူ Weishine မှ ဝယ်ယူပြီး အကာအကွယ်ပြန်တမ်းများ၊ မိုက်ခရိုပရိုဆက်ဆာအကာအကွယ်ယူနစ်များ၊ အလယ်တန်းပတ်လမ်းများ၊ အလိုအလျောက်စနစ်သုံးပစ္စည်းများနှင့် ပါဝါဓာတ်အားလိုင်းကာကွယ်ရေးစနစ်များကို စစ်ဆေးရန် အင်ဂျင်နီယာချုပ်ထားပါသည်။ Relay များသည် လိုင်းချို့ယွင်းချက်များ၊ ပုံမှန်မဟုတ်သော ဗို့အား၊ overcurrent၊ ပြန်လည်လုပ်ဆောင်မှုများ၊ differential protection အစပျိုးမှုများနှင့် control circuit လှုပ်ရှားမှုများအောက်တွင် တိကျစွာ တုံ့ပြန်ရမည်ဖြစ်ပြီး၊ ထို့ကြောင့် ပုံမှန်စစ်ဆေးမှုသည် ဘေးကင်း၍ ပေါင်းစပ်ထားသော ဓာတ်အားစနစ်လည်ပတ်မှုအတွက် မရှိမဖြစ်လိုအပ်ပါသည်။

Three Phase Relay Protection Tester ဆိုတာဘာလဲ။

Three Phase Relay Protection Tester သည် အကာအကွယ် relays၊ microprocessor-based protection units, secondary circuits, automation equipment, and power system protection schemes များ၏ စွမ်းဆောင်ရည်နှင့် လည်ပတ်မှုလက္ခဏာများကို အတည်ပြုရန် ဒီဇိုင်းထုတ်ထားသည့် ပရော်ဖက်ရှင်နယ် စမ်းသပ်ကိရိယာတစ်ခုဖြစ်သည်။

စမ်းသပ်သူသည် ပုံမှန်နှင့် ပုံမှန်မဟုတ်သော ဓာတ်အားစနစ်အခြေအနေများကို အတုယူရန် စမ်းသပ်သူသည် ထိန်းချုပ်နိုင်သော အလယ်တန်းလျှပ်စီးကြောင်း၊ ဗို့အား၊ ကြိမ်နှုန်း၊ အဆင့်ထောင့်၊ ဟာမိုနစ်၊ DC နှင့် ကူးပြောင်းခြင်းအချက်ပြမှုများကို ထုတ်ပေးသည်။ စမ်းသပ်ထားသော အကာအကွယ်ကိရိယာများတွင် ဤပုံတူအချက်ပြမှုများကို အသုံးချခြင်းဖြင့်၊ အင်ဂျင်နီယာများသည် ထပ်ဆင့်ဆက်တင်များ၊ ထုတ်ယူသည့်တန်ဖိုးများ၊ လည်ပတ်ချိန်၊ ခရီးလမ်းဂျစ်နှင့် အဆက်အသွယ်တုံ့ပြန်မှုကို အတည်ပြုနိုင်သည်။

Multi-Channel Current နှင့် Voltage Output

Three Phase Relay Protection Tester တွင် ကျယ်ကျယ်ပြန့်ပြန့် relay ကာကွယ်မှု စမ်းသပ်ရန်အတွက် ဗို့အားလိုင်း 4 ခုနှင့် လက်ရှိချန်နယ် 3 ခု တပ်ဆင်ထားပါသည်။ ဗို့အားလိုင်းများသည် အဆင့်ဗို့အား၊ လိုင်းဗို့အား၊ သုညဆင့်ဗို့အား၊ ဗို့အားမချိန်ခွင်လျှာ၊ ဗို့အားဆုံးရှုံးမှု၊ ကြိမ်နှုန်းပြောင်းခြင်းနှင့် ထပ်တူကျသောစစ်ဆေးမှုများကို ပံ့ပိုးပေးသည်။

လက်ရှိချန်နယ်သုံးခုသည် တစ်ဦးချင်းအဆင့် လက်ရှိစမ်းသပ်ခြင်းအတွက် သီးခြားလုပ်ဆောင်နိုင်သည် သို့မဟုတ် 120A အချိန်တိုအတွင်း လက်ရှိထွက်ရှိမှုကို ပံ့ပိုးပေးရန်အတွက် အပြိုင်ချိတ်ဆက်နိုင်သည်။ ၎င်းသည် overcurrent relays ၊ earth fault relays ၊ inverse-time protection ၊ differential protection ၊ distance protection ၊ reclosing logic ၊ undervoltage protection နှင့် frequency relays များကို စမ်းသပ်ခြင်းကို ပံ့ပိုးပေးပါသည်။

စက်မှုကွန်ပြူတာထိန်းချုပ်မှုနှင့် ကွင်းဆင်းဆောင်ရွက်မှု

စက်မှုကွန်ပြူတာ ပလပ်ဖောင်းပေါ်တွင် တည်ဆောက်ထားပြီး၊ စမ်းသပ်သူသည် ပြင်ပကွန်ပျူတာမပါဘဲ သီးသန့်ကွင်းဆင်းစစ်ဆေးမှုအတွက် တပ်ဆင်ထားသော မျက်နှာပြင်နှင့် ဒေသဆိုင်ရာ လုပ်ဆောင်ချက်အကန့်ကို ပေါင်းစပ်ထားသည်။ စမ်းသပ်မှုဘောင်များနှင့် ရလဒ်များကို စခရင်ပေါ်တွင် တိုက်ရိုက်ကြည့်ရှုနိုင်သောကြောင့် ၎င်းကို ဆိုက်ရောက်စစ်ဆေးခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းခြင်းအတွက် သင့်လျော်သည်။

စက်ပစ္စည်းများသည် အဆင့်မြင့်စမ်းသပ်မှုလုပ်ဆောင်ချက်များ၊ ဒေတာစီမံခန့်ခွဲမှုနှင့် အလိုအလျောက်စမ်းသပ်မှုအစီရင်ခံစာကို ပံ့ပိုးပေးရန်အတွက် တွဲဖက်ဆော့ဖ်ဝဲလ်ဖြင့် PC နှင့်လည်း ချိတ်ဆက်နိုင်သည်။

Flexible Current၊ Voltage နှင့် DC အထွက်

စမ်းသပ်သူသည် ကျယ်ပြန့်သော အထွက်စွမ်းရည်များကို ပံ့ပိုးပေးသည်၊၊

AC လက်ရှိအထွက်-ချန်နယ်တစ်ခုလျှင် 0~40A၊ 120A အထိ အပြိုင် ချန်နယ်သုံးခုဖြင့် အချိန်တိုအတွင်း အထွက်နှုန်း

AC ဗို့အားအထွက်-0~120V အဆင့်ဗို့အားနှင့် 0~240V လိုင်းဗို့အား

DC အထွက်-DC လက်ရှိ၊ DC ဗို့အားနှင့် ချိန်ညှိနိုင်သော DC အရန် ပါဝါထောက်ပံ့မှု

ဤလုပ်ဆောင်ချက်များသည် DC relay စမ်းသပ်ခြင်းအား ပံ့ပိုးပေးပြီး ကွင်းဆင်းစစ်ဆေးစဉ်အတွင်း အကာအကွယ်ပစ္စည်းများနှင့် အလယ်တန်းပတ်လမ်းများကို အားဖြည့်ပေးသည်။

ကြိမ်နှုန်း၊ ဟာမိုနီနှင့် အချိန်တိုင်းတာမှု

စမ်းသပ်သူသည် မတူညီသော ကြိမ်နှုန်းနှင့် ဟာမိုနီအချက်ပြအထွက်ကို ပေါင်းစပ်ပြီး ကြိမ်နှုန်းကွဲလွဲမှုနှင့် ဟာမိုနီပတ်ဝန်းကျင်များအပါအဝင် မတူညီသော ပါဝါစနစ်လည်ပတ်မှုအခြေအနေများကို အတုယူရန် ပေါင်းစပ်ထားသည်။ ၎င်းသည် နည်းပညာရှင်များအား စံပါဝါကြိမ်နှုန်းအောက်တွင်သာမဟုတ်ဘဲ မတူညီသော ဒုတိယအချက်ပြအခြေအနေများအောက်တွင် relay စွမ်းဆောင်ရည်ကို အကဲဖြတ်နိုင်စေပါသည်။

Built-in switch input and output modules များသည် trip contact detection, relay contact monitoring, circuit breaker simulation, startup signal verification, and action timeing measurement ကို ပံ့ပိုးပေးပါသည်။ အချိန်အတိုင်းအတာအပိုင်းအခြားသည် 0.1ms မှ 9999s သို့ရောက်ရှိပြီး တိကျသော relay လည်ပတ်ချိန်၊ ခရီးစဉ်နှောင့်နှေးမှု၊ ပြန်ပိတ်ချိန်များနှင့် အကာအကွယ်ယုတ္တိဗေဒတုံ့ပြန်မှုများကို ခွင့်ပြုပေးပါသည်။

Application Range နှင့် Safety Protection

Three Phase Relay Protection Tester သည် လျှပ်စစ်သံလိုက်ဓာတ်ပြန်တမ်းများ၊ static relays၊ ဒစ်ဂျစ်တယ်အကာအကွယ်ကိရိယာများ၊ microprocessor relays၊ recloseing devices နှင့် transformer၊ line၊ motor နှင့် generator protection systems များကို စမ်းသပ်ရန်အတွက် သင့်လျော်သည်။

ဓာတ်အားခွဲရုံများ၊ ဓာတ်အားပေးစက်ရုံများ၊ စက်ရုံဖြန့်ဖြူးရေးအခန်းများ၊ မီးရထားဓာတ်အားပေးရေးကွန်ရက်များနှင့် ပရော်ဖက်ရှင်နယ် relay ဓာတ်ခွဲခန်းများတွင် တွင်ကျယ်စွာအသုံးပြုကြသည်။

အထွက်လွန်ကဲမှုကို အကာအကွယ်ပေးခြင်း၊ အမှားအယွင်းများ ကိုယ်တိုင်စစ်ဆေးခြင်း၊ အထွက်ကြားဖြတ်ခြင်း နှင့် soft-start power design တို့အပါအဝင် အကာအကွယ်များစွာကို ပေါင်းစပ်ထားသည်။ ဤလုပ်ဆောင်ချက်များသည် ကွင်းဆင်းလည်ပတ်စဉ်အတွင်း စမ်းသပ်သူနှင့် ချိတ်ဆက်ထားသော စက်ပစ္စည်းနှစ်ခုလုံးကို ကာကွယ်ပေးသည်။ စက်ပစ္စည်းအား အလယ်တန်းပတ်လမ်းဘေးကင်းရေး၊ စံဝါယာကြိုးလုပ်ထုံးလုပ်နည်းများနှင့် ထပ်ဆင့်စမ်းသပ်ခြင်းလုပ်ငန်းအသွားအလာတို့နှင့် ရင်းနှီးကျွမ်းဝင်သော လေ့ကျင့်သင်ကြားထားသော နည်းပညာရှင်များမှ လည်ပတ်သင့်သည်။

ပစ္စည်းကိရိယာများနှင့်ကိုက်ညီGB/T 7261-2008နှင့်DL/T 624-2010. အော်ပရေတာများသည် အသုံးပြုနေစဉ်အတွင်း ဒေသန္တရ ဓာတ်အားစမ်းသပ်ခြင်းကုဒ်များ၊ ဓာတ်အားပေးစက်ရုံ ကောက်ခံခြင်းဆိုင်ရာ စည်းမျဉ်းများနှင့် ဆိုက်ဘေးကင်းရေး စံနှုန်းများကို လိုက်နာရန် လိုအပ်ပါသည်။

ထုတ်ကုန်လည်ပတ်မှုလမ်းညွှန်

Three-Phase Relay Protection Tester သည် ထိန်းချုပ်နိုင်သော အလယ်တန်းလျှပ်စီးကြောင်း၊ ဗို့အား၊ ကြိမ်နှုန်း၊ အဆင့်ထောင့်၊ ဟာမိုနီ၊ DC နှင့် ပုံမှန်နှင့် လွဲမှားနေသော ဂရစ်စဥ်အခြေအနေများကို အတုယူရန် အချက်ပြများကို ထုတ်ပေးပြီး၊ ထို့နောက် စမ်းသပ်ထားသည့် အကာအကွယ်ကိရိယာသို့ အချက်ပြမှုများကို ပေးပို့ပါသည်။ ၎င်းသည် အဆက်အသွယ်လုပ်ဆောင်မှုများ၊ ခရီးထွက်ချက်များ၊ ပြန်လာသော အချက်ပြမှုများနှင့် ယုတ္တိဗေဒဆိုင်ရာ တုံ့ပြန်ချက်များကို စောင့်ကြည့်ခြင်း၊ လုပ်ဆောင်ချက်အချိန်နှင့် လည်ပတ်မှုဆက်တင်တန်ဖိုးများကို အလိုအလျောက် မှတ်တမ်းတင်ပေးပါသည်။

စမ်းသပ်ခြင်းမပြုမီ၊ relay မော်ဒယ်၊ အဆင့်သတ်မှတ်ထားသော အလယ်တန်းလက်ရှိ၊ အဆင့်သတ်မှတ်ထားသော အလယ်တန်းဗို့အား၊ DC ပါဝါလိုအပ်ချက်၊ ခရီးအဆက်အသွယ်အမျိုးအစားနှင့် ကြိုတင်သတ်မှတ်ကာကွယ်မှုဘောင်များကို အတည်ပြုပါ။ အကာအကွယ် ကိရိယာ ဝါယာကြိုးပုံများကို စစ်ဆေးပါ၊ ဘေးကင်းရေး စည်းမျဉ်းများအလိုက် စမ်းသပ်ပတ်လမ်းများကို ခွဲထုတ်ပါ၊ ထို့နောက် ဝါယာလက်ရှိ အထွက်များ၊ ဗို့အား အထွက်များ၊ I/O ပေါက်များ ခလုတ်များနှင့် DC အရန်လျှပ်စစ် ပါဝါဂိတ်များကို ကောင်းမွန်စွာ စစ်ဆေးပါ။

Overcurrent relay စမ်းသပ်မှု အဆင့်များ-အထွက်လက်ရှိ၊ အဆင့်ထောင့်၊ ကြိမ်နှုန်းနှင့် စမ်းသပ်ကာလကို သတ်မှတ်ပါ။ ပုံမှန်စမ်းသပ်မှုလုပ်ထုံးလုပ်နည်းများ၊ ထုတ်ယူသည့်တန်ဖိုး၊ ကျောင်းထွက်သည့်တန်ဖိုးနှင့် လုပ်ငန်းလည်ပတ်ချိန်အလိုက် လက်ရှိကို တဖြည်းဖြည်းမြှင့်တင်ပါ။ အဆင့်သုံးဆင့်မြင့် လက်ရှိစမ်းသပ်ခြင်းအတွက်၊ အချိန်တိုအတွင်း အမြင့်ဆုံး 120A အထွက်ကိုရောက်ရှိရန် လက်ရှိချန်နယ်သုံးခုကို အပြိုင်လုပ်ဆောင်ပါ။

ဗို့အား relay စမ်းသပ်မှု အဆင့်များ-ဗို့အားလိုင်းများကို ချိတ်ဆက်ပြီး အဆင့် သို့မဟုတ် လိုင်းဗို့အား လိုအပ်သလို စီစဉ်သတ်မှတ်ပါ။ ယူနစ်သည် undervoltage၊ overvoltage၊ zero-sequence voltage၊ voltage imbalance နှင့် phase offset ကို တုပသည်။ ကြိမ်နှုန်းပြောင်းခြင်း function သည် under-frequency load shedding and frequency relay calibration ကို ဆောင်ရွက်သည်။

အကွာအဝေး၊ ဦးတည်ချက်၊ ကွဲပြားမှုနှင့် ပြန်လည်ရယူခြင်း ကာကွယ်ရေး စမ်းသပ်ခြင်း- ကာကွယ်မှု ယုတ္တိဗေဒအစီအစဉ်များအောက်ရှိ ဗို့အား၊ လက်ရှိ၊ အဆင့်ထောင့်နှင့် အဆက်အသွယ်များကို ခလုတ်ပြောင်းပါ။ စက်ပစ္စည်းသည် relay အဆက်အသွယ်လှုပ်ရှားမှုကို ခြေရာခံပြီး ခရီးစဉ်အချိန်ကို တိုင်းတာသည်။ အထွက်ပေါက်များကို လိုအပ်သည့်အခါ breaker အရန်အဆက်အသွယ်များ သို့မဟုတ် ပြင်ပ logic အချက်ပြမှုများကို တုပပါ။

DC relay နှင့် auxiliary circuit စမ်းသပ်ခြင်း-အဆင့်သတ်မှတ်ထားသော အပိုင်းအခြားများအတွင်း DC ဗို့အား/လက်ရှိအထွက်ကို အသုံးပြုပါ။ ဆိုက်တွင် DC ပါဝါမရနိုင်ပါက သို့မဟုတ် သီးခြားစမ်းသပ်ပါဝါ လိုအပ်သောအခါတွင် တပ်ဆင်ထားသော ချိန်ညှိနိုင်သော DC အရန်ပါဝါထောက်ပံ့မှုကို အသက်သွင်းပါ။

စမ်းသပ်မှုများအားလုံးကို ပြီးသောအခါ၊ ကြိုတင်သတ်မှတ်ကာကွယ်မှုဆက်တင်များဖြင့် တိုင်းတာထားသော လုပ်ဆောင်ချက်တန်ဖိုးများနှင့် အချိန်ကိုက်ဒေတာကို နှိုင်းယှဉ်ပါ။ အတွင်းပိုင်းပြုပြင်ထိန်းသိမ်းမှုနှင့် ကော်မရှင်အဖွဲ့ဝင်စီမံခန့်ခွဲမှုစည်းမျဉ်းများအတိုင်း စစ်ဆေးမှုမှတ်တမ်းများကို သိမ်းဆည်းပါ။

အဓိကအင်္ဂါရပ်များ

1။ Standard 4-phase ဗို့အားနှင့် 3-phase သီးခြားလွတ်လပ်သောလက်ရှိအထွက်လမ်းကြောင်းများ

2.Single-channel AC လက်ရှိအထွက် 40A အထိ

3. အပြိုင်လက်ရှိချန်နယ်သုံးခုသည် အချိန်တိုအတွင်း အမြင့်ဆုံး 120A အထွက်အား ပံ့ပိုးပေးသည်။

4.AC အဆင့်ဗို့အားအထွက်အကွာအဝေး- 0~120V

5.AC လိုင်းဗို့အား အထွက်အကွာအဝေး- 0~240V

6။ ထပ်ဆင့်ကာကွယ်ရေးစမ်းသပ်မှုအခြေအနေအားလုံးအတွက် Built-in DC လက်ရှိအထွက်

7. Secondary circuit state simulation အတွက် Built-in DC ဗို့အားအထွက်

8. လွတ်လပ်သောချိန်ညှိနိုင်သော DC အရန်ပါဝါထောက်ပံ့မှုအထွက်

9．Relay လုပ်ဆောင်ချက် အချိန်အပိုင်းအခြား- 0.1ms ~ 9999s

10။အချိန်နှင့်တစ်ပြေးညီ ထပ်လောင်းဆက်သွယ်မှုအခြေအနေကို စောင့်ကြည့်ရန်အတွက် အဝင်လမ်းကြောင်းများကို ပြောင်းပါ။

11။ circuit breakers များနှင့် ပြင်ပအဆက်အသွယ်အချက်ပြမှုများကို အတုယူရန် အထွက်လမ်းကြောင်းများကို ပြောင်းပါ။

12. အကာအကွယ်ကိရိယာများ၏ ဟာမိုနီတုံ့ပြန်မှုလက္ခဏာများကို စမ်းသပ်ရန်အတွက် Harmonic signal output

13. ကြိမ်နှုန်း relay စစ်ဆေးခြင်းအတွက် ပြောင်းလဲနိုင်သော ကြိမ်နှုန်းအချက်ပြအထွက်

14. စမ်းသပ်မှုဘောင်များနှင့် ရလဒ်အားလုံးကို ရှင်းလင်းစွာပြသရန် Onboard display screen

15．စက်မှုကွန်ပြူတာထိန်းချုပ်မှုသည် အပြည့်အဝအော့ဖ်လိုင်းလွတ်လပ်သောလုပ်ဆောင်ချက်ကို ဖွင့်ပေးသည်။

16.ဒေတာဖတ်ရှုခြင်းနှင့် ဆော့ဖ်ဝဲလ်ချိတ်ဆက်မှုကို ပံ့ပိုးပေးရန်အတွက် USB အပေါက်ကို သီးသန့်ထားပါ။

17. စက်ပစ္စည်းများ ပျက်စီးခြင်းမှ ကာကွယ်ရန် ပုံမှန်မဟုတ်သော အလုပ်အခြေအနေအောက်တွင် အလိုအလျောက် အထွက်ပေါက် အပြန်အလှန် သော့ခတ်ခြင်း။

18. ပေါင်းစပ်အမှားအယွင်းကို ကိုယ်တိုင်စစ်ဆေးခြင်းနှင့် အလွှာပေါင်းစုံ ဟာ့ဒ်ဝဲကာကွယ်ရေးလုပ်ဆောင်ချက်များ

19။ မိုက်ခရိုပရိုဆက်ဆာ အကာအကွယ်၊ တည်ငြိမ်သော ထပ်လောင်းများနှင့် လျှပ်စစ်သံလိုက်ဓာတ်ပြန်တမ်းများကို ချိန်ညှိခြင်းနှင့် လိုက်ဖက်သည်။

20. ကွင်းဆင်းစစ်ဆေးခြင်း၊ နေ့စဥ်ထိန်းသိမ်းခြင်းနှင့် ဓာတ်ခွဲစမ်းသပ်ခြင်းအတွက် All-in-one ကိရိယာ

လျှောက်လွှာအခြေအနေများ

1. Power Grid လည်ပတ်မှုနှင့် ထိန်းသိမ်းမှုအဖွဲ့များ

ဓာတ်အားခွဲရုံအသစ်များအတွက် ကော်မရှင်ဖွဲ့ခြင်း၊ အချိန်အပိုင်းအခြားအလိုက် အကာအကွယ် ချိန်ညှိခြင်း၊ အလယ်တန်းပတ်လမ်းစစ်ဆေးခြင်း၊ ခရီးပတ်လမ်းစစ်ဆေးခြင်းနှင့် အပြည့်အဝကာကွယ်မှုအစီအစဥ် ထိန်းသိမ်းခြင်းတို့ကို ဆောင်ရွက်ပါ။

2. Transformer ထုတ်လုပ်သူများ

အကာအကွယ်ပုံးများကို စက်ရုံစစ်ဆေးခြင်း၊ ကွဲပြားသော ထပ်လောင်းအတည်ပြုခြင်း၊ အပူချိန်ကာကွယ်မှုကြားခံစစ်ဆေးခြင်း နှင့် အကာအကွယ်အကန့်များအတွက် စက်ရုံလက်ခံမှုစမ်းသပ်မှုများကို လုပ်ဆောင်ပါ။

3. ဓာတ်အားပေးစက်ရုံများ

မီးစက်ကာကွယ်ရေး၊ ပင်မထရန်စဖော်မာကာကွယ်ရေး၊ မော်တာကာကွယ်မှု၊ အရန်ပါဝါစနစ်နှင့် ယူနစ်စတင်လုပ်ဆောင်ချိန်နှင့် ပြတ်တောက်မှုပြုပြင်ထိန်းသိမ်းမှုအတွင်း ပြီးပြည့်စုံသော ချိန်ညှိမှု။

4. မီးရထားစက်မှုလုပ်ငန်း

မီးရထားဆွဲအားခွဲရုံများနှင့် ဖြန့်ဖြူးရေးကွန်ရက်များတွင် ထပ်ဆင့်ကာကွယ်ရေးကိရိယာများ တပ်ဆင်ထားသည်။ စက်ပစ္စည်းများသည် ပုံမှန် relay ပြုပြင်ထိန်းသိမ်းမှု၊ feeder ကာကွယ်ရေးစစ်ဆေးခြင်း နှင့် circuit breaker trip logic review ကို ကိုင်တွယ်ပါသည်။

5. ကြီးမားသောစက်မှုလုပ်ငန်းများ

သံမဏိ၊ သတ္တုတွင်း၊ ရေနံဓာတုနှင့် ထုတ်လုပ်သည့် စက်ရုံများသည် ၎င်းအား အလတ်စား ဗို့အား ထပ်ဆင့်ခံ ပုံမှန် ထိန်းသိမ်းမှု၊ မော်တာ ကာကွယ်ရေး စမ်းသပ်ခြင်းနှင့် စက်ရုံခွဲရုံ ကာကွယ်ရေးပတ်လမ်း စစ်ဆေးခြင်းအတွက် ၎င်းကို အသုံးပြုသည်။

6. တက္ကသိုလ်များနှင့် အသက်မွေးဝမ်းကျောင်း သင်တန်းကျောင်းများ

ထပ်ဆင့်ကာကွယ်ရေး သီအိုရီများ၊ ဆင့်ပွားဆေးထိုးခြင်းဆိုင်ရာ လုပ်ဆောင်ချက်များ၊ အမှားအယွင်းအခြေအနေ သရုပ်ဖော်ခြင်းနှင့် အကာအကွယ်ပေါင်းစပ်ခြင်း လက်တွေ့လေ့ကျင့်မှုအတွက် စက်ကို အသုံးပြုပါ။

7. Third-Party Testing Laboratories

ပြီးပြည့်စုံသော relay calibration၊ ကာကွယ်ရေးပစ္စည်းကိရိယာများ၏စွမ်းဆောင်ရည်စစ်ဆေးခြင်း၊ အဝင်လက်ခံမှုစစ်ဆေးခြင်းနှင့် ပြင်ပတာဝန်ပေးခြင်းဝန်ဆောင်မှုပေးခြင်း။

8. Cable Maintenance Crews များ

ကေဘယ်လ်ကို အစားထိုးခြင်း သို့မဟုတ် ပြုပြင်ပြီးနောက်၊ feeder အကာအကွယ်၊ မြေကြီးချို့ယွင်းမှု ကာကွယ်ရေး၊ ယုတ္တိဗေဒကို ပြန်လည်ရယူခြင်းနှင့် လိုက်ဖက်သော အလယ်တန်း ထိန်းချုပ်ပတ်လမ်းများကို စစ်ဆေးပါ။

ရနိုင်သော စမ်းသပ်ပစ္စည်းများ

1. မိုက်ခရိုပရိုဆက်ဆာ-အခြေခံကာကွယ်သည့်ကိရိယာများ၏ အလုံးစုံစွမ်းဆောင်ရည်စစ်ဆေးခြင်း။

2. အီလက်ထရွန်းနစ် relay များကို ချိန်ညှိခြင်းနှင့် စစ်ဆေးခြင်း

3. static relays များ၏စွမ်းဆောင်ရည်ကိုစမ်းသပ်ခြင်း။

4။ overcurrent relays အတွက် Pickup value နှင့် time-limit testing

5. မြေကြီးချို့ယွင်းမှု relays များကို အပြည့်အဝ စစ်ဆေးခြင်း။

6. undervoltage နှင့် overvoltage protection relay များကို ချိန်ညှိခြင်း။

7. ကြိမ်နှုန်း relay များ၏စွမ်းဆောင်ရည်စမ်းသပ်ခြင်း။

8. ဦးတည်ချက်ကာကွယ်မှုအတွက် Functional Simulation စမ်းသပ်ခြင်း။

9။ ကွဲပြားမှုကာကွယ်မှု၏ ပြီးပြည့်စုံသော ချိန်ညှိမှု

10. အကွာအဝေးကို ကာကွယ်ရန်အတွက် လုပ်ငန်းခွင်အခြေအနေတူခြင်း

11။ အလိုအလျောက်ပြန်ပိတ်သည့် စက်ပစ္စည်းများ၏ လုပ်ငန်းဆောင်တာ စစ်ဆေးခြင်း။

12.Circuit breaker trip circuit စစ်ဆေးမှု

13.ဆိုက်တွင် အလယ်တန်းပတ်လမ်း အပြည့်အ၀ ဆောင်ရွက်ပေးခြင်း။

14။ အကာအကွယ်အကန့်များအတွက် စက်ရုံလက်ခံစမ်းသပ်ခြင်း။

15. Relay လုပ်ဆောင်ချိန်ကို တိကျစွာ တိုင်းတာခြင်း။

လက်တွေ့အသုံးချမှုဖြစ်ရပ်မှန်

စက်မှုလုပ်ငန်းနယ်ပယ်- အလတ်စား ဗို့အားခွဲရုံ အဆင့်မြှင့်တင်ခြင်းနှင့် လုပ်ငန်းတာဝန်ပေးခြင်း

ပရောဂျက်စိန်ခေါ်မှု- ဆောက်လုပ်ရေးအဖွဲ့တစ်ဖွဲ့သည် ဓာတ်အားခွဲရုံ ပြုပြင်မွမ်းမံရေး ပရောဂျက်ကို တာဝန်ယူခဲ့သည်။ ၎င်း၏အတွင်းပိုင်းကာကွယ်မှုအကန့်များတွင် overcurrent၊ earth fault၊ undervoltage၊ reclosing နှင့် breaker trip logic function များပါရှိသည်။ ပရောဂျက်တွင် အဆင့်သုံးဆင့်လျှပ်စီးကြောင်း၊ လေးဆင့်ဗို့အားနှင့် အဆက်အသွယ်ပုံသဏ္ဍာန်နှင့် တိကျမှုမြင့်မားသောအချိန်ကိုက်ခြင်းကို ပံ့ပိုးပေးနိုင်သည့် စက်တစ်ခုတည်း လိုအပ်သည်။ ဤနေရာတွင် Three-Phase Relay Protection Tester သည် all-in-one စမ်းသပ်မှုစွမ်းရည်ကို ထုတ်ပေးပါသည်။

ပြီးပြည့်စုံသော စမ်းသပ်စီးဆင်းမှု- နည်းပညာရှင်များသည် စက်အား ထပ်ဆင့်ပို့သည့် သွင်းသွင်းစက်များ၊ ဗို့အားသွင်းစက်များ၊ ခရီးအဆက်အသွယ်များနှင့် ပြင်ပယုတ္တိဆားကစ်များဆီသို့ စက်ကို ချိတ်ဆက်ထားသည်။ ၎င်းတို့သည် AC လက်ရှိ ထုတ်ယူခြင်းနှင့် ကျောင်းထွက်ခြင်းတန်ဖိုးများကို ဦးစွာစမ်းသပ်ခဲ့ပြီး၊ ထို့နောက် အတုယူထားသော အမှားအယွင်းများအောက်တွင် အကာအကွယ်လုပ်ဆောင်ချက်အချိန်ကို မှတ်တမ်းတင်ခဲ့သည်။ ဗို့အားလိုင်းများ အတုယူထားသော undervoltage နှင့် ဗို့အားပြန်လည်ရယူရေးပြည်နယ်များ၊ အထွက်အထွက်ကို ပြောင်းရန် အသွင်တူ ဘရိတ်ကာ အရန် အဆက်အသွယ် အခြေအနေ အပြောင်းအလဲများ၊

ပရောဂျက်ရလဒ်- relay ဆက်တင်တန်ဖိုးများအားလုံးသည် commissioning design scheme နှင့်ကိုက်ညီပါသည်။ ခရီးစဉ်အချိန်နှင့် လုပ်ဆောင်ချက်ဒေတာများကို လည်ပတ်မှုနှင့် ပြုပြင်ထိန်းသိမ်းမှုစာရွက်စာတမ်းများတွင် ထည့်သွင်းထားသည်။ အကာအကွယ်အကန့်များ တရားဝင်မလည်ပတ်မီ ဝိုင်ယာကြိုးများနှင့် ဆက်တင်သွေဖည်မှုများအားလုံးကို ပြုပြင်ခဲ့သည်။

အပလီကေးရှင်း၏ အားသာချက်များ- စံချိန်စံညွှန်းမီ သာမည သရုပ်ပြမှုများကို စက်တစ်ခုတည်းမှ ထုတ်ပေးပြီး စာရွက်စာတမ်းအတွက် ခြေရာခံနိုင်သော အချိန်ကိုက်ဒေတာဖြင့် ထုတ်ပေးပါသည်။ သီးခြားလက်ရှိရင်းမြစ်များ၊ လျှပ်စီးကြောင်းရင်းမြစ်များ၊ အချိန်တိုင်းကိရိယာများ သို့မဟုတ် အဆက်အသွယ် simulator များမလိုအပ်ဘဲ၊ ဆိုက်ပေါ်ရှိ တူးလ်ပမာဏများကို သိသိသာသာ ဖြတ်တောက်လိုက်ပါ။ အင်ဂျင်နီယာကုမ္ပဏီများအတွက် အလုံးစုံဝယ်ယူမှုကုန်ကျစရိတ်ကို လျှော့ချပါ။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

1၊ Three-Phase Relay Protection Tester ကို ဘာအတွက် အသုံးပြုတာလဲ။

အကာအကွယ် relay များ၊ မိုက်ခရိုပရိုဆက်ဆာ အကာအကွယ် ကိရိယာများ၊ ခရီးပတ်လမ်းများ၊ ပြန်ထုတ်သည့် ကိရိယာများနှင့် အကာအကွယ် panels များ၏ ဆင့်ပွားဆေးထိုးခြင်းအတွက် အသုံးပြုသည်။

2၊ VS-JB900 သည် ဗို့အားနှင့် လက်ရှိအထွက်နှုန်းမည်မျှပေးသနည်း။

၎င်းသည် standard 4-phase voltage နှင့် 3-phase current output ကို ထောက်ပံ့ပေးသည်။

3၊ အများဆုံး AC လက်ရှိ output ကဘာလဲ။

အဆင့်တစ်ခုစီသည် 0 to 40 A RMS ထုတ်ပေးနိုင်သည်။ လက်ရှိချန်နယ်သုံးခုကို အပြိုင်ချိတ်ဆက်သောအခါ၊ အထွက်သည် အချိန်တိုစမ်းသပ်ရန်အတွက် 0 မှ 120 A RMS သို့ ရောက်ရှိနိုင်သည်။

4၊ AC ဗို့အားအထွက်အကွာအဝေးကဘာလဲ။

အဆင့်ဗို့အားအထွက်အကွာအဝေးသည် 0 မှ 120 V RMS ဖြစ်ပြီး လိုင်းဗို့အားအထွက်အကွာအဝေးမှာ 0 မှ 240 V RMS ဖြစ်သည်။

5၊ စမ်းသပ်သူသည် relay လုပ်ဆောင်ချိန်ကို တိုင်းတာနိုင်ပါသလား။

ဟုတ်ကဲ့။ အချိန်တိုင်းတာမှုအပိုင်းသည် 0.1 ms မှ 9999 s၊ 0.1 ms တိကျသည်။

6၊ Three-Phase Relay Protection Tester သည် DC အထွက်ကို ပံ့ပိုးပေးပါသလား။

ဟုတ်ကဲ့။ ၎င်းသည် DC လက်ရှိအထွက်၊ DC ဗို့အားအထွက်နှင့် Relay နှင့် Secondary circuit စမ်းသပ်ခြင်းအတွက် သီးခြား DC အရန်ပါဝါအထွက်ကို ပံ့ပိုးပေးသည်။

7၊ မည်သည့် relay အမျိုးအစားများကို စမ်းသပ်နိုင်သနည်း။

tester ကို overcurrent၊ earth fault, voltage, frequency, differential, distance, directional, reclosing, and other protection devices အတွက် သုံးနိုင်သည်။

၈။ မည်သည့်စံနှုန်းများနှင့် သက်ဆိုင်သနည်း။

ဤထပ်ဆင့်ကာကွယ်ရေးစမ်းသပ်ကိရိယာအမျိုးအစားအတွက် အကိုးအကားစံနှုန်းများတွင် GB/T 7261-2008 နှင့် DL/T 624-2010 ပါဝင်သည်။ အသုံးပြုသူများသည် ဒေသတွင်း relay ကာကွယ်မှု စမ်းသပ်ခြင်း လုပ်ထုံးလုပ်နည်းများကိုလည်း လိုက်နာသင့်သည်။
