Ultra Low Frequency High Voltage Generator

တရုတ်နိုင်ငံရှိ ပရော်ဖက်ရှင်နယ် ထုတ်လုပ်သူအနေဖြင့် Weishine သည် သင့်အား အရည်အသွေးမြင့် Ultra Low Frequency High Voltage Generator ကို ပေးဆောင်လိုသည်မှာ သမားရိုးကျ ပါဝါကြိမ်နှုန်း စမ်းသပ်ကိရိယာများ အလွန်အကျွံ စွမ်းဆောင်ရည် လိုအပ်သည့် လျှပ်စစ်ဆိုင်ရာ လျှပ်ကာပစ္စည်းများ စမ်းသပ်ခြင်းကို ခံနိုင်ရည်ရှိသော AC အတွက် ဒီဇိုင်းထုတ်ထားသည်။ ကြိုတင်ကာကွယ်သောလျှပ်ကာစမ်းသပ်ခြင်းတွင်၊ ဗို့အားမြင့်စမ်းသပ်ခြင်းခံနိုင်ရည်သည် စက်ပစ္စည်းလျှပ်ကာသည် သတ်မှတ်ထားသောစမ်းသပ်ဗို့အားကို ဘေးကင်းစွာ ခံနိုင်ရည်ရှိမရှိစစ်ဆေးရန် အရေးကြီးဆုံးနည်းလမ်းတစ်ခုဖြစ်သည်။ XLPE ပါဝါကြိုးများ၊ ပါဝါကြိုးများ၊ ဂျင်နရေတာကြီးများနှင့် မော်တာများကဲ့သို့သော ကြီးမားသောစွမ်းရည်စမ်းသပ်ပစ္စည်းများအတွက်၊ 50 Hz AC စမ်းသပ်မှုကိုခံနိုင်ရည်ရှိရန်အတွက် မကြာခဏဆိုသလို ကြီးမားသောစမ်းသပ်မှုထရန်စဖော်မာ သို့မဟုတ် ပဲ့တင်ထပ်သောစမ်းသပ်မှုအစုံလိုအပ်ပါသည်။ 0.1 Hz အလွန်နိမ့်သော ကြိမ်နှုန်းစမ်းသပ်မှုစနစ်သည် လိုအပ်သော စမ်းသပ်မှုပါဝါစွမ်းရည်ကို လျှော့ချပေးပြီး ကွင်းဆင်းစစ်ဆေးမှုကို ပိုမိုလက်တွေ့ကျစေသည်။

စမ်းသပ်မှုယူနစ်သည် ထိန်းချုပ်ထားသော အလွန်နိမ့်သောကြိမ်နှုန်း AC မြင့်မားသောဗို့အားကို ထုတ်ပေးသည်။ ရရှိနိုင်သော အထွက်ကြိမ်နှုန်းများမှာ 0.1 Hz၊ 0.05 Hz၊ 0.02 Hz နှင့် 0.01 Hz တို့ဖြစ်သည်။ ကြိမ်နှုန်းနိမ့်သည် ကိရိယာအား စမ်းသပ်ကိရိယာအရွယ်အစားနှင့် ပါဝါလိုအပ်ချက်ကို ထိန်းထားနိုင်ချိန်တွင် ပိုမိုကြီးမားသော capacitive loads များကို စမ်းသပ်နိုင်စေပါသည်။ လက်စွဲစာအုပ်အရ၊ စနစ်သည် ပါဝါကြိုးများ၊ capacitors၊ အလတ်စားနှင့် အကြီးစား ဂျင်နရေတာများနှင့် မော်တာများအပါအဝင် ကြီးမားသော ညီမျှသော capacitance ရှိသော လျှပ်စစ်ပစ္စည်းများအတွက် အထူးသင့်လျော်ပါသည်။

ထုတ်ကုန်အစိတ်အပိုင်းများ

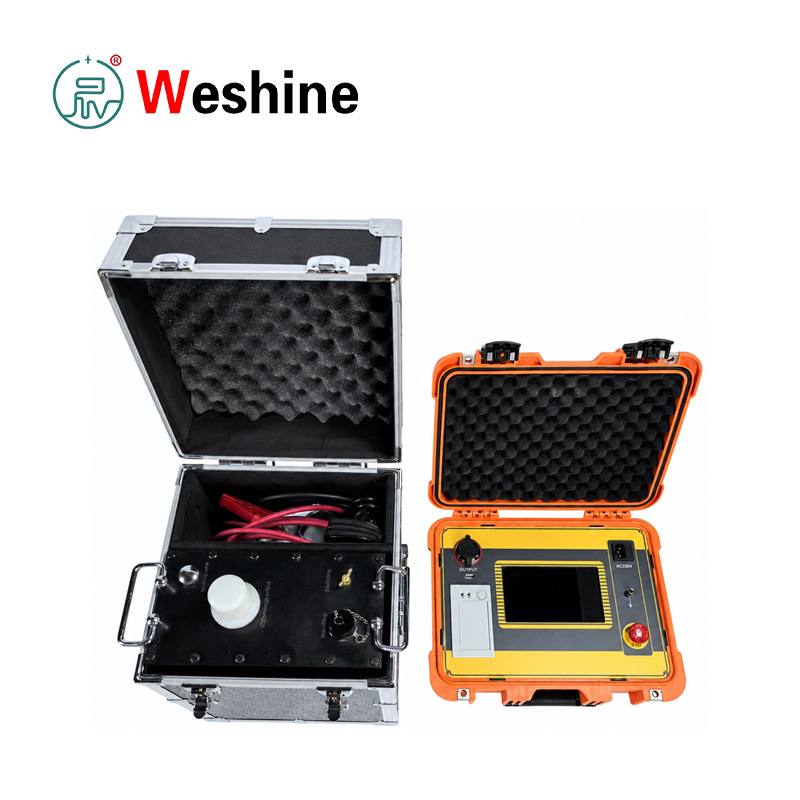

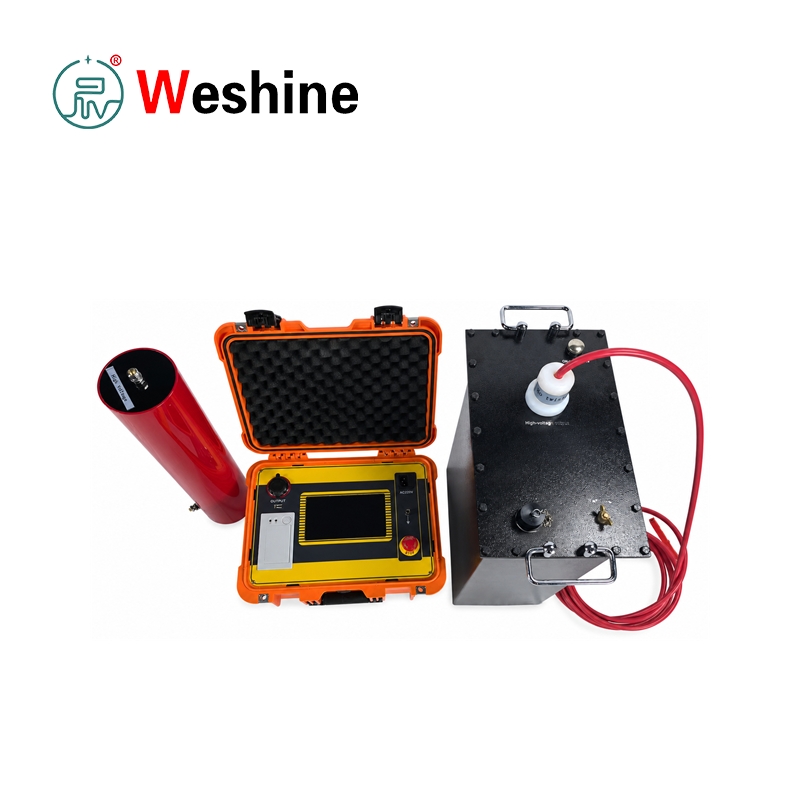

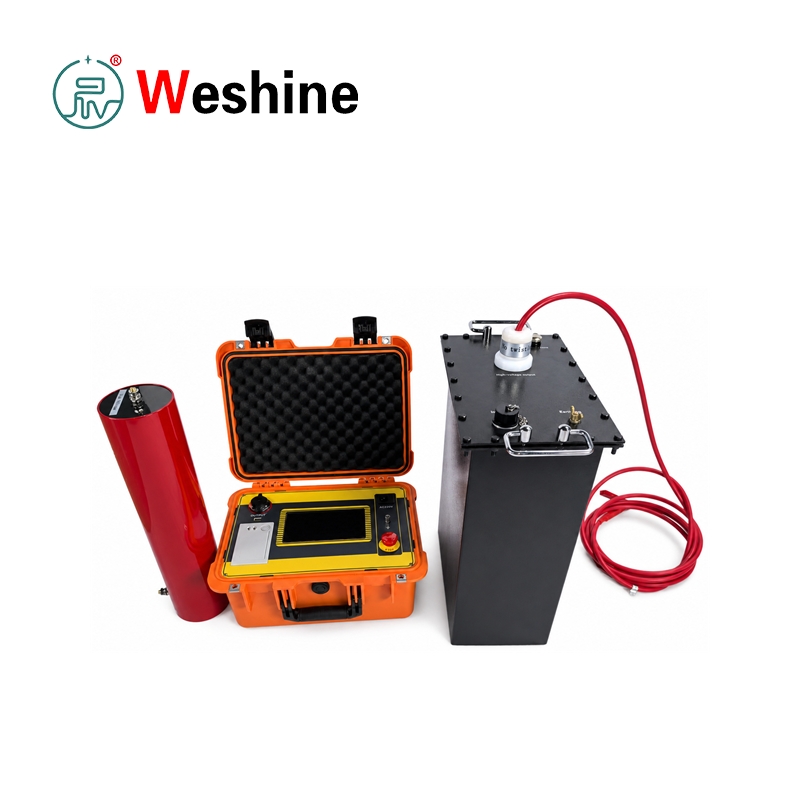

စနစ်တွင် အဓိက အစိတ်အပိုင်း နှစ်ခု ပါဝင်သည်- ထိန်းချုပ်ကိရိယာ နှင့် ဗို့အားမြင့် မြှင့်တင်ပေးသည်။

ထိန်းချုပ်ကိရိယာတွင် 7 လက်မအရွယ် capacitive ထိတွေ့မျက်နှာပြင်၊ ပါဝါခလုတ်၊ AC 220 V ထည့်သွင်းမှု၊ မြေစိုက်ဂိတ်၊ USB ဆက်သွယ်ရေးပေါက်၊ ပရင်တာနှင့် အရေးပေါ်ရပ်တန့်ခလုတ်တို့ ပါဝင်သည်။

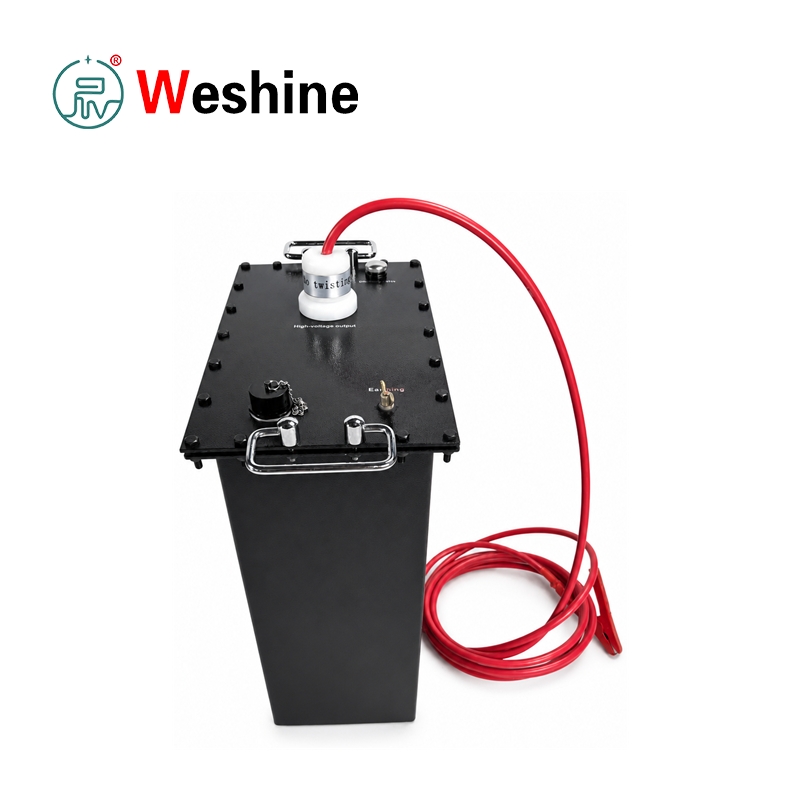

booster သည် ဗို့အားမြင့် output ကိုထုတ်ပေးပြီး ထောက်ပံ့ပေးထားသော low-voltage control cable မှတဆင့် controller သို့ ချိတ်ဆက်ထားသည်။ ပံ့ပိုးပေးထားသော ဗို့အားမြင့်ကေဘယ်လ်နှင့် မြေစိုက်ဆက်စပ်ပစ္စည်းများကို အသုံးပြု၍ ဗို့အားမြင့်အထွက်အား စမ်းသပ်သည့်အရာနှင့် ချိတ်ဆက်ထားသည်။

လုပ်ဆောင်ချက်သည် အလိုအလျောက်ဖြစ်သည်။

ဝိုင်ယာကြိုးဖြတ်ပြီးနောက်၊ အသုံးပြုသူသည် အထွက်ကြိမ်နှုန်း၊ စမ်းသပ်မှုကြာချိန်၊ စမ်းဗို့အား၊ ဗို့အားမြင့်မားသော ဘေးထွက်လျှပ်စီးကြောင်းကန့်သတ်ချက်နှင့် ထိတွေ့မျက်နှာပြင်တွင် လျှပ်စီးကြောင်းကန့်သတ်ချက်တို့ကို သတ်မှတ်ပေးသည်။ စမ်းသပ်မှုစတင်သောအခါ၊ တူရိယာသည် ဝန်ကို ကိုယ်တိုင်စစ်ဆေးခြင်း၊ အလိုအလျောက် ဗို့အားတက်လာခြင်း၊ အဆက်မပြတ် ပမာဏအထွက်၊ အချိန်ကိုက်၊ ပုံမှန်ပိတ်ခြင်းနှင့် အလိုအလျောက် စွန့်ထုတ်ခြင်းတို့ကို လုပ်ဆောင်သည်။ ကိရိယာသည် timer ဖြင့် သို့မဟုတ် manual stop ဖြင့် ရပ်နိုင်သည်။ ၎င်းသည် overvoltage နှင့် overcurrent protection မှတဆင့် ပုံမှန်မဟုတ်သော shutdown protection ကိုပေးပါသည်။

ဤ Ultra Low Frequency High Voltage Generator သည် ဗို့အားမြင့် နှင့် ဗို့အားနိမ့်-အပိတ်-ကွင်းဆက် အနုတ်လက္ခဏာတုံ့ပြန်ချက် ထိန်းချုပ်မှုကို လက်ခံပါသည်။ လက်စွဲစာအုပ်တွင် output သည် capacitive rise effect ကိုမထုတ်ပေးကြောင်းဖော်ပြထားသည်။ ကာကွယ်မှုလုပ်ဆောင်ချက်အများအပြားတွင် ဗို့အားပိုကာကွယ်မှု၊ ဗို့အားမြင့်ဘေးထွက် လျှပ်စီးကြောင်းအား အကာအကွယ်နှင့် ဗို့အားနိမ့်ဘေးထွက်လျှပ်စီးကြောင်း ကာကွယ်ရေးတို့ ပါဝင်သည်၊ ကာကွယ်မှုလုပ်ဆောင်ချိန်သည် 10 ms ထက်မပိုပါ။ controller နှင့် high-voltage generator ကို low-voltage control ဖြင့် ချိတ်ဆက်ထားပြီး၊ optical control ကို ပိုမိုလုံခြုံသော လုပ်ဆောင်ချက်အတွက် အသုံးပြုပါသည်။ တာရှည်ခံသော ဟာ့ဒ်ဝဲဒီဇိုင်း၊ ရေရှည်ပရောဂျက်အသုံးပြုမှုနှင့် ထပ်ခါတလဲလဲ စမ်းသပ်ခြင်းအတွက် တာရှည်ဝန်ဆောင်မှုသက်တမ်း။

စမ်းသပ်မှုရလဒ်များကို စမ်းသပ်အစီရင်ခံစာအဖြစ် တိုက်ရိုက်ပုံနှိပ်နိုင်သည်။ ပုံမှန်အချိန်တိုင်းကိရိယာရပ်တန့်ခြင်း၊ လူကိုယ်တိုင်ရပ်တန့်ခြင်း၊ ဗို့အားလွန်ကဲခြင်းကာကွယ်မှုရပ်တန့်ခြင်း သို့မဟုတ် လျှပ်စီးကြောင်းလွန်ကဲခြင်းကာကွယ်မှုရပ်တန့်ပြီးနောက် သမိုင်းဆိုင်ရာဒေတာကို အလိုအလျောက်သိမ်းဆည်းပါသည်။ တူရိယာသည် တိုင်းတာမှုမှတ်တမ်း ၆၄ ခုအထိ သိမ်းဆည်းနိုင်သည်။ သိုလှောင်မှု ကန့်သတ်ချက်ကို ကျော်လွန်သွားသောအခါ မှတ်တမ်းဟောင်းများကို အလိုအလျောက် ဖျက်ပစ်ပါသည်။ စနစ်သည် ရက်စွဲနှင့် အချိန်ဆက်တင်၊ တရုတ်နှင့် အင်္ဂလိပ် ကြားခံခလုတ်ကို ပံ့ပိုးပေးသည်၊ အလိုအလျောက် သိုလှောင်မှု၊ အလိုအလျောက် ပုံနှိပ်ခြင်းနှင့် USB ဆက်သွယ်ရေးကို အထက်ပိုင်း စီမံခန့်ခွဲမှု ဆော့ဖ်ဝဲဖြင့် ပံ့ပိုးပေးသည်။

စမ်းသပ်ကိရိယာသည် DL/T 849.4-2004၊ အလွန်နိမ့်သော ကြိမ်နှုန်းမြင့် ဗို့အားဂျင်နရေတာများအတွက် အထွေထွေနည်းပညာဆိုင်ရာ အခြေအနေများနှင့် ကိုက်ညီပါသည်။ လက်စွဲစာအုပ်တွင် 35 kV နှင့် XLPE လျှပ်ကာပါဝါကြိုးများအောက်ရှိ 0.1 Hz VLF စမ်းသပ်နည်းလမ်းကိုလည်း ကိုးကားပါသည်။ နယ်ပယ်အသုံးပြုမှုတွင်၊ စမ်းသပ်သည့်အရာဝတ္ထု၏စွမ်းရည်သည် ရွေးချယ်ထားသည့်တူရိယာဖွဲ့စည်းမှုပုံစံ၏ အဆင့်သတ်မှတ်ထားသော capacitive ဝန်ထက် မကျော်လွန်ရပါ။ စမ်းသပ်သောအရာဝတ္တု၏စွမ်းရည်သည် 0.05 μF ထက်နိမ့်ပါက၊ ပုံမှန်အထွက်ကိုပံ့ပိုးရန်အတွက် အရန် 0.05 μF ကာပတ်စီတာအား အပြိုင်ချိတ်ဆက်နိုင်သည်။

ထုတ်ကုန် ကန့်သတ်ချက်

ထုတ်ကုန်လမ်းညွှန်

VLF စမ်းသပ်ကိရိယာ၏ လုပ်ငန်းဆောင်ရွက်ချက်

အိတ်ဆောင် VLF စမ်းသပ်ကိရိယာသည် 50 Hz ပါဝါကြိမ်နှုန်းကို ခံနိုင်ရည်ရှိသော စမ်းသပ်မှုကို အလွန်နိမ့်သော ကြိမ်နှုန်း AC စမ်းသပ်မှုဖြင့် အစားထိုးခြင်းဖြင့် အလုပ်လုပ်သည်။

capacitive test objects အတွက်၊ current သည် frequency၊ capacitance နှင့် voltage တို့နှင့် အချိုးကျပါသည်။ ကြိမ်နှုန်းကို 0.1 Hz သို့မဟုတ် အောက်သို့ လျှော့ချခြင်းဖြင့်၊ AC insulation ၏ လက်တွေ့ကျသော ရည်ရွယ်ချက်ကို ခံနိုင်ရည်ရှိသော စမ်းသပ်မှုကို ဆက်လက်ထိန်းသိမ်းထားချိန်တွင် လိုအပ်သော စမ်းသပ်ပါဝါစွမ်းရည်ကို အလွန်လျှော့ချပေးပါသည်။

စမ်းသပ်ခြင်းမပြုမီ စက်ပစ္စည်းချိတ်ဆက်မှု

မစမ်းသပ်မီ၊ ချိတ်ဆက်ပါ-

Manual ရှိ wiring diagram အတိုင်း။

grounding terminal ကို မြေကြီးနှင့် ချိတ်ဆက်ရပါမည်။ AC input ကို 220 V၊ 50 Hz ပါဝါအရင်းအမြစ်နှင့် ချိတ်ဆက်ထားသည်။

သယ်ဆောင်ရနိုင်သော ဂျင်နရေတာကို အသုံးပြုပါက၊ ဂျင်နရေတာ၏ အထွက်ဗို့အားနှင့် ကြိမ်နှုန်းသည် တည်ငြိမ်နေရပါမည်။

Parameter Setting နှင့် Test Preparation

ထိန်းချုပ်ကိရိယာကို ပါဝါဖွင့်ပြီး ကန့်သတ်ချက် ဆက်တင်မျက်နှာပြင်ကို ဝင်ပါ။

အောက်ပါဘောင်များကို သတ်မှတ်ပါ-

ရနိုင်သော ကြိမ်နှုန်းများ ပါဝင်သည်-

စမ်းသပ်မှုကြာချိန်ကို 0 မှ 99 မိနစ်အထိ သတ်မှတ်နိုင်သည်။

တူရိယာမှပြသထားသော ဗို့အားနှင့် လက်ရှိတန်ဖိုးများသည် အမြင့်ဆုံးတန်ဖိုးများဖြစ်သည်။

အလိုအလျောက်စမ်းသပ်မှုလုပ်ငန်းစဉ်

Start ကိုနှိပ်ပြီးနောက်၊ တူရိယာသည် မိမိကိုယ်ကို စစ်ဆေးခြင်း လုပ်ဆောင်သည်။

စမ်းသပ်ခြင်းလုပ်ငန်းစဉ်တွင်-

1. Load ကိုယ်တိုင်စစ်ဆေးပါ။
2. အလိုအလျောက်ဗို့အားမြင့်တက်
3. Constant-amplitude အထွက်
4. အချိန်ကို ခံနိုင်ရည်ရှိသည်။
5. အလိုအလျောက်ပိတ်ပြီး စွန့်ထုတ်ခြင်း။

မည်သည့်ဝန်ကိုမျှ မတွေ့ပါက၊ ထိန်းချုပ်ကိရိယာသည် ဝန်မတင်ရန် သတိပေးချက်ကို ပြသသည်။

သတ်မှတ်ဗို့အားသို့ရောက်ရှိပြီးနောက်၊ တူရိယာသည် အဆက်မပြတ် ပမာဏအထွက်ကို ထိန်းသိမ်းပြီး ခံနိုင်ရည်ရှိသော ချိန်ကိုက်မှု လုပ်ငန်းစဉ်ကို စတင်သည်။

သတ်မှတ်ချိန်သို့ရောက်သောအခါ၊ စနစ်သည် ဗို့အားမြင့်အထွက်ကို ရပ်တန့်စေပြီး စမ်းသပ်အရာဝတ္တုကို အလိုအလျောက် ထုတ်လွှတ်သည်။

ပိတ်ခြင်းမုဒ်များနှင့် ဒေတာစီမံခန့်ခွဲမှု

ကိရိယာသည် ပံ့ပိုးသည်-

ပုံမှန် Shutdown

ပုံမှန်မဟုတ်သောပိတ်ခြင်း။

ပိတ်ခြင်းမုဒ်တစ်ခုစီတွင်၊ စမ်းသပ်မှုဒေတာကို သမိုင်းဒေတာအဖြစ် သိမ်းဆည်းထားသည်။

အသုံးပြုသူများသည်-

Cable စမ်းသပ်ခြင်းလမ်းညွှန်

ကေဘယ်လ်စမ်းသပ်ခြင်းအတွက်

1. စမ်းသပ်ခြင်းမပြုမီ ကေဘယ်သို့ချိတ်ဆက်ထားသော လျှပ်စစ်ပစ္စည်းအားလုံးကို ဖြုတ်ပါ။
2. megohmmeter ဖြင့် insulation resistance ကို တိုင်းတာပါ။
3. လျှပ်ကာစစ်ဆေးခြင်းကိုလက်ခံနိုင်ပြီးနောက်မှသာ VLF ခံနိုင်ရည်စမ်းသပ်မှုကိုလုပ်ဆောင်ပါ။

လက်စွဲစာအုပ်က သတ်မှတ်သည်-

စမ်းသပ်ကာလ-

Synchronous Motor Testing Guide

synchronous motor testing အတွက်၊ manual သည် phase-by-phase testing ကို အကြံပြုပါသည်။

စမ်းသပ်နည်း-

စမ်းသပ်ချိန်သည် ယေဘူယျအားဖြင့် power-frequency ခံနိုင်ရည်အား စမ်းသပ်ခြင်းနှင့် တူညီသည်၊ အများအားဖြင့်-

စမ်းသပ်နေစဉ်၊ အော်ပရေတာများသည် အောက်ပါတို့ကို သတိပြုသင့်သည်။

စမ်းသပ်ပြီးနောက် Safety Discharge

ပိတ်ပြီးနောက်၊ မည်သည့်ကေဘယ်ကြိုးများကိုမဖယ်ရှားမီ စမ်းသပ်အရာဝတ္တုအား အပြည့်အ၀ ထုတ်ပစ်ရန် အထုတ်လွှတ်တံကို အသုံးပြုပါ။

ဤအဆင့်သည် အထူးသဖြင့် capacitive စက်ပစ္စည်းများအတွက် မရှိမဖြစ်လိုအပ်ပါသည်။

အင်္ဂါရပ်များ

1. 0.1 Hz အလွန်နိမ့်သော ကြိမ်နှုန်း AC သည် စမ်းသပ်မှုကို ခံနိုင်ရည်ရှိအောင် ပံ့ပိုးပေးသည်။

2. 0.05 Hz၊ 0.02 Hz နှင့် 0.01 Hz အထွက်ကြိမ်နှုန်းရွေးချယ်မှုကို ပံ့ပိုးပေးသည်။

3. အလိုအလျောက် ဗို့အားမြင့်တက်မှု၊ အဆက်မပြတ်-ကျယ်လောင်သော အထွက်နှုန်း၊ အချိန်ကိုက်၊ ပိတ်ရန်နှင့် စွန့်ထုတ်မှုကို ပံ့ပိုးပေးသည်။

4. ဗို့အားမြင့်အထွက်ကို အမြင့်ဆုံးတန်ဖိုးများအဖြစ် တိုင်းတာပြီး လက်ရှိစမ်းသပ်မှုကို ပြသသည်။

5. ဗို့အားမြင့်အထွက်အတွက် ဗို့အားလွန်ခြင်းကို အကာအကွယ်ပေးသည်။

6. ဗို့အားမြင့်ဘေးနှင့် ဗို့အားနိမ့်ခြမ်း overcurrent အကာအကွယ်ပေးသည်။

7. သတ်မှတ်ထားသော ဗို့အား သို့မဟုတ် လျှပ်စီးကြောင်းထက် ကျော်လွန်သောအခါ အထွက်အား အလိုအလျောက် ဖြတ်တောက်သည်။

8. ကာကွယ်မှုလုပ်ဆောင်ချိန် 10 ms ထက်မပိုပါ။

9။ 7 လက်မအရွယ် capacitive touch screen လုပ်ဆောင်ချက်ကို ပံ့ပိုးပေးသည်။

10။ထိတွေ့မျက်နှာပြင်ပေါ်တွင် စမ်းသပ်ဒေတာနှင့် အထွက်လှိုင်းပုံစံကို ပြသသည်။

11။ မှတ်တမ်း 64 အထိအတွက် အလိုအလျောက် သမိုင်းဆိုင်ရာ အချက်အလက် သိမ်းဆည်းမှု ပါဝင်သည်။

12။ စမ်းသပ်မှုအစီရင်ခံစာပုံနှိပ်ခြင်းအတွက် built-in ပရင်တာ ပေးသည်။

13. အထက်ပိုင်းစီမံခန့်ခွဲမှုဆော့ဖ်ဝဲဖြင့် USB ဆက်သွယ်ရေးကို ပံ့ပိုးပေးသည်။

14. တရုတ် နှင့် အင်္ဂလိပ် ကြားခံ ကူးပြောင်းခြင်း ပါ၀င်သည် ။

15။ အပိတ်-ဗို့အားမြင့်နှင့် ဗို့အားနိမ့် အနုတ်လက္ခဏာတုံ့ပြန်မှု ထိန်းချုပ်မှုပေးသည်။

16။ကြီးမားသောစွမ်းရည်စမ်းသပ်ပစ္စည်းများကို AC ဒဏ်ခံနိုင်စေရန် ပံ့ပိုးပေးသည်။

17. စမ်းသပ်ပြီးသည့်နောက်တွင် ဘေးကင်းစေရန်အတွက် discharge rod နှင့် grounding cable ပါဝင်သည်။

18။ ထိန်းချုပ်ကိရိယာပေါ်ရှိ အရေးပေါ်ရပ်တန့်ခလုတ်ကို ပေးသည်။

19။ အိမ်တွင်းနှင့် ပြင်ပလုပ်ဆောင်ချက်ကို ပံ့ပိုးပေးသည်။

20။သေးငယ်သောစွမ်းရည်စမ်းသပ်ပစ္စည်းများအတွက် လျော်ကြေးပေးသည့် ကာပတ်စီတာ ပါဝင်သည်။

လျှောက်လွှာအခြေအနေများ

ပါဝါအသုံးအဆောင်များ

ပါဝါအသုံးအဆောင်များသည် ကြိုတင်ကာကွယ်ထိန်းသိမ်းမှုနှင့် လက်ခံမှုစမ်းသပ်စဉ်အတွင်း အလတ်စားဗို့အားကြိုးများ၊ မော်တာကြီးများ၊ ဂျင်နရေတာများ၊ ကာပတ်စီတာများနှင့် အခြားကြီးမားသောလျှပ်စစ်ပစ္စည်းများကို စမ်းသပ်ခြင်းများကို ခံနိုင်ရည်ရှိရန်အတွက် VLF စမ်းသပ်ကိရိယာကို အသုံးပြုပါသည်။

Transformer ထုတ်လုပ်သူများ

Transformer နှင့် လျှပ်စစ်ပစ္စည်းထုတ်လုပ်သူသည် ကြီးမားသောစွမ်းရည်ရှိသော လျှပ်ကာစနစ်များ AC ခံနိုင်ရည်ရှိရန် လိုအပ်သည့် စမ်းသပ်ဧရိယာများတွင် သတ်မှတ်စမ်းသပ်မှုကို အသုံးပြုနိုင်သည်။

ဓာတ်အားပေးစက်ရုံများ

ဓာတ်အားပေးစက်ရုံများသည် ဂျင်နရေတာ stator အကွေ့အကောက်များ၊ မော်တာကြီးများ၊ ဘူတာရုံဝန်ဆောင်မှုကြိုးများနှင့် ဆက်နွယ်သော insulation စနစ်များကို စမ်းသပ်ခြင်း၊ ပြုပြင်မွမ်းမံခြင်းနှင့် ပုံမှန်ပြုပြင်ထိန်းသိမ်းခြင်းများကို ခံနိုင်ရည်ရှိရန်အတွက် ကိရိယာကို အသုံးပြုပါသည်။

မီးရထား

မီးရထား ပါဝါထောက်ပံ့ရေးစနစ်များသည် အလယ်အလတ်ဗို့အားကြိုးများနှင့် လှည့်ပတ်သည့်ကိရိယာများကို အသုံးပြုသည်။ သတ်မှတ်ချိန်အတွင်း ပြုပြင်ထိန်းသိမ်းမှု ပြတ်တောက်သွားချိန်တွင် စမ်းသပ်မှုယူနစ်သည် စမ်းသပ်မှုခံနိုင်ရည်အား ပံ့ပိုးပေးသည်။

စက်မှုစက်ရုံများ

သတ္တုတွင်း၊ ရေနံဓာတု၊ သံမဏိနှင့် ကုန်ထုတ်စက်ရုံများကဲ့သို့သော စက်မှုလုပ်ငန်းသုံး စက်ရုံများသည် ဓာတ်အားဖြန့်ဖြူးရေးစနစ်များတွင် စမ်းသပ်မှုကို ခံနိုင်ရည်ရှိသော ကေဘယ်လ်နှင့် မော်တာ insulation အတွက် တူရိယာကို အသုံးပြုနိုင်သည်။

တက္ကသိုလ်များ

တက္ကသိုလ်များနှင့် လေ့ကျင့်ရေးစင်တာများသည် VLF ခံနိုင်ရည်ရှိစမ်းသပ်မှုအခြေခံများ၊ capacitive လက်ရှိတွက်ချက်မှု၊ ကေဘယ်စမ်းသပ်မှုလုပ်ထုံးလုပ်နည်းများနှင့် ဗို့အားမြင့်ဘေးကင်းရေးအလေ့အကျင့်များကို သင်ကြားရန်အတွက် စနစ်ကို အသုံးပြုနိုင်သည်။

ဓာတ်ခွဲစမ်းသပ်ခြင်း။

ဗို့အားမြင့်ဓာတ်ခွဲခန်းများသည် AC capacitive test အရာဝတ္ထုများ၊ ကေဘယ်နမူနာများ၊ မော်တာများနှင့် ထိန်းချုပ်ထားသော အလွန်နိမ့်သောကြိမ်နှုန်းဗို့အားလိုအပ်သော လျှပ်ကာစနစ်များကို AC စမ်းသပ်မှုကိုခံနိုင်ရည်ရှိရန်အတွက် Ultra Low Frequency High Voltage Generator ပေါ်တွင် အားကိုးနိုင်ပါသည်။

ကေဘယ်ကြိုးထိန်းသိမ်းခြင်း။

ကေဘယ်ကြိုးထိန်းသိမ်းရေးအဖွဲ့များသည် XLPE ကေဘယ်ကြိုးလက်ခံမှုစမ်းသပ်မှုများ၊ ကြိုတင်ကာကွယ်မှုစမ်းသပ်မှုများ၊ ချွတ်ယွင်းမှုနောက်ဆက်တွဲစစ်ဆေးမှုများနှင့် တပ်ဆင်ခြင်း သို့မဟုတ် ပြုပြင်ပြီးနောက် အကာအကွယ်ပစ္စည်းများအတွက် စမ်းသပ်ကိရိယာကို အသုံးပြုသည်။

အသုံးချမှု

1.0.1 Hz VLF AC သည် စမ်းသပ်မှုကို ခံနိုင်ရည်ရှိသည်။

2.XLPE ပါဝါကြိုးသည် စမ်းသပ်ခြင်းခံနိုင်ရည်ရှိသည်။

3.35 kV နှင့် အောက်ကေဘယ်ကြိုး လျှပ်ကာများကို စမ်းသပ်ခြင်း။

4. ပါဝါ capacitor သည် စမ်းသပ်ခြင်းခံနိုင်ရည်ရှိသည်။

5. အလတ်စားနှင့် အကြီးစား ဂျင်နရေတာ insulation စမ်းသပ်ခြင်း။

6. မော်တာ stator အကွေ့အကောက်များသည် စမ်းသပ်ခြင်းကို ခံနိုင်ရည်ရှိသည်။

7. ကေဘယ်လ်လွှဲပြောင်းစမ်းသပ်ခြင်း။

8. ကေဘယ်ကြိုးကြိုတင်ပြုပြင်ထိန်းသိမ်းမှုစမ်းသပ်ခြင်း။

9။ ကြီးမားသော စွမ်းရည်ရှိသော ပစ္စည်းကိရိယာများ လျှပ်ကာဖြင့် စစ်ဆေးခြင်း။

10． Field AC သည် စမ်းသပ်မှု ပါဝါစွမ်းရည် လျှော့ချခြင်းဖြင့် စမ်းသပ်မှုကို ခံနိုင်ရည်ရှိသည်။

11။ အလိုအလျောက်အချိန်သတ်မှတ်ထားသော ဗို့အားမြင့်စမ်းသပ်ခြင်း။

12. Overvoltage နှင့် overcurrent ကို စမ်းသပ်ခြင်းခံနိုင်ရည်ရှိအောင် ကာကွယ်ထားသည်။

13. သမိုင်းစမ်းသပ်မှု မှတ်တမ်း သိုလှောင်မှု။

14. ပုံနှိပ်စမ်းသပ်မှုအစီရင်ခံစာထုတ်လုပ်ခြင်း။

15. စွမ်းအင်မထုတ်မီ လျှပ်ကာအခြေအနေ စစ်ဆေးခြင်း။

Customer Case

စက်မှုလုပ်ငန်း- ကေဘယ်ကြိုးထိန်းသိမ်းမှု ကန်ထရိုက်တာ။

ပြဿနာ- အသစ်တပ်ဆင်ထားသော အလယ်အလတ်ဗို့အား XLPE ကေဘယ်လ်တစ်ခုတွင် လက်ခံစမ်းသပ်မှုကို လုပ်ဆောင်ရန် ပြုပြင်ထိန်းသိမ်းမှု ကန်ထရိုက်တာတစ်ခု လိုအပ်သည်။ သမားရိုးကျ ပါဝါကြိမ်နှုန်း AC ခံနိုင်ရည်ရှိသော ကိရိယာများသည် သယ်ယူပို့ဆောင်ရန် ခက်ခဲပြီး ကေဘယ်ကြိုးစွမ်းရည်ကြောင့် ပါဝါစွမ်းရည် ပိုမိုလိုအပ်ပါသည်။ အဖွဲ့သည် ကွင်းဆက်ကြိုးစမ်းသပ်ရန်အတွက် သင့်လျော်သော အိတ်ဆောင် AC ခံနိုင်ရည်အား လိုအပ်ပါသည်။

စမ်းသပ်ခြင်းလုပ်ငန်းစဉ် : နည်းပညာရှင်များသည် ကေဘယ်နှင့် ချိတ်ဆက်ထားသော စက်ပစ္စည်းအားလုံးကို ဖြုတ်ပြီး အဆင့်တစ်ခုစီကို megohmmeter ဖြင့် ပထမဆုံး စစ်ဆေးပါသည်။ လက်ခံနိုင်သော insulation resistance ကိုအတည်ပြုပြီးနောက်၊ ၎င်းတို့သည် စမ်းသပ်ဝိုင်ယာကြိုးအရ controller၊ booster၊ high-voltage output cable၊ grounding cable နှင့် discharge rod တို့ကို ချိတ်ဆက်ထားပါသည်။ စမ်းသပ်ဗို့အားအား cable phase voltage အရ သတ်မှတ်ပြီး overcurrent value ကို cable capacitance၊ test frequency နှင့် voltage တို့မှ တွက်ချက်ထားပါသည်။ အဖွဲ့သည် 0.1 Hz အထွက်ကို ရွေးချယ်ပြီး၊ လိုအပ်သော စမ်းသပ်မှုကြာချိန်ကို သတ်မှတ်ကာ အလိုအလျောက် ဗို့အားတက်လာပါသည်။

ရလဒ် ： ကိရိယာသည် အလိုအလျောက် ဗို့အားမြင့်တက်မှု၊ အဆက်မပြတ် ပမာဏအထွက်၊ အချိန်ကိုက်၊ ပိတ်ခြင်းနှင့် စွန့်ထုတ်ခြင်းတို့ကို ပြီးမြောက်စေသည်။ ခံနိုင်ရည်ရှိနေစဉ်အတွင်း အပျက်အစီးများ၊ ပုံမှန်မဟုတ်သော အသံ၊ မီးခိုး၊ အနံ့၊ မတည်မငြိမ် ဗို့အား သို့မဟုတ် ပုံမှန်မဟုတ်သော လျှပ်စီးကြောင်းများကို သတိပြုမိခြင်းမရှိပါ။ စမ်းသပ်မှုဒေတာကို ပရောဂျက်မှတ်တမ်းအတွက် သိမ်းဆည်းပြီး ရိုက်နှိပ်ထားသည်။

အကျိုးကျေးဇူးများ : ကန်ထရိုက်တာသည် သေးငယ်ပြီး လက်တွေ့ကျသော ကွင်းဆင်းစနစ်ဖြင့် ကေဘယ် AC ခံနိုင်ရည်စမ်းသပ်မှုကို ပြီးမြောက်ခဲ့သည်။ အလိုအလျောက်ကာကွယ်မှု၊ အချိန်ကိုက်၊ စွန့်ထုတ်မှု၊ သိုလှောင်မှု၊ နှင့် ပုံနှိပ်စက်များသည် လူကိုယ်တိုင်လုပ်ဆောင်မှုကို လျှော့ချပေးပြီး ပိုမိုကောင်းမွန်သော စမ်းသပ်စာရွက်စာတမ်းများကို လျှော့ချပေးသည်။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Ultra-Low Frequency High Voltage Generator က ဘာအတွက်အသုံးပြုတာလဲ။ VLF AC သည် အထူးသဖြင့် ပါဝါကြိုးများ၊ ပါဝါကြိုးများ၊ ဂျင်နရေတာများနှင့် မော်တာများ၏ ကြီးမားသော စွမ်းရည်ရှိသော လျှပ်စစ်ပစ္စည်းများကို စမ်းသပ်ခြင်းကို ခံနိုင်ရည်ရှိစေရန်အတွက် အသုံးပြုသည်။

50 Hz AC ခံနိုင်ရည်ရှိသော စမ်းသပ်ခြင်းအစား 0.1 Hz VLF စမ်းသပ်ခြင်းကို အဘယ်ကြောင့် အသုံးပြုသနည်း။ ကြီးမားသော စွမ်းရည်စမ်းသပ်ပစ္စည်းများသည် 50 Hz တွင် မြင့်မားသော လျှပ်စီးကြောင်း လိုအပ်သည်။ စမ်းသပ်မှုကြိမ်နှုန်းကို 0.1 Hz သို့ လျှော့ချခြင်းသည် လိုအပ်သော စမ်းသပ်မှုစွမ်းရည်ကို လွန်စွာ လျော့နည်းစေပြီး အကွက် AC သည် စမ်းသပ်မှုကို ပိုမိုလက်တွေ့ကျစေသည်။

ဘယ် output frequencies တွေ ရနိုင်လဲ။ စမ်းသပ်မှုယူနစ်သည် 0.1 Hz၊ 0.05 Hz၊ 0.02 Hz နှင့် 0.01 Hz အထွက်ကြိမ်နှုန်းဆက်တင်များကို ပံ့ပိုးပေးသည်။

အများဆုံး capacitive load ကဘာလဲ။ အမြင့်ဆုံးဝန်သည် 0.1 Hz တွင် 0.5 μF၊ 0.05 Hz တွင် 1.1 μF၊ 0.02 Hz တွင် 2.2 μF နှင့် 0.01 Hz တွင် 5.5 μF ဖြစ်သည်။

ဘယ်လိုကာကွယ်မှုလုပ်ဆောင်ချက်တွေ ပါဝင်လဲ။ ကိရိယာတွင် ဗို့အားလွန်ခြင်းကို အကာအကွယ်ပေးခြင်း၊ ဗို့အားမြင့် ဘေးထွက်လျှပ်စီးကြောင်း ကာကွယ်ရေး၊ ဗို့အားနည်းသော ဘေးထွက်လျှပ်စီးကြောင်း ကာကွယ်ရေး၊ အရေးပေါ် ရပ်တန့်ခြင်းနှင့် စက်ပိတ်ပြီးနောက် အလိုအလျောက် လျှပ်စီးကြောင်းများ ပါဝင်သည်။

စစ်ဆေးမှုသည် ပုံနှိပ်စမ်းသပ်မှုအစီရင်ခံစာများကို သတ်မှတ်ပေးနိုင်ပါသလား။ ဟုတ်ကဲ့။ တပ်ဆင်ထားသည့်ပရင်တာသည် မျက်နှာပြင်ပေါ်တွင်ပြသထားသည့် လက်ရှိစမ်းသပ်မှုဒေတာနှင့် သမိုင်းအချက်အလက်ကို ပရင့်ထုတ်နိုင်သည်။

သမိုင်းမှတ်တမ်း မည်မျှ သိမ်းဆည်းနိုင်မည်နည်း။ အဆိုပါကိရိယာသည် သမိုင်းဝင်စမ်းသပ်မှုမှတ်တမ်း 64 ခုအထိ သိမ်းဆည်းထားနိုင်သည်။ နောက်ဆုံး 64 ထက် ဟောင်းသော မှတ်တမ်းများကို အလိုအလျောက် ဖျက်ပါသည်။

စမ်းသပ်ပြီးနောက် မည်သည့်ဘေးကင်းရေး ကြိုတင်ကာကွယ်မှုများ လိုအပ်သနည်း။ ပိတ်ပြီးနောက်၊ မည်သည့်ကေဘယ်ကြိုးများကိုမဖယ်ရှားမီ စမ်းသပ်အရာဝတ္တုအား အပြည့်အ၀ ထုတ်ပစ်ရန် အထုတ်လွှတ်တံကို အသုံးပြုပါ။ ဗို့အားမြင့်စမ်းသပ်ခြင်းအား ဗို့အားမြင့်ဘေးကင်းရေးလုပ်ထုံးလုပ်နည်းများအတိုင်း လေ့ကျင့်ထားသော ဝန်ထမ်းများကသာ လုပ်ဆောင်သင့်သည်။
