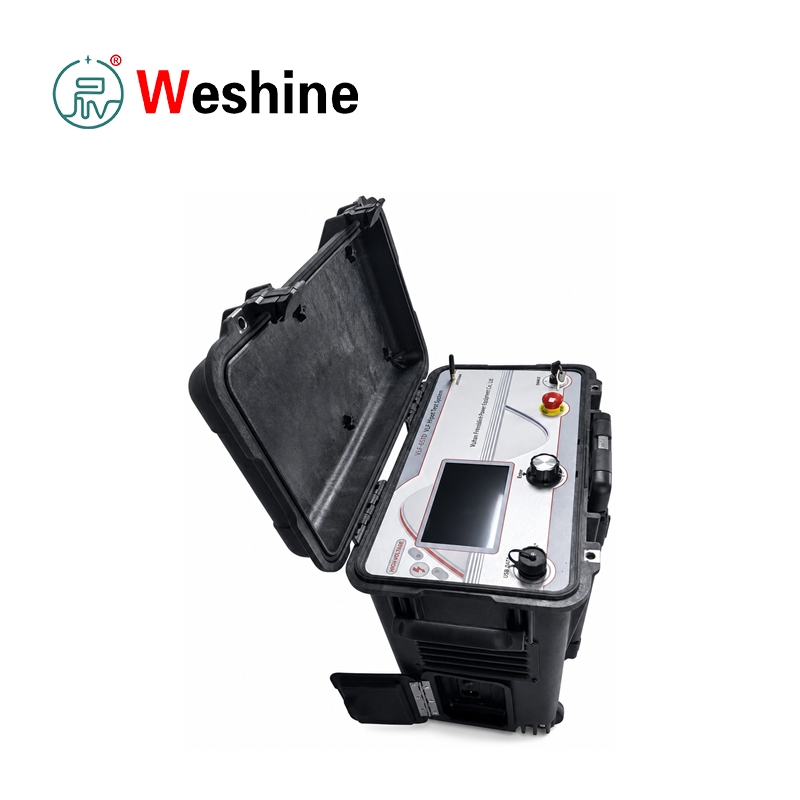

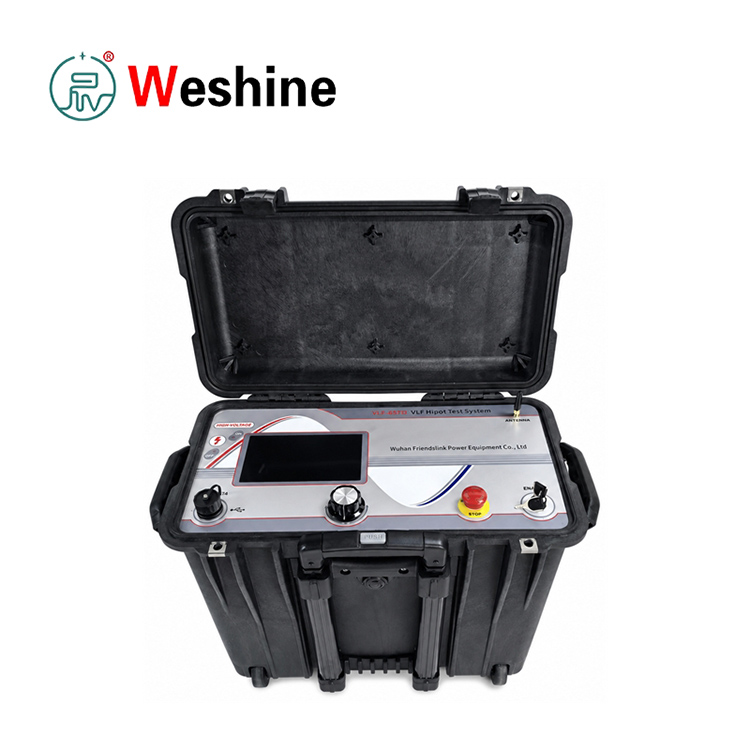

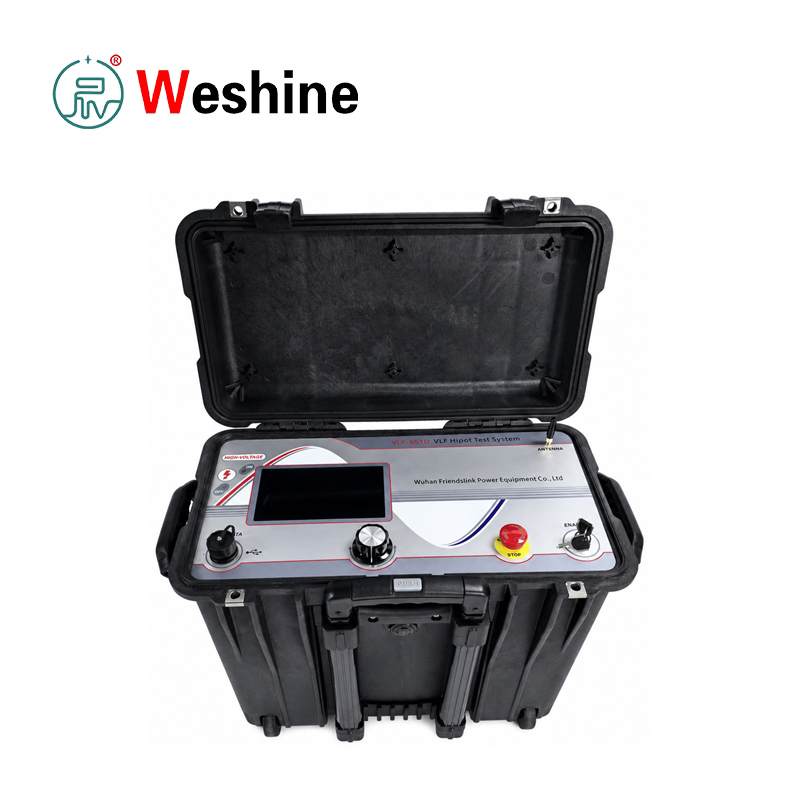

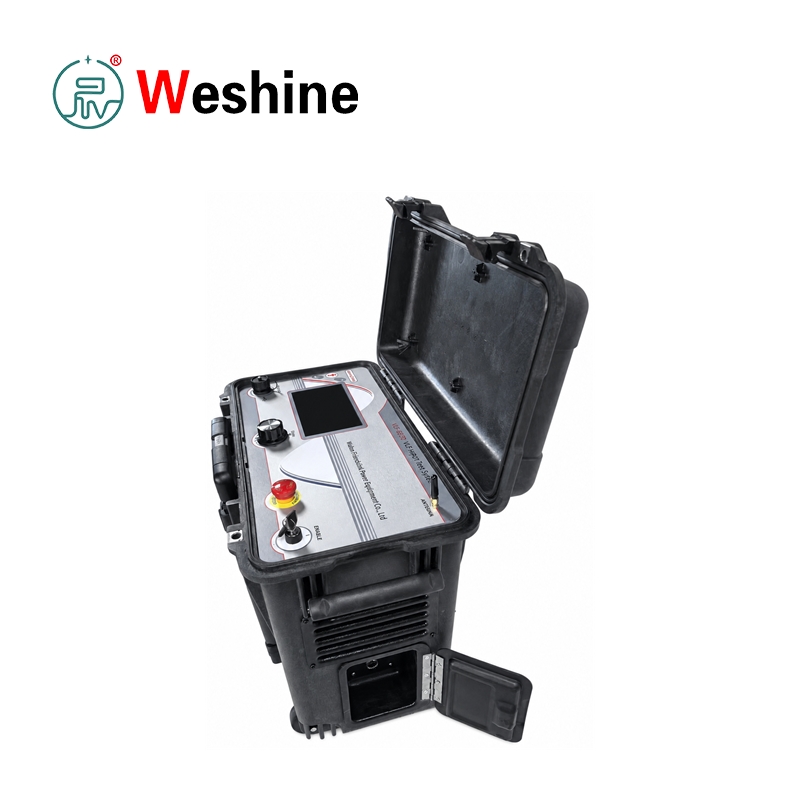

VLF Tan Delta Test စနစ်

တရုတ်နိုင်ငံရှိ ပရော်ဖက်ရှင်နယ် ထုတ်လုပ်သူ Weshine မှ ပေးဆောင်သော တာရှည်ခံ VLF Tan Delta Test System သည် insulation diagnosis နှင့် medium-voltage power cables များ၏ စမ်းသပ်မှုကို ခံနိုင်ရည်ရှိစေရန် ဒီဇိုင်းထုတ်ထားသည်။ ၎င်းသည် VLF AC ဗို့အားခံနိုင်ရည်နှင့် dielectric ဆုံးရှုံးမှုတိုင်းတာခြင်းအား သေးငယ်သောယူနစ်တစ်ခုအဖြစ် ပေါင်းစပ်ထားသည်။ စက်ပစ္စည်းများသည် CENELEC စံချိန်စံညွှန်းများ HD 620 S1:1996 နှင့် HD 621 S1:1996 တို့နှင့် ကိုက်ညီပြီး၊ PE၊ XLPE နှင့် စက္ကူစကာဖြင့် ကာထားသော ကေဘယ်လ်များနှင့် သက်ဆိုင်ပါသည်။

ပုံမှန်ကေဘယ်လ်ပြုပြင်ထိန်းသိမ်းမှုအတွင်း၊ ရေသစ်ပင်အိုမင်းမှု၊ ညစ်ညမ်းမှု၊ စက်ပိုင်းဆိုင်ရာ ပျက်စီးမှုနှင့် တစ်စိတ်တစ်ပိုင်း ယိုယွင်းပျက်စီးမှုအပါအဝင် မမြင်နိုင်သော ကာရံချို့ယွင်းချက်များကို ရိုးရှင်းသောအမြင်ဖြင့် စစ်ဆေးခြင်းဖြင့် မတွေ့နိုင်ပါ။ 0.1 Hz VLF sine wave test သည် AC stress ကို သမားရိုးကျ 50 Hz စမ်းသပ်ကိရိယာများထက် ပါဝါပမာဏနည်းပါးစွာ လိုအပ်သော်လည်း AC stress ကို အသုံးချပြီး ရှည်လျားသော အလယ်အလတ်ဗို့အားကြိုးများကို ကွင်းဆင်းစမ်းသပ်ရာတွင် ပိုမိုလွယ်ကူစေသည်။

ဤ VLF Tan Delta Test System သည် စမ်းသပ်မှုများကိုခံနိုင်ရည်ရှိပြီး တိုက်ရိုက် tan delta တိုင်းတာခြင်းအတွက် VLF sine wave output ကို ထုတ်ပေးပါသည်။ တန်မြစ်ဝကျွန်းပေါ်ဒေသ ဖတ်ရှုခြင်းသည် အိုမင်းမှုနှင့် ယိုယွင်းမှုဒီဂရီများကို စီရင်ပေးသည့် ကေဘယ်လ်လျှပ်ကာ၏ dielectric ဆုံးရှုံးမှုအချက်ကို ထင်ဟပ်စေသည်။ ယူနစ်သည် ပုံသေလုပ်ထုံးလုပ်နည်းအရ ဗို့အားအဆင့်များစွာအောက်တွင် ဆုံးရှုံးမှုစမ်းသပ်မှုများကို အလိုအလျောက်လုပ်ဆောင်သည်- 0.5 U0 သံသရာ၊ U0 သံသရာနှင့် 1.5 U0 သံသရာ။ အကြိမ်အားလုံးကို ပြီးသောအခါ၊ စမ်းသပ်မှုဒေတာကို သိမ်းဆည်းပြီး ကေဘယ်ကို အပြည့်အဝ ဖယ်ရှားပါသည်။

စံသတ်မှတ်ချက် နှစ်ခုကို ရနိုင်သည်- 34 kV နှင့် 45 kV အမြင့်ဆုံး မော်ဒယ်များ။ 34 kV ယူနစ်သည် 24 kV RMS (34 kV peak) အထိ sine wave ကိုထုတ်ပေးသည်။ 45 kV ယူနစ်သည် 31.8 kV RMS (45 kV အမြင့်ဆုံး) သို့ ရောက်ရှိသည်။ 34 kV ဗားရှင်းအတွက် ±1 ~ 34 kV နှင့် 45 kV ဗားရှင်းအတွက် ± 1 ~ 45 kV နှင့် DC ဗို့အားအထွက်သည် ပါ၀င်ပါသည်။ စတုဂံလှိုင်းနှင့် DC စမ်းသပ်မှုမုဒ်များကိုလည်း ပံ့ပိုးထားသည်။

ကေဘယ်အစွပ်ထိန်းသိမ်းမှုအတွက်၊ စမ်းသပ်စက်သည် အမြင့်ဆုံး 10 kV အထွက်ဖြင့် အစွပ်စစ်ဆေးခြင်းနှင့် အမှားရှာဖွေခြင်းကို ပံ့ပိုးပေးသည်။ DC မုဒ်အောက်တွင် Leakage current တိုင်းတာခြင်းသည် cable insulation quality ကို အကဲဖြတ်ရန် ကူညီပေးပါသည်။ တပ်ဆင်ထားသော ပြိုကွဲမှုကို ထောက်လှမ်းခြင်းက မြင့်မားသောဗို့အားကိုချက်ချင်းဖြတ်ပစ်မည်ဖြစ်ပြီး အကာအကွယ်အပြည့်ဖြင့် မီးထိုးခြင်း သို့မဟုတ် ကေဘယ်ကြိုးချို့ယွင်းမှုဖြစ်ပေါ်သည်။

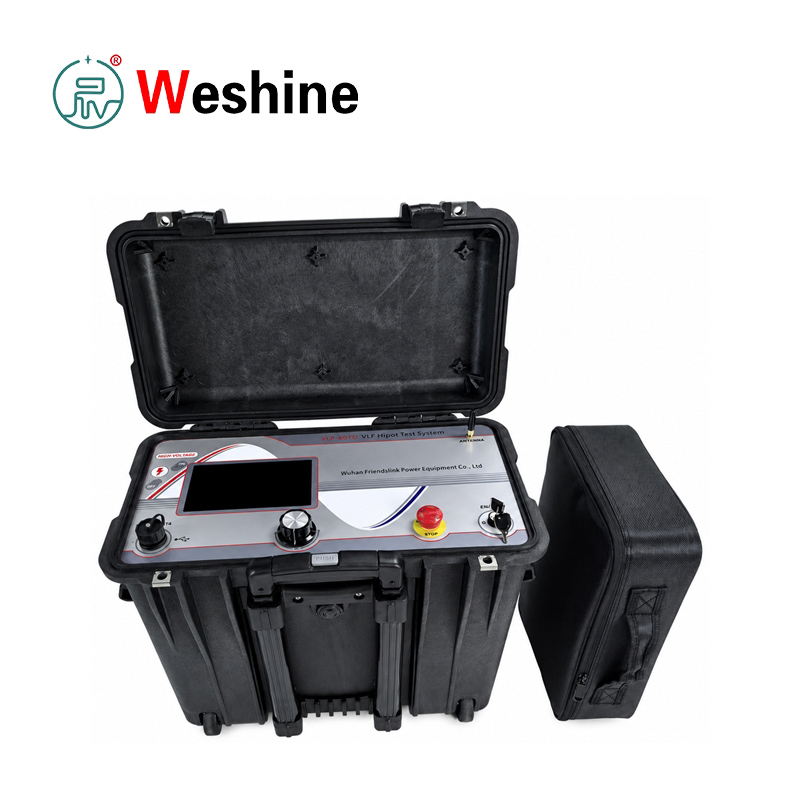

အစုံအလင်တွင် ပင်မစမ်းသပ်ကိရိယာ၊ ဗို့အားမြင့်ကြိုး၊ မြေစိုက်ဝါယာကြိုး၊ ပါဝါကြိုး၊ USB flash drive နှင့် ဆက်စပ်ပစ္စည်းအိတ်တို့ ပါဝင်သည်။ USB 2.0 အပေါက်သည် ဒေတာတင်ပို့ခြင်းနှင့် ဖာမ်းဝဲလ် အဆင့်မြှင့်တင်ခြင်းကို လုပ်ဆောင်နိုင်သည်။ စမ်းသပ်မှုမှတ်တမ်းအားလုံးကို စက်တွင်းတွင် သိမ်းဆည်းထားပြီး PC ရှိ အစီရင်ခံစာထုတ်လုပ်ရန်အတွက် USB သို့ တင်ပို့နိုင်သည်။ ကိုက်ညီသောဆော့ဖ်ဝဲသည် အဆင့် A/B/C ဒေတာဖိုင်များကို တပြိုင်နက်ဖွင့်ပြီး စမ်းသပ်မှုကိန်းဂဏန်းများနှင့် dielectric ဆုံးရှုံးမှုမျဉ်းကွေးများဖြင့် အသေးစိတ်အစီရင်ခံစာများကို ထုတ်ပေးပါသည်။

လုံခြုံရေးသည် ထိပ်တန်းဦးစားပေးဖြစ်သည်။ လည်ပတ်နေစဉ်အတွင်း မြင့်မားသောဗို့အားကို ထုတ်ပေးမည်ဖြစ်သောကြောင့် ပရော်ဖက်ရှင်နယ် လေ့ကျင့်သင်ကြားထားသော နည်းပညာရှင်များကိုသာ လည်ပတ်ခွင့်ပြုပါသည်။ အော်ပရေတာများသည် ပင်မဘေးကင်းရေး စည်းမျဉ်းငါးခုကို တင်းတင်းကျပ်ကျပ် လိုက်နာရပါမည်- ဓာတ်အားဖြတ်တောက်ခြင်း၊ ပြန်လည်အားဖြည့်ခြင်းအား လော့ခ်ချခြင်း၊ ဗို့အား သုည၊ မြေပြင်နှင့် တိုတောင်းသော လျှပ်စစ်ပတ်လမ်းကို စစ်ဆေးခြင်း၊ ကပ်လျက် တိုက်ရိုက်ထုတ်လွှင့်နေသော အစိတ်အပိုင်းများကို ခွဲထုတ်ပါ။ ဗို့အားမြင့် စမ်းသပ်ခြင်းအား ကြီးကြပ်ရန်အတွက် ဆိုက်တွင် ဝန်ထမ်းနှစ်ဦး သို့မဟုတ် ထို့ထက်ပို၍ လိုအပ်ပါသည်။

ထုတ်ကုန်လမ်းညွှန်

ပေါင်းစပ်ကေဘယ်စမ်းသပ်ကိရိယာသည် စမ်းသပ်ထားသောကြိုးများပေါ်တွင် ထိန်းချုပ်နိုင်သော 0.1 Hz sine ဗို့အားကို အသုံးပြုခြင်းဖြင့် အလုပ်လုပ်သည်။ သမားရိုးကျ 50 Hz AC စမ်းသပ်ခြင်းနှင့် နှိုင်းယှဉ်ပါက အလွန်နိမ့်သော ကြိမ်နှုန်းနည်းပညာသည် capacitive cable loads များအတွက် လက်ရှိ လိုအပ်ချက်ကို များစွာလျော့ကျစေပြီး အလယ်အလတ်ဗို့အားကြိုးများကို သယ်ဆောင်ရလွယ်ကူသော ကွင်းဆင်းစစ်ဆေးခြင်းကို ပံ့ပိုးပေးပါသည်။

ကေဘယ်လ်ချိတ်ဆက်ခြင်းမပြုမီ၊ ဗို့အားမြင့်ဘေးကင်းရေးစည်းမျဉ်းငါးခုကို တင်းကြပ်စွာလိုက်နာပါ။ စမ်းသပ်ကြိုးအား ပါဝါပိတ်၊ သီးခြား၊ ဗို့အားစစ်ဆေးပြီး၊ မြေပြင်နှင့် တိုတောင်းကြောင်း သေချာပါစေ။ အနီးနားရှိ အစိတ်အပိုင်းများအားလုံးကို ဖုံးအုပ်ထားရန် သို့မဟုတ် ခွဲခြားထားရပါမည်။ လေ့ကျင့်သင်ကြားထားသော အော်ပရေတာများသာလျှင် ကြီးကြပ်ရေးမှူး အနည်းဆုံး တစ်ဦးနှင့်အတူ စက်ပစ္စည်းကို လည်ပတ်နိုင်သည် ။

ဆက်စပ်ပစ္စည်းများကို ပုံသေစနစ်တကျ ချိတ်ဆက်ပါ- မြေပြင်ကေဘယ်လ်အား လက်ခံဆောင်ရွက်ပေးသည့် မြေပြင်ဂိတ်သို့ ဦးစွာချိတ်ဆက်ပါ၊ ထို့နောက် ဘူတာအကာအကွယ်မြေသို့ ချိတ်ဆက်ပါ။ ဗို့အားမြင့်ကေဘယ်လ်ကို ဗို့အားမြင့်အထွက်ပေါက်ပေါက်တွင် ချိတ်ပါ။ ဗို့အားမြင့်ကေဘယ်လ်၏ အတွင်းစပယ်ယာကို လိုက်ဖက်သော ဆက်စပ်ပစ္စည်းများမှတစ်ဆင့် ကေဘယ်အဆင့် သို့မဟုတ် အစွပ်သို့ ချိတ်ဆက်ပါ။ ဗို့အားမြင့်ကေဘယ်လ်ဒိုင်းကို အနီးနားရှိ grounding bar သို့ ပြင်ဆင်ပါ။ နောက်ဆုံးတော့ ပါဝါကြိုးကိုတပ်လိုက်ပါ။

VLF စမ်းသပ်မှုများကိုခံနိုင်ရည်ရှိရန်အတွက်၊ လှိုင်းပုံစံ၊ အဆင့်သတ်မှတ်ထားသော ဗို့အား၊ ကြိမ်နှုန်းနှင့် စမ်းသပ်မှုကြာချိန်တို့ကို ရွေးချယ်ပါ။ အချိန်နှင့်တပြေးညီ အမြင့်ဆုံးဗို့အား၊ လက်ရှိ၊ အထွက်လှိုင်းပုံစံ၊ သတ်မှတ်ကြိမ်နှုန်းနှင့် RMS တန်ဖိုးများကို မျက်နှာပြင်ပေါ်တွင် ပြသထားသည်။ ကြိုတင်သတ်မှတ်တန်ဖိုးကို ဗို့အားထိသည်နှင့် တိုင်မာသည် အလိုအလျောက် စတင်သည်။

tan delta ရောဂါရှာဖွေခြင်းအတွက်၊ dielectric loss function ကိုဖွင့်ပြီး cable ၏အဆင့်သတ်မှတ်ထားသောအဆင့်ဗို့အား U0 ကိုထည့်သွင်းပါ။ စက်သည် အလိုအလျောက် စမ်းသပ်သည့် စက်ဝန်းများကို လွှတ်တင်မည်ဖြစ်ပြီး တိုင်းတာမှုတစ်ခုစီသည် အကြမ်းဖျင်း 3 မိနစ် 30 စက္ကန့် ကြာသည်။ ၎င်းသည် cable capacitance၊ resistance၊ ပျမ်းမျှ dielectric ဆုံးရှုံးမှုနှင့် 0.5 U0၊ 1.0 U0 နှင့် 1.5 U0 အောက်တွင် အချိန်နှင့်တပြေးညီ ဆုံးရှုံးမှုတန်ဖိုးများကို မှတ်တမ်းတင်ပါသည်။

စမ်းသပ်မှုပြီးသည်နှင့်၊ ဒေတာကို အလိုအလျောက်သိမ်းဆည်းပြီး ကေဘယ်ကြိုးသည် လုံးဝကျွတ်သွားပါသည်။ အသုံးပြုသူများသည် သမိုင်းမှတ်တမ်းများကို ရှာဖွေကြည့်ရှုနိုင်သည်၊ တစ်ခုတည်း သို့မဟုတ် မှတ်တမ်းအများအပြားကို USB 2.0 သို့ တင်ပို့နိုင်ပြီး ပံ့ပိုးပေးသည့်ဆော့ဖ်ဝဲလ်မှတစ်ဆင့် ပုံနှိပ်နိုင်သောအစီရင်ခံစာများကို ထုတ်လုပ်နိုင်သည်။ ကိရိယာသည် ကေဘယ်အဆင့်သုံးဆင့်အတွက် ဆုံးရှုံးမှုမျဉ်းကွေးများနှင့် သီးခြားဒေတာများကို ပြသသည်။

အစွပ်စမ်းသပ်ခြင်း သို့မဟုတ် အမှားအယွင်းကို ဖော်ထုတ်ခြင်း လုပ်ဆောင်သည့်အခါ၊ အဆစ်များ သို့မဟုတ် တွဲဆက်များမှတစ်ဆင့် သွယ်ဝိုက်သောမြေပြင်မရှိဘဲ ကေဘယ်ကြိုးသည် အစွန်းနှစ်ဖက်စလုံးတွင် မြေစိုက်ထားခြင်းမဟုတ်ကြောင်း အတည်ပြုပါ။ အစွပ်စစ်ဆေးခြင်းနှင့် အမှားခြေရာခံခြင်းအတွက် အများဆုံးထွက်ရှိမှုသည် 10 kV ဖြစ်သည်။

အင်္ဂါရပ်များ

1. စမ်းသပ်ခြင်းခံနိုင်ရည်ရှိသော VLF sine wave AC ကို ထောက်ပံ့ပေးသည်။

2. All-in-one dielectric loss tan delta တိုင်းတာခြင်းလုပ်ဆောင်ချက်

3. အထွတ်အထိပ်ဗို့အား ရွေးချယ်စရာ နှစ်ခု- 34 kV နှင့် 45 kV

4.Sine လှိုင်းအထွက်- အများဆုံး 24 kV RMS သို့မဟုတ် 31.8 kV RMS

5. အပိုလျှပ်ကာစစ်ဆေးမှုများအတွက် Built-in DC ဗို့အားအထွက်

6. Rectangular wave ဗို့အားစမ်းသပ်မှုမုဒ် ရနိုင်ပါသည်။

7.DC မုဒ် ယိုစိမ့်မှု လက်ရှိ တိုင်းတာခြင်း လုပ်ဆောင်ချက်

8. Sheath test နှင့် sheath fault ကိုဖော်ထုတ်ရန်အတွက် Max 10 kV အထွက်

9။ 0.5 U0၊ U0 နှင့် 1.5 U0 တွင် အလိုအလျောက် dielectric ဆုံးရှုံးမှု စမ်းသပ်မှု အစီအစဉ်များ

10.လည်ပတ်နေစဉ်အတွင်း အချိန်နှင့်တပြေးညီ အမြင့်ဆုံးဗို့အားနှင့် လက်ရှိပြသမှု

11။ စခရင်ပေါ်တွင် အချိန်နှင့်တပြေးညီ အထွက်လှိုင်းပုံစံကို ပုံဖော်ခြင်း။

12. ဗို့အားပြိုကွဲသောအခါ အလိုအလျောက် ဗို့အားမြင့်ဖြတ်ခြင်း။

13။ စမ်းသပ်မှုမှတ်တမ်းအားလုံးအတွက် ဒေသတွင်း သိုလှောင်မှု

14. USB 2.0 အင်တာဖေ့စ်မှတစ်ဆင့် ဒေတာတင်ပို့မှုကို စမ်းသပ်ပါ။

15။ စိတ်ကြိုက်စမ်းသပ်မှုအစီရင်ခံစာထွက်ရှိမှုအတွက် ဆော့ဖ်ဝဲကို ပံ့ပိုးပေးသည်။

16. USB drive မှတဆင့် ဖန်းဝဲလ် အဆင့်မြှင့်ခြင်း လုပ်ဆောင်ချက်

17. ဘာသာစကားပေါင်းစုံ မျက်နှာပြင် (အင်္ဂလိပ်နှင့် ရိုးရှင်းသော တရုတ်)

18. အရေးပေါ်ရပ်တန့်ခလုတ်နှင့် ဗို့အားမြင့်အထွက်လော့ခ် တပ်ဆင်ထားသည်။

19။ နောက်ပြန်ဗို့အားကာကွယ်ရေးဒီဇိုင်း

20； ပြင်ပကွင်းဆက်ကြိုးစမ်းသပ်ခြင်းအတွက် အိတ်ဆောင်အကာအကွယ်အိတ်ဒီဇိုင်း

လျှောက်လွှာအခြေအနေများ

ပါဝါအသုံးအဆောင်များ

ဂရစ်အော်ပရေတာများသည် အလယ်အလတ်ဗို့အားကြိုးတပ်ခြင်းအတွက် စမ်းသပ်မှုယူနစ်ကို လက်ခံကျင့်သုံးသည်၊ ပုံမှန်ပြုပြင်ထိန်းသိမ်းမှု၊ တန်မြစ်ဝကျွန်းပေါ်ဒေသရောဂါရှာဖွေမှု၊ ဖြန့်ချီရေးကွန်ရက်များနှင့် ဓာတ်အားခွဲရုံများတွင် အကဲဖြတ်ခြင်းတို့ကို လက်ခံပါသည်။

Transformer ထုတ်လုပ်သူများ

Transformer နှင့် လျှပ်စစ်ပစ္စည်းစက်ရုံများသည် VLF ဗို့အားနှင့် dielectric ဆုံးရှုံးမှုတိုင်းတာမှုလိုအပ်သော cable နှင့် component insulation tests အတွက် tester ကို အသုံးပြုပါသည်။

ဓာတ်အားပေးစက်ရုံများ

ဓာတ်အားပေးစက်ရုံများသည် ဘူတာရုံကေဘယ်စစ်ဆေးခြင်း၊ အရန်မီးစက်ကေဘယ်ကြိုးထိန်းသိမ်းခြင်း၊ ပြုပြင်ထိန်းသိမ်းမှုပြတ်တောက်စဉ်အတွင်း အစွပ်စမ်းသပ်ခြင်းနှင့် လျှပ်ကာဓာတ်စစ်ဆေးခြင်းအတွက် စက်ပစ္စည်းများကို အားကိုးသည်။

မီးရထား

မီးရထားဓာတ်အားထောက်ပံ့ရေးကွန်ရက်များသည် ဆွဲငင်အားခွဲရုံများနှင့် သွယ်တန်းသည့်လိုင်းများတွင် အလယ်အလတ်ဗို့အားကြိုးများကို ချထားပါသည်။ စက်သည် ပြုပြင်ထိန်းသိမ်းမှုပြတင်းပေါက်များအတွင်း စမ်းသပ်မှုများနှင့် tan delta ခွဲခြမ်းစိတ်ဖြာမှုကို ခံနိုင်ရည်ရှိသော ကေဘယ်ကြိုးများကို ပံ့ပိုးပေးသည်။

စက်မှုစက်ရုံများ

သတ္တုတွင်း၊ ရေနံဓာတု၊ သံမဏိနှင့် ကုန်ထုတ်အလုပ်ရုံများသည် ကေဘယ်လက်ခံမှုအသစ်စမ်းသပ်မှု၊ အချိန်ပိုင်းပြုပြင်ထိန်းသိမ်းမှုနှင့် အလွှာပြတ်တောက်မှု စုံစမ်းစစ်ဆေးမှုများအတွက် ၎င်းကို အသုံးပြုသည်။

တက္ကသိုလ်များ

ကောလိပ်များနှင့် သုတေသနအင်စတီကျုများသည် VLF ကေဘယ်ကြိုးစမ်းသပ်ခြင်းသီအိုရီများ၊ dielectric ဆုံးရှုံးမှုတွက်ချက်မှု၊ insulation aging analysis နှင့် high-voltage safety operation standards များကို သင်ကြားရန်အတွက် စမ်းသပ်ကိရိယာကို အသုံးပြုပါသည်။

ဓာတ်ခွဲစမ်းသပ်ခြင်း။

ပရော်ဖက်ရှင်နယ် ဗို့အားမြင့်နှင့် ကေဘယ်လ်ဓာတ်ခွဲခန်းများသည် VLF ခံနိုင်ရည်ရှိသော စမ်းသပ်မှုများ၊ တန်မြစ်ဝကျွန်းပေါ်ဒေသ တိုင်းတာခြင်း၊ အစွပ်စစ်ဆေးခြင်းနှင့် ပြင်ပကုမ္ပဏီ ကေဘယ်ရောဂါရှာဖွေရေးဝန်ဆောင်မှုများကို လုပ်ဆောင်ရန် ဤ VLF Tan Delta Test System ကို လက်ခံကျင့်သုံးပါသည်။

ကေဘယ်ကြိုးထိန်းသိမ်းခြင်း။

ကေဘယ်လ်ဝန်ဆောင်မှု ဝန်ထမ်းများသည် XLPE၊ PE နှင့် စက္ကူ-လျှပ်ကာကြိုးများ စစ်ဆေးခြင်း၊ ရေသစ်ပင်အိုမင်းခြင်းဆိုင်ရာ ရောဂါရှာဖွေခြင်း၊ အစွပ်ချွတ်ယွင်းချက်ရှာဖွေခြင်းနှင့် စမ်းသပ်ခြင်းအစီရင်ခံစာပြုလုပ်ခြင်းအတွက် စက်ပစ္စည်းများကို အသုံးပြုပါသည်။

သက်ဆိုင်သော စမ်းသပ်ပစ္စည်းများ

1.VLF sine wave cable သည် စမ်းသပ်ခြင်းခံနိုင်ရည်ရှိသည်။

2. အလတ်စား ဗို့အားကြိုး tan delta dielectric ဆုံးရှုံးမှု စမ်းသပ်ခြင်း။

3.XLPE ကေဘယ်လ် လျှပ်ကာအိုမင်းခြင်း ရောဂါရှာဖွေခြင်း။

4.PE ကေဘယ်လ်သည် ဗို့အားစစ်ဆေးခြင်းကိုခံနိုင်ရည်ရှိသည်။

5. စက္ကူ-လျှပ်ကာကြိုး စွမ်းဆောင်ရည် စမ်းသပ်ခြင်း။

6. ကေဘယ်ရေပင် ယိုယွင်းမှု အကဲဖြတ်ခြင်း။

7.Up-to-10kV ကေဘယ်ကြိုးအစွပ်စမ်းသပ်ခြင်း။

8. Cable Sheath အမှားကို ညွှန်ပြခြင်း။

9. DC ဗို့အားစမ်းသပ်မှုကိုခံနိုင်ရည်ရှိသည်။

10. စတုဂံလှိုင်းဗို့အား စမ်းသပ်ခြင်း။

11.DC မုဒ် ယိုစိမ့်မှု လက်ရှိ တိုင်းတာခြင်း။

12။ ကေဘယ်လ်လွှဲပြောင်းလက်ခံမှုစမ်းသပ်မှုများ

13. ကေဘယ်လ်လုပ်ရိုးလုပ်စဉ်ကြိုတင်ကာကွယ်ထိန်းသိမ်းမှုစမ်းသပ်မှုများ

14. အဆင့်သုံးဆင့် ပေါင်းစပ်စမ်းသပ်မှု အစီရင်ခံစာ ထုတ်လုပ်ခြင်း။

15. Local log storage နှင့် USB ဒေတာ တင်ပို့ခြင်း။

Customer Case

စက်မှုနယ်ပယ်-အလတ်စား ဗို့အားကြိုး ပြုပြင်ထိန်းသိမ်းခြင်း ဝန်ဆောင်မှု

ပရောဂျက်ပြဿနာ

သက်တမ်းရှိ XLPE ကေဘယ်ကြိုး feeders အများအပြားကို အကဲဖြတ်ရန် မဟာဓာတ်အားလိုင်း ပြုပြင်ထိန်းသိမ်းရေးအဖွဲ့ လိုအပ်ပါသည်။ ရိုးရှင်းသောခံနိုင်ရည်စစ်ဆေးမှုများသည် ပြိုကွဲခြင်းခံနိုင်ရည်ကိုသာ စစ်ဆေးနိုင်သော်လည်း အဖွဲ့သည် လျှပ်ကာအိုမင်းမှုကို စီရင်ရန်နှင့် ဖြစ်နိုင်ခြေရှိသော ရေသစ်ပင်ချို့ယွင်းချက်ရှိသည့် ကေဘယ်များကို ရှာဖွေဖော်ထုတ်ရန်အတွက် dielectric ဆုံးရှုံးမှုဒေတာကိုလည်း လိုအပ်ပါသည်။

စမ်းသပ်လည်ပတ်မှုစီးဆင်းမှု

နည်းပညာရှင်များသည် ပစ်မှတ်ကြိုးကို သီးခြားခွဲထုတ်ကာ ဘေးကင်းရေး သတ်မှတ်ချက်ငါးခုကို လိုက်နာကာ တစ်တွဲလုံးကို မြေချကာ၊ ဗို့အားမြင့်ကေဘယ်လ်နှင့် ညွှန်ကြားထားသည့်အတိုင်း အကာအရံဝိုင်ယာများကို ချိတ်ဆက်ကာ စမ်းသပ်ယူနစ်တွင် ပါဝါဖွင့်ထားသည်။ သူတို့က tan delta test မုဒ်ကို ရွေးချယ်ပြီး၊ ကေဘယ်အဆင့်သတ်မှတ်ထားသော အဆင့်ဗို့အား U0 တွင် ဖြည့်သွင်းကာ အရေးပေါ်ရပ်တန့်ခြင်းနှင့် ဗို့အားမြင့်လော့ခ်ကို ထုတ်လွှတ်ပေးပြီးနောက် အလိုအလျောက်စမ်းသပ်မှုကို စတင်ခဲ့သည်။ ယူနစ်သည် 0.5 U0၊ U0 နှင့် 1.5 U0 အောက်တွင် dielectric ဆုံးရှုံးမှုကို တိုင်းတာသည်၊ ဒေတာကို သိမ်းဆည်းပြီး ပြီးစီးပြီးနောက် ကေဘယ်ကို ဖြုတ်ပစ်လိုက်သည်။

စမ်းသပ်မှုရလဒ်

ဝန်ထမ်းများသည် သမိုင်းမှတ်တမ်းများကို စစ်ဆေးပြီး ဒေတာအားလုံးကို USB ဒရိုက်သို့ တင်ပို့ခဲ့သည်။ Dielectric ဆုံးရှုံးမှုတန်ဖိုးများနှင့် လမ်းကြောင်းမျဉ်းကွေးများဖြင့် အဆင့်နှိုင်းယှဉ်မှုအစီရင်ခံစာများကို ဆော့ဖ်ဝဲနှင့် ကိုက်ညီအောင် ထုတ်လုပ်သည်။ ပုံမှန်ပျောက်ဆုံးမှုညွှန်းကိန်းများပါရှိသော ကေဘယ်ကြိုးများကို ဆက်လက်လုပ်ဆောင်နေပြီး ဆိုးရွားစွာ ယိုယွင်းနေသော ကြိုးများကို နောက်ဆက်တွဲ စောင့်ကြည့်ရန် စီစဉ်ထားသည်။

လျှောက်လွှာအားသာချက်များ

အဖွဲ့သည် အိတ်ဆောင်ကိရိယာတစ်ခုဖြင့် ဗို့အားစစ်ဆေးခြင်းနှင့် အိုမင်းခြင်းဆိုင်ရာ ရောဂါရှာဖွေခြင်းတို့ကို ခံနိုင်ရည်ရှိအောင် ဆောင်ရွက်ပေးသည်။ အလိုအလျောက်စမ်းသပ်မှုသံသရာများ၊ USB ထုတ်ယူခြင်းနှင့် အစီရင်ခံစာထုတ်လုပ်ခြင်းသည် ဒေတာခြေရာခံနိုင်မှုကို အလွန်တိုးတက်ကောင်းမွန်စေပြီး လက်စွဲစာရွက်စာတန်းလုပ်ငန်းတာဝန်ကို ဖြတ်တောက်ပါ။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

မေး- ဒီစမ်းသပ်ကိရိယာက ဘာလုပ်ဆောင်ချက်တွေကို သိတာလဲ။

A: ၎င်းသည် စမ်းသပ်ခြင်းခံနိုင်သော အလတ်စား ဗို့အားကြိုး VLF၊ Tan delta dielectric ဆုံးရှုံးမှုတိုင်းတာခြင်း၊ အစွပ်စစ်ဆေးခြင်း၊ sheath fault pinpointing၊ DC ခံနိုင်ရည်စမ်းသပ်ခြင်း၊ rectangular wave testing နှင့် leakage current detection တို့ ပြီးမြောက်ပါသည်။

မေး- VLF ခံနိုင်ရည်စမ်းသပ်မှုနှင့် tan delta စမ်းသပ်မှုအကြား ကွာခြားချက်မှာ အဘယ်နည်း။

A-VLF သည် cable insulation သည် သတ်မှတ်ထားသော AC ဗို့အား ခံနိုင်ရည်ရှိမရှိ စမ်းသပ်မှုကို ခံနိုင်ရည်ရှိမရှိ စစ်ဆေးပေးပါသည်။ tan delta test သည် insulation aging နှင့် deterioration degree ကိုဆုံးဖြတ်ရန် dielectric loss factor ကိုတိုင်းတာသည်။

မေး- ဘယ်ဗို့အားဖွဲ့စည်းပုံတွေက ရွေးချယ်နိုင်လဲ။

A: မော်ဒယ်နှစ်ခု- 34 kV peak နှင့် 45 kV peak ။ 34 kV မော်ဒယ်သည် sine wave ကို 24 kV RMS / 34 kV အထွတ်အထိပ်အထိ ထုတ်ပေးသည်။ 45 kV မော်ဒယ်သည် 31.8 kV RMS / 45 kV အထွတ်အထိပ်သို့ ရောက်ရှိသည်။

မေး- တန်မြစ်ဝကျွန်းပေါ်ဒေသကို ဘယ်ကြိမ်နှုန်းနဲ့ တိုင်းတာသလဲ။

A-Tan delta တိုင်းတာခြင်းကို 0.1 Hz အလွန်နိမ့်သော ကြိမ်နှုန်းအောက်တွင် လုပ်ဆောင်ပါသည်။

မေး- tan delta testing ကို ဘယ် cable capacitance range က ပံ့ပိုးပေးလဲ။

A:34 kV မော်ဒယ်: 1 nF ~ 8 μF; 45 kV မော်ဒယ်: 1 nF ~ 5 μF။

Q: စက်ကိရိယာသည် စမ်းသပ်မှုမှတ်တမ်းများကို တင်ပို့နိုင်ပါသလား။

A: ဟုတ်တယ်။ စမ်းသပ်မှုမှတ်တမ်းများကို USB 2.0 မှတစ်ဆင့် ပြည်တွင်းတွင် သိမ်းဆည်းထားပြီး ထုတ်ယူနိုင်သည်။ တရားဝင်စမ်းသပ်မှုအစီရင်ခံစာများထုတ်ပေးရန်အတွက် သီးခြားဆော့ဖ်ဝဲဖြင့် ထုတ်ယူထားသောဖိုင်များကို ဖွင့်နိုင်သည်။

Q: Sheath fault ကို ထောက်လှမ်းသိရှိနိုင်ပါသလား။

A: ဟုတ်ပါသည်၊ စမ်းသပ်စက်သည် အမြင့်ဆုံး 10 kV အထွက်ဖြင့် အစွပ်စစ်ဆေးခြင်းနှင့် အမှားရှာဖွေခြင်းကို ပံ့ပိုးပေးပါသည်။

မေး- လုပ်ငန်းဆောင်ရွက်နေစဉ်အတွင်း သော့ဘေးကင်းရေးမှတ်စုများ။

A: လေ့ကျင့်သင်ကြားထားသော ကျွမ်းကျင်ပညာရှင်များသာ ယူနစ်ကို လည်ပတ်နိုင်သည်။ စမ်းသပ်ကြိုးသည် ပါဝါပိတ်၊ မီးပိတ်ပြီး ကြိုးမသွယ်မီ အပြည့်အဝ သီးခြားထားရပါမည်။ ဗို့အားမြင့်စမ်းသပ်ခြင်းတွင် ဆိုက်တွင်းကြီးကြပ်မှု လိုအပ်ပြီး အရေးပေါ်ရပ်တန့်ခြင်းနှင့် ဗို့အားမြင့်လော့ခ်ကို မှန်ကန်စွာအသုံးပြုသင့်သည်။
